Konfiguration
VLT PROFIBUS DP MCA 101

3.3.2 LED

®
Die beiden zweifarbigen LED in der VLT PROFIBUS DP
MCA 101-Karte zeigen den Status der PROFIBUS-Kommuni-
kation an.
3 3
Die LED mit der Kennzeichnung NS (FCD 302: NS2) zeigt
den Netzwerkstatus an, d. h. die zyklische Kommunikation
zum PROFIBUS-Master. Wenn diese Leuchte durchgehend
grün leuchtet, ist der Datenaustausch zwischen dem
Master und dem Frequenzumrichter aktiv.
Die LED mit der Kennzeichnung MS (FCD 302: BUS MS)
zeigt den Modulstatus an, d. h. die azyklische DP V1-
Kommunikation von einem PROFIBUS-Master der Klasse 1
(SPS) oder einem Master der Klasse 2 (MCT 10
Konfigurationssoftware, FDT-Tool). Wenn diese Leuchte
durchgehend grün leuchtet, ist die DP V1-Kommunikation
von den Master-Klassen 1 und 2 aktiv.
Einzelheiten zu den Anzeigen des Kommunikations-
zustands durch die LED finden Sie im Kapitel
Kapitel 8 Fehlersuche und -behebung.
A

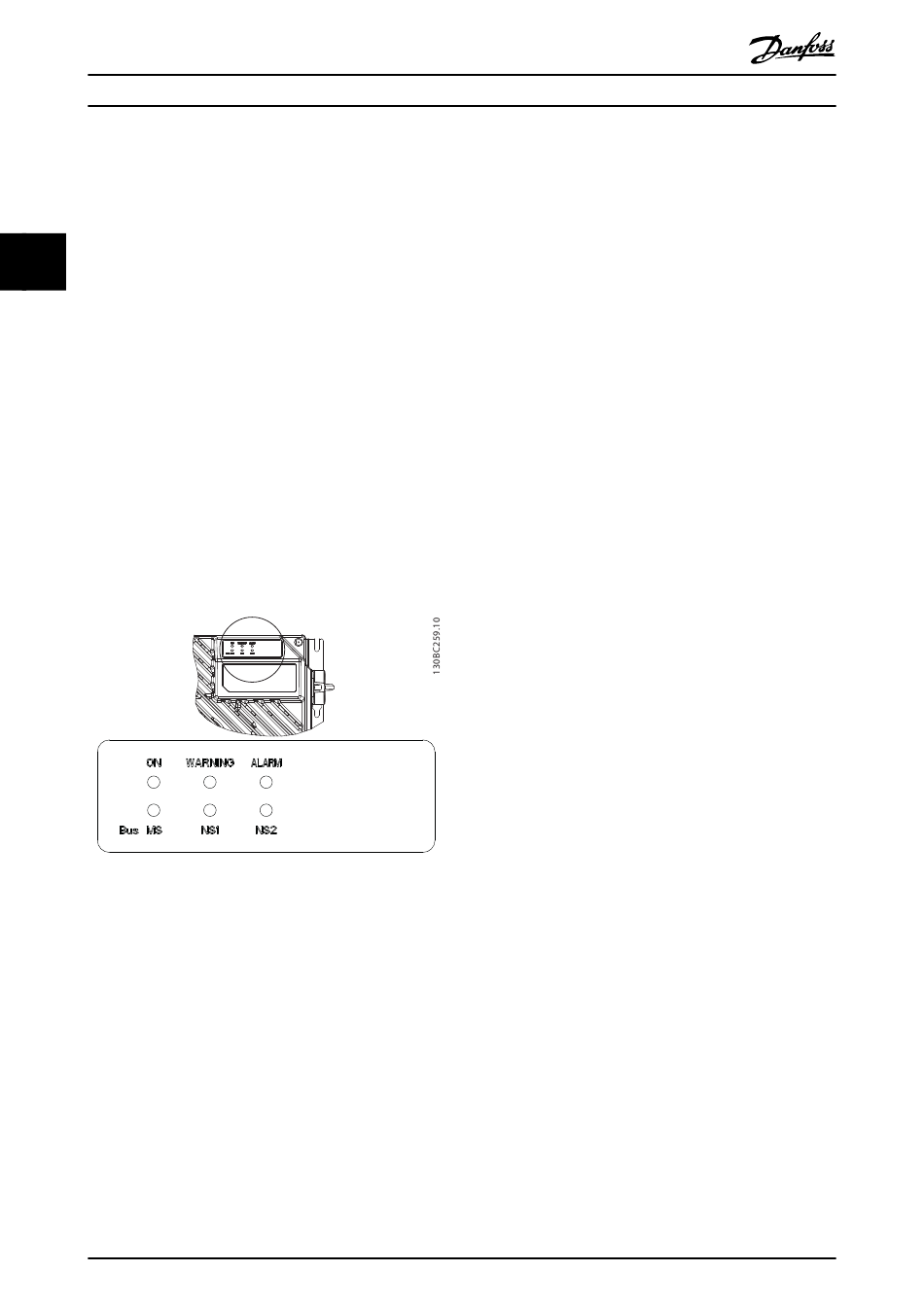

Abbildung 3.11 FCD 302 LED-Panel
