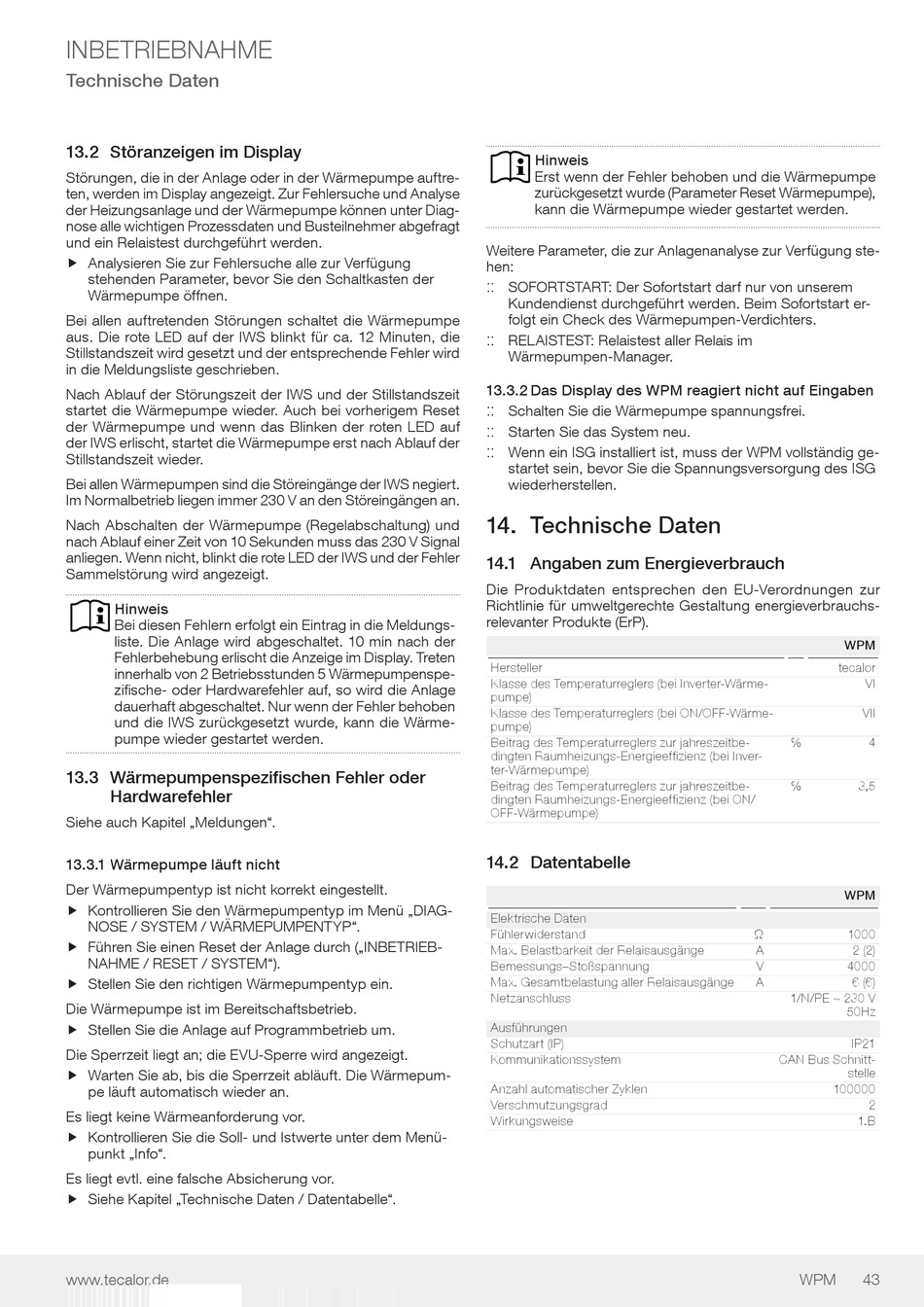

13.2 Störanzeigen im Display
Störungen, die in der Anlage oder in der Wärmepumpe auftre-
ten, werden im Display angezeigt. Zur Fehlersuche und Analyse
der Heizungsanlage und der Wärmepumpe können unter Diag-
nose alle wichtigen Prozessdaten und Busteilnehmer abgefragt
und ein Relaistest durchgeführt werden.
f Analysieren Sie zur Fehlersuche alle zur Verfügung
f
stehenden Parameter, bevor Sie den Schaltkasten der
Wärmepumpe öffnen.
Bei allen auftretenden Störungen schaltet die Wärmepumpe
aus. Die rote LED auf der IWS blinkt für ca. 12 Minuten, die
Stillstandszeit wird gesetzt und der entsprechende Fehler wird
in die Meldungsliste geschrieben.
Nach Ablauf der Störungszeit der IWS und der Stillstandszeit
startet die Wärmepumpe wieder. Auch bei vorherigem Reset
der Wärmepumpe und wenn das Blinken der roten LED auf
der IWS erlischt, startet die Wärmepumpe erst nach Ablauf der
Stillstandszeit wieder.
Bei allen Wärmepumpen sind die Störeingänge der IWS negiert.
Im Normalbetrieb liegen immer 230 V an den Störeingängen an.
Nach Abschalten der Wärmepumpe (Regelabschaltung) und
nach Ablauf einer Zeit von 10 Sekunden muss das 230 V Signal
anliegen. Wenn nicht, blinkt die rote LED der IWS und der Fehler
Sammelstörung wird angezeigt.
Hinweis
Bei diesen Fehlern erfolgt ein Eintrag in die Meldungs-
liste. Die Anlage wird abgeschaltet. 10 min nach der
Fehlerbehebung erlischt die Anzeige im Display. Treten
innerhalb von 2 Betriebsstunden 5 Wärmepumpenspe-
zifische- oder Hardwarefehler auf, so wird die Anlage
dauerhaft abgeschaltet. Nur wenn der Fehler behoben
und die IWS zurückgesetzt wurde, kann die Wärme-
pumpe wieder gestartet werden.
13.3 Wärmepumpenspezifischen Fehler oder
Hardwarefehler
Siehe auch Kapitel „Meldungen".
13.3.1 Wärmepumpe läuft nicht
Der Wärmepumpentyp ist nicht korrekt eingestellt.
f Kontrollieren Sie den Wärmepumpentyp im Menü „DIAG- f
NOSE / SYSTEM / WÄRMEPUMPENTYP".
f Führen Sie einen Reset der Anlage durch („INBETRIEB- f
NAHME / RESET / SYSTEM").
f Stellen Sie den richtigen Wärmepumpentyp ein. f
Die Wärmepumpe ist im Bereitschaftsbetrieb.
f Stellen Sie die Anlage auf Programmbetrieb um.
f
Die Sperrzeit liegt an; die EVU-Sperre wird angezeigt.
f Warten Sie ab, bis die Sperrzeit abläuft. Die Wärmepum-
f
pe läuft automatisch wieder an.
Es liegt keine Wärmeanforderung vor.
f Kontrollieren Sie die Soll- und Istwerte unter dem Menü-
f
punkt „Info".
Es liegt evtl. eine falsche Absicherung vor.
f Siehe Kapitel „Technische Daten / Datentabelle". f
www.tecalor.de
Hinweis
Erst wenn der Fehler behoben und die Wärmepumpe
zurückgesetzt wurde (Parameter Reset Wärmepumpe),
kann die Wärmepumpe wieder gestartet werden.
Weitere Parameter, die zur Anlagenanalyse zur Verfügung ste-
hen:
:: ::
SOFORTSTART: Der Sofortstart darf nur von unserem
Kundendienst durchgeführt werden. Beim Sofortstart er-
folgt ein Check des Wärmepumpen-Verdichters.
:: ::
RELAISTEST: Relaistest aller Relais im
Wärmepumpen-Manager.

13.3.2 Das Display des WPM reagiert nicht auf Eingaben

:: ::
Schalten Sie die Wärmepumpe spannungsfrei.
:: ::
Starten Sie das System neu.
:: ::
Wenn ein ISG installiert ist, muss der WPM vollständig ge-
startet sein, bevor Sie die Spannungsversorgung des ISG
wiederherstellen.
14. Technische Daten

14.1 Angaben zum Energieverbrauch

Die Produktdaten entsprechen den EU-Verordnungen zur
Richtlinie für umweltgerechte Gestaltung energieverbrauchs-
relevanter Produkte (ErP).
Hersteller
Klasse des Temperaturreglers (bei Inverter-Wärme-
pumpe)
Klasse des Temperaturreglers (bei ON/OFF-Wärme-
pumpe)
Beitrag des Temperaturreglers zur jahreszeitbe-
dingten Raumheizungs-Energieeffizienz (bei Inver-
ter-Wärmepumpe)
Beitrag des Temperaturreglers zur jahreszeitbe-
dingten Raumheizungs-Energieeffizienz (bei ON/
OFF-Wärmepumpe)

14.2 Datentabelle

Elektrische Daten
Fühlerwiderstand
Max. Belastbarkeit der Relaisausgänge
Bemessungs–Stoßspannung
Max. Gesamtbelastung aller Relaisausgänge
Netzanschluss
Ausführungen
Schutzart (IP)
Kommunikationssystem
Anzahl automatischer Zyklen
Verschmutzungsgrad
Wirkungsweise
WPM
tecalor
VI
VII
% 4
% 3,5
WPM
Ω 1000
A 2 (2)
V 4000
A 6 (6)
1/N/PE ~ 230 V
50Hz
IP21
CAN Bus Schnitt-
stelle
100000
2
1.B
WPM 43
