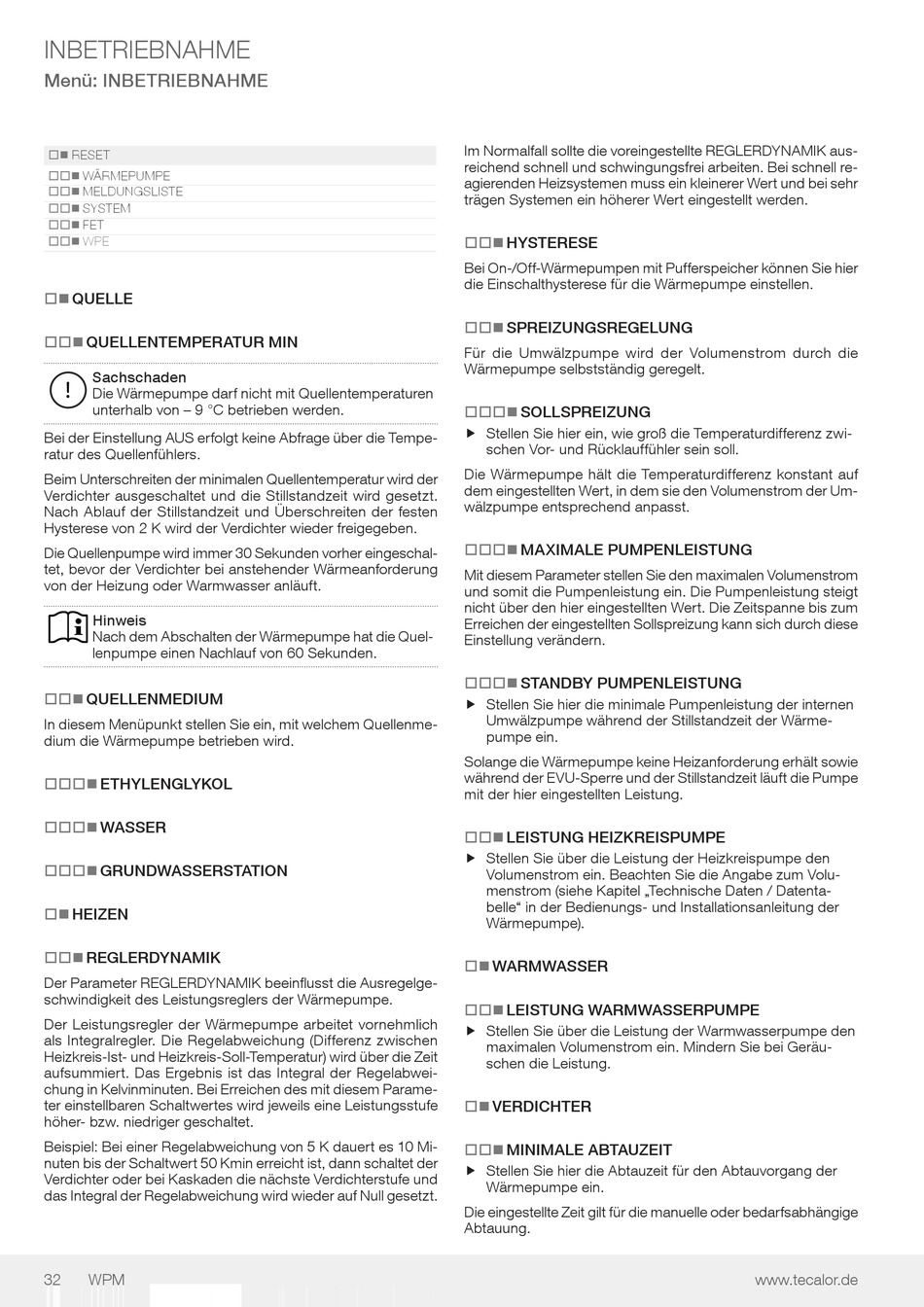

INBETRIEBNAHME
Menü: INBETRIEBNAHME
RESET
… „
WÄRMEPUMPE
… …„
MELDUNGSLISTE
… …„
SYSTEM
… …„
FET
… …„
WPE
… …„
QUELLE
… „
QUELLENTEMPERATUR MIN
… …„
Sachschaden
!
Die Wärmepumpe darf nicht mit Quellentemperaturen
unterhalb von – 9 °C betrieben werden.
Bei der Einstellung AUS erfolgt keine Abfrage über die Tempe-
ratur des Quellenfühlers.
Beim Unterschreiten der minimalen Quellentemperatur wird der
Verdichter ausgeschaltet und die Stillstandzeit wird gesetzt.
Nach Ablauf der Stillstandzeit und Überschreiten der festen
Hysterese von 2 K wird der Verdichter wieder freigegeben.
Die Quellenpumpe wird immer 30 Sekunden vorher eingeschal-
tet, bevor der Verdichter bei anstehender Wärmeanforderung
von der Heizung oder Warmwasser anläuft.
Hinweis
Nach dem Abschalten der Wärmepumpe hat die Quel-
lenpumpe einen Nachlauf von 60 Sekunden.
QUELLENMEDIUM
… …„
In diesem Menüpunkt stellen Sie ein, mit welchem Quellenme-
dium die Wärmepumpe betrieben wird.
ETHYLENGLYKOL
… ……„
WASSER
… ……„
GRUNDWASSERSTATION
… ……„
HEIZEN
… „
REGLERDYNAMIK
… …„
Der Parameter REGLERDYNAMIK beeinflusst die Ausregelge-
schwindigkeit des Leistungsreglers der Wärmepumpe.
Der Leistungsregler der Wärmepumpe arbeitet vornehmlich
als Integralregler. Die Regelabweichung (Differenz zwischen
Heizkreis-Ist- und Heizkreis-Soll-Temperatur) wird über die Zeit
aufsummiert. Das Ergebnis ist das Integral der Regelabwei-
chung in Kelvinminuten. Bei Erreichen des mit diesem Parame-
ter einstellbaren Schaltwertes wird jeweils eine Leistungsstufe
höher- bzw. niedriger geschaltet.
Beispiel: Bei einer Regelabweichung von 5 K dauert es 10 Mi-
nuten bis der Schaltwert 50 Kmin erreicht ist, dann schaltet der
Verdichter oder bei Kaskaden die nächste Verdichterstufe und
das Integral der Regelabweichung wird wieder auf Null gesetzt.
32 WPM
Im Normalfall sollte die voreingestellte REGLERDYNAMIK aus-
reichend schnell und schwingungsfrei arbeiten. Bei schnell re-
agierenden Heizsystemen muss ein kleinerer Wert und bei sehr
trägen Systemen ein höherer Wert eingestellt werden.
HYSTERESE
… …„
Bei On-/Off-Wärmepumpen mit Pufferspeicher können Sie hier
die Einschalthysterese für die Wärmepumpe einstellen.
SPREIZUNGSREGELUNG
… …„
Für die Umwälzpumpe wird der Volumenstrom durch die
Wärmepumpe selbstständig geregelt.
SOLLSPREIZUNG
… ……„
f Stellen Sie hier ein, wie groß die Temperaturdifferenz zwi-
f
schen Vor- und Rücklauffühler sein soll.
Die Wärmepumpe hält die Temperaturdifferenz konstant auf
dem eingestellten Wert, in dem sie den Volumenstrom der Um-
wälzpumpe entsprechend anpasst.
MAXIMALE PUMPENLEISTUNG
… ……„
Mit diesem Parameter stellen Sie den maximalen Volumenstrom
und somit die Pumpenleistung ein. Die Pumpenleistung steigt
nicht über den hier eingestellten Wert. Die Zeitspanne bis zum
Erreichen der eingestellten Sollspreizung kann sich durch diese
Einstellung verändern.
STANDBY PUMPENLEISTUNG
… ……„
f Stellen Sie hier die minimale Pumpenleistung der internen f
Umwälzpumpe während der Stillstandzeit der Wärme-
pumpe ein.
Solange die Wärmepumpe keine Heizanforderung erhält sowie
während der EVU-Sperre und der Stillstandzeit läuft die Pumpe
mit der hier eingestellten Leistung.
LEISTUNG HEIZKREISPUMPE
… …„
f Stellen Sie über die Leistung der Heizkreispumpe den
f
Volumenstrom ein. Beachten Sie die Angabe zum Volu-
menstrom (siehe Kapitel „Technische Daten / Datenta-
belle" in der Bedienungs- und Installationsanleitung der
Wärmepumpe).
WARMWASSER
… „
LEISTUNG WARMWASSERPUMPE
… …„
f Stellen Sie über die Leistung der Warmwasserpumpe den f
maximalen Volumenstrom ein. Mindern Sie bei Geräu-
schen die Leistung.
VERDICHTER
… „
MINIMALE ABTAUZEIT
… …„
f Stellen Sie hier die Abtauzeit für den Abtauvorgang der
f
Wärmepumpe ein.
Die eingestellte Zeit gilt für die manuelle oder bedarfsabhängige
Abtauung.
