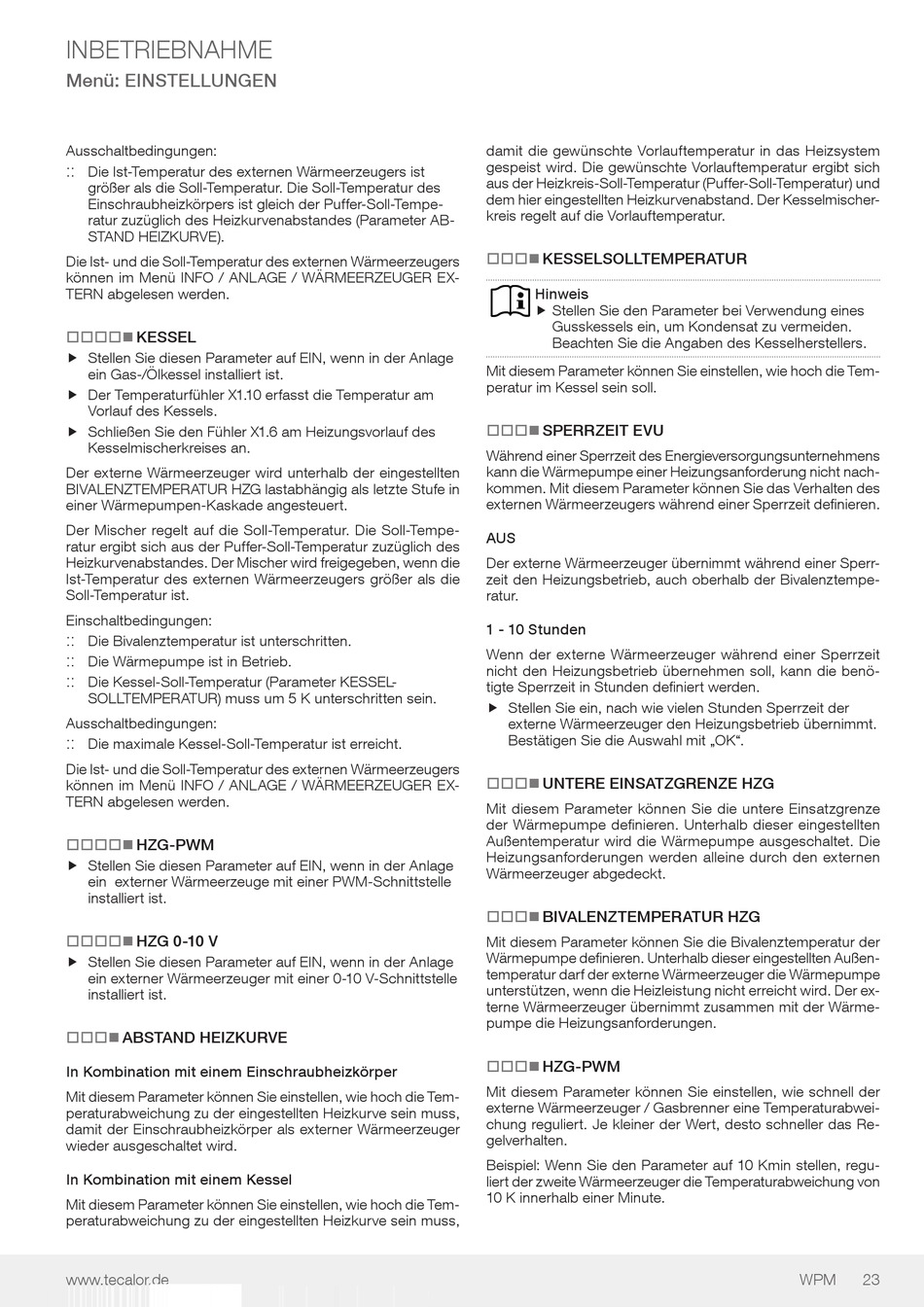

INBETRIEBNAHME
Menü: EINSTELLUNGEN
Ausschaltbedingungen:
:: ::
Die Ist-Temperatur des externen Wärmeerzeugers ist
größer als die Soll-Temperatur. Die Soll-Temperatur des
Einschraubheizkörpers ist gleich der Puffer-Soll-Tempe-
ratur zuzüglich des Heizkurvenabstandes (Parameter AB-
STAND HEIZKURVE).
Die Ist- und die Soll-Temperatur des externen Wärmeerzeugers
können im Menü INFO / ANLAGE / WÄRMEERZEUGER EX-
TERN abgelesen werden.
KESSEL
… ………„
f Stellen Sie diesen Parameter auf EIN, wenn in der Anlage f
ein Gas-/Ölkessel installiert ist.
f Der Temperaturfühler X1.10 erfasst die Temperatur am f
Vorlauf des Kessels.
f Schließen Sie den Fühler X1.6 am Heizungsvorlauf des f
Kesselmischerkreises an.
Der externe Wärmeerzeuger wird unterhalb der eingestellten
BIVALENZTEMPERATUR HZG lastabhängig als letzte Stufe in
einer Wärmepumpen-Kaskade angesteuert.
Der Mischer regelt auf die Soll-Temperatur. Die Soll-Tempe-
ratur ergibt sich aus der Puffer-Soll-Temperatur zuzüglich des
Heizkurvenabstandes. Der Mischer wird freigegeben, wenn die
Ist-Temperatur des externen Wärmeerzeugers größer als die
Soll-Temperatur ist.
Einschaltbedingungen:
:: ::
Die Bivalenztemperatur ist unterschritten.
:: ::
Die Wärmepumpe ist in Betrieb.
:: ::
Die Kessel-Soll-Temperatur (Parameter KESSEL-
SOLLTEMPERATUR) muss um 5 K unterschritten sein.
Ausschaltbedingungen:
:: ::
Die maximale Kessel-Soll-Temperatur ist erreicht.
Die Ist- und die Soll-Temperatur des externen Wärmeerzeugers
können im Menü INFO / ANLAGE / WÄRMEERZEUGER EX-
TERN abgelesen werden.
HZG-PWM
… ………„
f Stellen Sie diesen Parameter auf EIN, wenn in der Anlage f
ein externer Wärmeerzeuge mit einer PWM-Schnittstelle
installiert ist.
HZG 0-10 V
… ………„
f Stellen Sie diesen Parameter auf EIN, wenn in der Anlage
f
ein externer Wärmeerzeuger mit einer 0-10 V-Schnittstelle
installiert ist.
ABSTAND HEIZKURVE
… ……„
In Kombination mit einem Einschraubheizkörper
Mit diesem Parameter können Sie einstellen, wie hoch die Tem-
peraturabweichung zu der eingestellten Heizkurve sein muss,
damit der Einschraubheizkörper als externer Wärmeerzeuger
wieder ausgeschaltet wird.
In Kombination mit einem Kessel
Mit diesem Parameter können Sie einstellen, wie hoch die Tem-
peraturabweichung zu der eingestellten Heizkurve sein muss,
www.tecalor.de
damit die gewünschte Vorlauftemperatur in das Heizsystem
gespeist wird. Die gewünschte Vorlauftemperatur ergibt sich
aus der Heizkreis-Soll-Temperatur (Puffer-Soll-Temperatur) und
dem hier eingestellten Heizkurvenabstand. Der Kesselmischer-
kreis regelt auf die Vorlauftemperatur.
KESSELSOLLTEMPERATUR
… ……„
Hinweis
f Stellen Sie den Parameter bei Verwendung eines
f
Gusskessels ein, um Kondensat zu vermeiden.
Beachten Sie die Angaben des Kesselherstellers.
Mit diesem Parameter können Sie einstellen, wie hoch die Tem-
peratur im Kessel sein soll.
SPERRZEIT EVU
… ……„
Während einer Sperrzeit des Energieversorgungsunternehmens
kann die Wärmepumpe einer Heizungsanforderung nicht nach-
kommen. Mit diesem Parameter können Sie das Verhalten des
externen Wärmeerzeugers während einer Sperrzeit definieren.
AUS
Der externe Wärmeerzeuger übernimmt während einer Sperr-
zeit den Heizungsbetrieb, auch oberhalb der Bivalenztempe-
ratur.
1 - 10 Stunden
Wenn der externe Wärmeerzeuger während einer Sperrzeit
nicht den Heizungsbetrieb übernehmen soll, kann die benö-
tigte Sperrzeit in Stunden definiert werden.
f Stellen Sie ein, nach wie vielen Stunden Sperrzeit der
f
externe Wärmeerzeuger den Heizungsbetrieb übernimmt.
Bestätigen Sie die Auswahl mit „OK".
UNTERE EINSATZGRENZE HZG
… ……„
Mit diesem Parameter können Sie die untere Einsatzgrenze
der Wärmepumpe definieren. Unterhalb dieser eingestellten
Außentemperatur wird die Wärmepumpe ausgeschaltet. Die
Heizungsanforderungen werden alleine durch den externen
Wärmeerzeuger abgedeckt.
BIVALENZTEMPERATUR HZG
… ……„
Mit diesem Parameter können Sie die Bivalenztemperatur der
Wärmepumpe definieren. Unterhalb dieser eingestellten Außen-
temperatur darf der externe Wärmeerzeuger die Wärmepumpe
unterstützen, wenn die Heizleistung nicht erreicht wird. Der ex-
terne Wärmeerzeuger übernimmt zusammen mit der Wärme-
pumpe die Heizungsanforderungen.
HZG-PWM
… ……„
Mit diesem Parameter können Sie einstellen, wie schnell der
externe Wärmeerzeuger / Gasbrenner eine Temperaturabwei-
chung reguliert. Je kleiner der Wert, desto schneller das Re-
gelverhalten.
Beispiel: Wenn Sie den Parameter auf 10 Kmin stellen, regu-
liert der zweite Wärmeerzeuger die Temperaturabweichung von
10 K innerhalb einer Minute.
