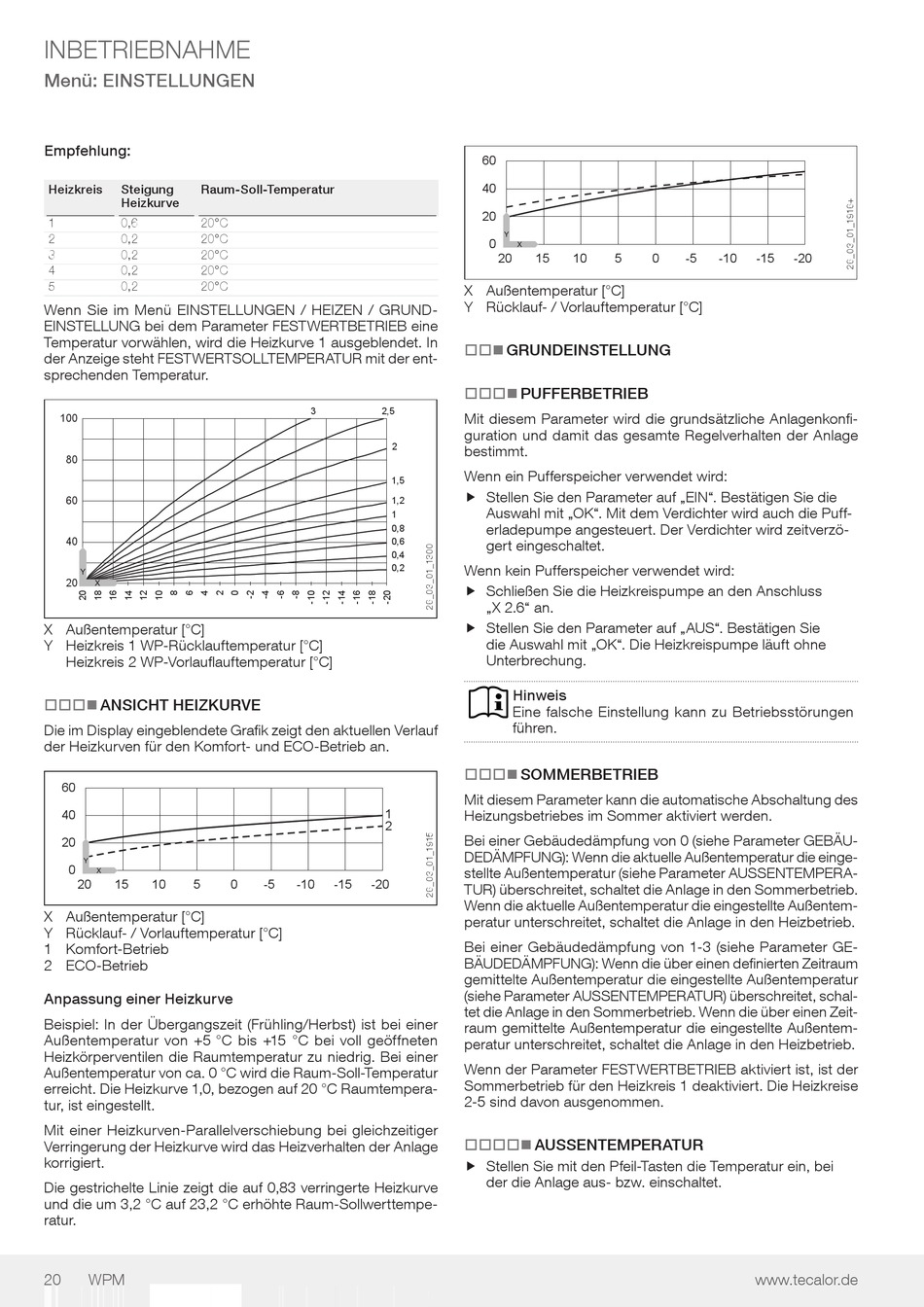

INBETRIEBNAHME
Menü: EINSTELLUNGEN
Empfehlung:
Heizkreis Steigung Raum-Soll-Temperatur
Heizkurve
1 0,6 20°C
2 0,2 20°C
3 0,2 20°C
4 0,2 20°C
5 0,2 20°C
Wenn Sie im Menü EINSTELLUNGEN / HEIZEN / GRUND-
EINSTELLUNG bei dem Parameter FESTWERTBETRIEB eine
Temperatur vorwählen, wird die Heizkurve 1 ausgeblendet. In
der Anzeige steht FESTWERTSOLLTEMPERATUR mit der ent-
sprechenden Temperatur.
100
80
60
40
20
X Außentemperatur [°C]
Y Heizkreis 1 WP-Rücklauftemperatur [°C]
Heizkreis 2 WP-Vorlauflauftemperatur [°C]
ANSICHT HEIZKURVE
… ……„
Die im Display eingeblendete Grafik zeigt den aktuellen Verlauf
der Heizkurven für den Komfort- und ECO-Betrieb an.
60
40
20
0
20 15 10 5
X Außentemperatur [°C]
Y Rücklauf- / Vorlauftemperatur [°C]
1 Komfort-Betrieb
2 ECO-Betrieb
Anpassung einer Heizkurve
Beispiel: In der Übergangszeit (Frühling/Herbst) ist bei einer
Außentemperatur von +5 °C bis +15 °C bei voll geöffneten
Heizkörperventilen die Raumtemperatur zu niedrig. Bei einer
Außentemperatur von ca. 0 °C wird die Raum-Soll-Temperatur
erreicht. Die Heizkurve 1,0, bezogen auf 20 °C Raumtempera-
tur, ist eingestellt.
Mit einer Heizkurven-Parallelverschiebung bei gleichzeitiger
Verringerung der Heizkurve wird das Heizverhalten der Anlage
korrigiert.
Die gestrichelte Linie zeigt die auf 0,83 verringerte Heizkurve
und die um 3,2 °C auf 23,2 °C erhöhte Raum-Sollwerttempe-
ratur.
20 WPM
3 2,5
2
1,5
1,2
1
0,8
0,6
0,4
0,2
1
2
0 -5 -10 -15 -20
60
40
20
0
20 15 10 5
X Außentemperatur [°C]
Y Rücklauf- / Vorlauftemperatur [°C]
GRUNDEINSTELLUNG
… …„
PUFFERBETRIEB
… ……„
Mit diesem Parameter wird die grundsätzliche Anlagenkonfi-
guration und damit das gesamte Regelverhalten der Anlage
bestimmt.
Wenn ein Pufferspeicher verwendet wird:
f Stellen Sie den Parameter auf „EIN". Bestätigen Sie die f
Auswahl mit „OK". Mit dem Verdichter wird auch die Puff-
erladepumpe angesteuert. Der Verdichter wird zeitverzö-
gert eingeschaltet.
Wenn kein Pufferspeicher verwendet wird:
f Schließen Sie die Heizkreispumpe an den Anschluss f
„X 2.6" an.
f Stellen Sie den Parameter auf „AUS". Bestätigen Sie f
die Auswahl mit „OK". Die Heizkreispumpe läuft ohne
Unterbrechung.
Hinweis
Eine falsche Einstellung kann zu Betriebsstörungen
führen.
… ……„ SOMMERBETRIEB
Mit diesem Parameter kann die automatische Abschaltung des
Heizungsbetriebes im Sommer aktiviert werden.
Bei einer Gebäudedämpfung von 0 (siehe Parameter GEBÄU-
DEDÄMPFUNG): Wenn die aktuelle Außentemperatur die einge-
stellte Außentemperatur (siehe Parameter AUSSENTEMPERA-
TUR) überschreitet, schaltet die Anlage in den Sommerbetrieb.
Wenn die aktuelle Außentemperatur die eingestellte Außentem-
peratur unterschreitet, schaltet die Anlage in den Heizbetrieb.
Bei einer Gebäudedämpfung von 1-3 (siehe Parameter GE-
BÄUDEDÄMPFUNG): Wenn die über einen definierten Zeitraum
gemittelte Außentemperatur die eingestellte Außentemperatur
(siehe Parameter AUSSENTEMPERATUR) überschreitet, schal-
tet die Anlage in den Sommerbetrieb. Wenn die über einen Zeit-
raum gemittelte Außentemperatur die eingestellte Außentem-
peratur unterschreitet, schaltet die Anlage in den Heizbetrieb.
Wenn der Parameter FESTWERTBETRIEB aktiviert ist, ist der
Sommerbetrieb für den Heizkreis 1 deaktiviert. Die Heizkreise
2-5 sind davon ausgenommen.
AUSSENTEMPERATUR
… ………„
f Stellen Sie mit den Pfeil-Tasten die Temperatur ein, bei
f
der die Anlage aus- bzw. einschaltet.
0 -5 -10 -15 -20
