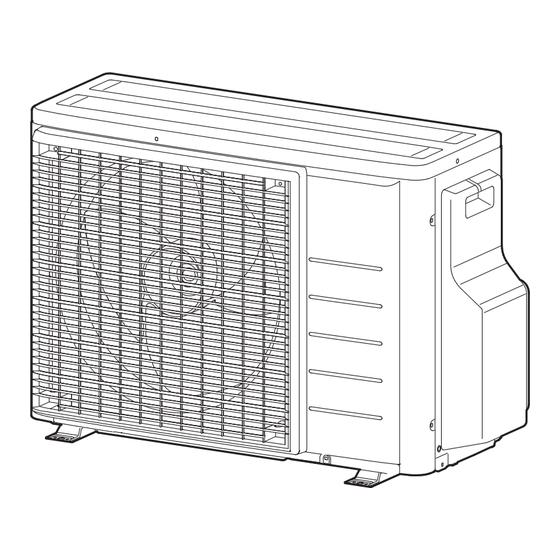

- Seite 1 INSTALLATIONS- ANLEITUNG R32 Split Series Deutsch Français Nederlands Español Italiano Ελληνικά Modelle Portugues 2MXM40M2V1B 2MXM50M2V1B Ðóññêèé 2AMXM40M2V1B 2AMXM50M2V1B Türkçe...
- Seite 3 3P394245-19H...
- Seite 4 2P427092-1C...
- Seite 5 2P427092-1C...
-
Seite 6: Sicherheitshinweise
Sicherheitshinweise Lesen Sie die Sicherheitshinweise in diesem Handbuch Dieses Gerät ist mit R32 befüllt. sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. • Die hier beschriebenen Warnhinweise sind mit WARNUNG und VORSICHT gekennzeichnet. Sie enthalten wichtige Informationen bezüglich der Sicherheit. Beachten Sie unbedingt alle Warnhinweise. •... - Seite 7 Sicherheitshinweise • Das Gerät darf nicht in einem Raum mit kontinuierlich betriebenen Zündquellen (z. B.: offene Flammen, ein in Betrieb befindliches, gasbetriebenes Gerät oder eine in Betrieb befindliche elektrische Heizung) gelagert werden. • Nicht durchbohren oder verbrennen. • Berücksichtigen Sie, dass Kältemittel geruchsneutral sind. •...
- Seite 8 Zubehör Zubehörteile, die mit dem Außengerät geliefert werden: Installationsanleitung + R32-Anleitung Aufkleber für Kältemittelfüllung Er befindet sich unten an der Verpackung. Er befindet sich unten an der Verpackung. Ablaufstopfen Mehrsprachiger Aufkleber mit Hinweisen zu fluorierten Treibhausgasen Er befindet sich unten an der Verpackung. Er befindet sich unten an der Verpackung.
-
Seite 9: Hinweise Zur Auswahl Des Standorts
Hinweise zur Auswahl des Standorts 1) Wählen Sie einen Standort, dessen Untergrund stark genug ist, das Gewicht des Geräts zu tragen, der dessen Vibrationen aushält und die Betriebsgeräusche nicht verstärkt. 2) Wählen Sie einen Standort aus, an dem die aus dem Gerät austretende heiße Luft oder das Betriebsgeräusch die Nachbarn nicht belästigt. -
Seite 10: Zeichnung Für Die Installation Des Innen-/Außengeräts
Zeichnung für die Installation des Innen-/Außengeräts Informationen zur Installation der Innengeräte finden Sie in der mit den Geräten mitgelieferten Installationsanleitung. (Die Abbildung zeigt ein wandmontiertes Gerät.) VORSICHT • Schließen Sie die integrierte Zweigleitung und das Außengerät nicht an, wenn Sie nur Rohrleitungsarbeiten ohne Anschluss des Innengeräts ausführen, um zu einem späteren Zeitpunkt ein weiteres Innengerät anzuschließen. -
Seite 11: Verwenden Der Reduzierstücke
Installation • Installieren Sie das Gerät horizontal. • Das Gerät kann direkt an einer Betonveranda oder an einer stabilen Stelle installiert werden, wenn ein ordnungsgemäßer Wasserablauf gewährleistet ist. • Wenn die Vibration möglicherweise auf das Gebäude übertragen wird, verwenden Sie ein vibrationsbeständiges Gummi (bauseitig zu liefern). -
Seite 12: Richtlinie Für Die Installation Des Außengeräts
Richtlinie für die Installation des Außengeräts • Wenn der Lufteintritt oder Luftaustritt an des Außengeräts durch eine Wand oder ein anderes Hindernis beeinträchtigt wird, müssen die unten angegebenen Abstände eingehalten werden. • Bei einer der unten angegebenen Installationsbedingungen sollte die Wandhöhe an der Abgasseite höchstens 1200 mm betragen. Wände an zwei Seiten Wand an einer Seite Mehr als 50... -
Seite 13: Auswählen Eines Installationsortes Für Die Innengeräte
Auswählen eines Installationsortes für die Innengeräte • Nachfolgend sind die maximal zulässige Länge der Kältemittelleitungen und der maximal zulässige Höhenunterschied zwischen dem Außengerät und den Innengeräten aufgeführt. (Je kürzer die Kältemittelleitung, umso besser die Leistung. Erstellen Sie die Anschlüsse so, dass die Leitung so kurz wie möglich ist. -
Seite 14: Verlegen Der Kältemittelleitungen
Verlegen der Kältemittelleitungen Installieren des Außengeräts 1) Ziehen Sie zur Installation des Außengeräts die "Hinweise zur Auswahl des Standorts" auf Seite 2 und die "Zeichnung für die Installation der Innen-/Außengeräte" auf Seite 3 zu Rate. 2) Falls Arbeiten am Ablaufsystem erforderlich sind, befolgen Sie die nachfolgend beschriebenen Verfahren. Verlegung der Abwasserleitung 1) Verwenden Sie den Ablaufstopfen für die Abwasserleitung. - Seite 15 Verlegen der Kältemittelleitungen Entlüftung und Überprüfung auf Gasundichtigkeiten WARNUNG • Füllen Sie nur das angegebene Kältemittel R32 (keine anderen Substanzen) in den Kühlzyklus. • Wenn Kältemittelgas austritt, lüften Sie den Raum so bald und so lang wie möglich. • R32 muss wie auch andere Kältemittel immer wiedergewonnen werden und darf nie direkt an die Umgebung abgegeben werden. •...
- Seite 16 Verlegen der Kältemittelleitungen Einfüllen des Kältemittels • Wenn die Gesamtlänge der Rohrleitungen für alle Räume 20 m überschreitet, füllen Sie zusätzlich Kältemittel 20 g (R32) für jeden weiteren Meter Rohrleitung ein. Wichtige Informationen zum verwendeten Kältemittel Dieses Produkt enthält fluorierte Treibhausgase, die durch das Kyoto-Protokoll abgedeckt werden. Lassen Sie Gase nicht in die Atmosphäre ab.
- Seite 17 Verlegen der Kältemittelleitungen Vorsichtsmaßnahmen für die Verlegung Eine Kappe muss Wand zwingend angebracht von Kältemittelleitungen werden. Regen Soweit keine Kappe • Hinweise zur Handhabung von Kältemittelleitungen verfügbar ist, die Bördelung mit 1) Schützen Sie das offene Ende der Rohrleitung vor Schmutz Klebeband abdecken, um das Eindringen und Feuchtigkeit.
- Seite 18 Abpumpmodus Wenn Sie das installierte Gerät an einem anderen Ort aufstellen oder es entsorgen möchten, müssen Sie das Kältemittel abpumpen, um die Umwelt zu schützen. 1) Entfernen Sie die Ventilabdeckungen an den Flüssigkeits- und Gas- Absperrventilen an den Rohrleitungen für die Räume A und B. Absperrventil der Sechskantschlüssel Flüssigkeitsleitung...
- Seite 19 Kabel WARNUNG • Verwenden Sie keine Drähte mit Verzweigungen, Litzendrähte (VORSICHT 1), Verlängerungskabel oder sternförmige Verbindungen, weil sie zu Überhitzung, Stromschlag oder Bränden führen können. • Verwenden Sie keine lokal erworbenen elektrischen Teile im Innern des Produkts. (Zweigen Sie nicht die Stromversorgung für die Kondensatpumpe etc.
- Seite 20 Kabel 3) Ziehen Sie am Kabel und stellen Sie sicher, dass es nicht abgetrennt wird. Befestigen Sie dann den Draht mittels eines Kabelhalter. RAUM-B Stromversorgung RAUM-A Kabelhalter Befestigen Sie die Drahtklemme Verwenden Sie sicher, so dass die Drahtanschlüsse den angegebenen keiner externen Spannung Verlegen Sie die Kabel so, dass die Kabeltyp und...
- Seite 21 Kabel Elektroschaltplan Für Angaben zu den verwendeten Komponenten und zur Nummerierung siehe den Aufkleber mit dem Elektroschaltplan auf der Einheit. Die Komponenten werden mit arabischen Ziffern in aufsteigender Reihenfolge nummeriert. In der folgenden Übersicht erscheint an ihrer Stelle das Symbol "*" im Artikelcode. VERBINDUNG SCHUTZLEITER (SCHRAUBE) STECKVERBINDUNG...
-
Seite 22: Einstellung Der Econo-Modus-Sperrfunktion
Einstellung der ECONO-Modus- Sperrfunktion WARNUNG Schalten Sie vor Beginn des Verfahrens immer den Leistungsschalter aus. • Diese Einstellung deaktiviert das Eingangssteuerungssignal von der Fernbedienung. • Verwenden Sie diese Einstellung, wenn Sie den Empfang von Eingangssteuerungssignalen (Kühlen/Heizen) von den Fernbedienungen des Innengeräts blockieren möchten. •... -
Seite 23: Einstellung Des Geräuscharmen Betriebs Nachts
Einstellung des geräuscharmen Betriebs Nachts • Wenn der geräuscharme Betrieb Nachts verwendet werden soll, müssen nach der Installation des Geräts Anfangseinstellungen vorgenommen werden. Erläutern Sie dem Kunden den Modus "Geräuscharmer Betrieb Nachts" wie nachfolgend beschrieben und ermitteln Sie, ob der Kunde die Funktion "Geräuscharmer Betrieb Nachts"... -
Seite 24: Stromsparen Im Standby-Betrieb
Stromsparen im Standby-Betrieb Die Stromsparfunktion im Standby-Betrieb schaltet die Stromversorgung des Außengeräts ab und versetzt das Innengerät in den Standby-Stromsparbetrieb und verringert somit den Stromverbrauch der Klimaanlage. Die Standby-Stromsparfunktion funktioniert mit den folgenden Innengeräten. Mit den Typen FTXM, FTXP, FTXJ. VORSICHT •... - Seite 25 Testbetrieb • Messen Sie vor Beginn des Testlaufs die Spannung an der Primärseite des Unterbrechers. • Überprüfen Sie, dass alle Flüssigkeits- und Gas-Absperrventile vollständig geöffnet sind. • Überprüfen Sie, dass die Rohrleitungen und Kabel alle übereinstimmen. Testbetrieb 1) Um den Kühlbetrieb zu testen, stellen Sie das Gerät auf die niedrigste Temperatur ein. Um den Heizbetrieb zu testen, stellen Sie das Gerät auf die höchste Temperatur ein.
- Seite 26 Rohrleitungsplan Außengerät Verzweigungsrohr Wärmetauscher Temperaturfühler für Außenluft Motorbetriebenes Ventil 7,9CuT Raum A Fühler (Flüssigkeit) Filter 6,4CuT 6,4CuT (6,4CuT) 7,9CuT Verzweigungsrohr Bauseitige Absperrventil der Rohrleitung Flüssigkeitsleitung 6,4CuT Flüssigkeit Motorbetriebenes Ventil Fühler (Flüssigkeit) Raum B Doppelrohr- Filter 6,4CuT 6,4CuT (6,4CuT) Schalldämpfer Absperrventil der Wärmetauscherfühler 4,8CuT Flüssigkeitsleitung...
- Seite 30 3P423316-1G 2016.06...
