13.12.1 Kontrolle des Generators

Die zwei Hilfskontakte können derart kombiniert werden, dass sie automatisch den Start eines
Generators mit elektrischem Anlasser auslösen können. In diesem Fall sind die zwei Kontakte
folgenden Funktionen zugeordnet:
Der Hilfskontakt 1 dient als Funktionskontakt und der Hilfskontakt 2 als Startkontakt.
Die Startbedingung für den Generator muss
über die Parameter des Hilfskontaktes 1
programmiert werden. Der Start vollzieht sich,
nachdem zunächst der Funktionskontakt und
anschließend der
wurden. Um den Motor zu starten aktiviert sich
der Startkontakt, falls nötig, mehrmals. Liegt
an den AC-Eingangsklemmen eine Spannung
an, öffnet sich der Startkontakt automatisch.

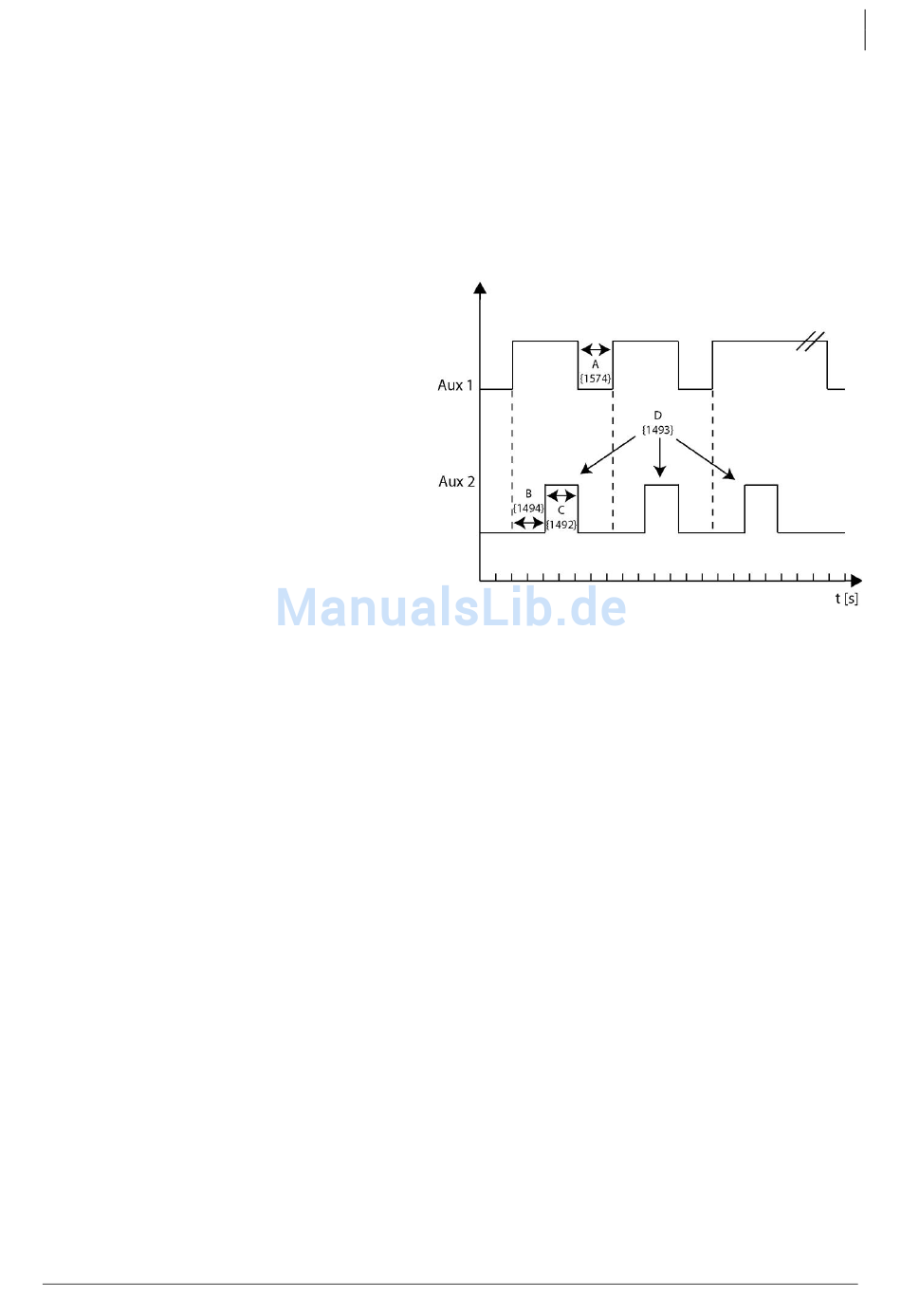

A. Unterbruch- / Aktivierungszeit des
Hauptkontakts {1574}
B. Zeit zwischen den Startversuchen
{1494}
C. Anlasser Dauer (mit AUX2) {1492}
D. Anzahl Startversuche {1493}

13.12.2 Generator Start Stop aktiviert {1491}

Aktiviert die Kombination der beiden Hilfskontakte um den Generator zu starten und die
Bedingungen der Startimpulse.

13.12.3 Anzahl Startversuche {1493}

Die Anzahl der Aktivierungsversuche des Startkontaktes ist begrenzt, um den Starter bei eventuell
anliegender Störung am Generator zu schützen. Sobald die maximale Anzahl an Neustartversuchen
erreicht ist, wird der Funktionskontakt ebenfalls deaktiviert. Ein erneuter Neustartversuch setzt voraus,
dass der Auslöser des Neustarts zunächst verschwindet und anschließend wieder erscheint.

13.12.4 Anlasser Dauer (mit AUX2) {1492}

Anhand dieses Parameters können Sie den Zeitraum einstellen, während dessen der Startkontakt
aktiviert werden soll.

13.12.5 Zeit zwischen den Startversuchen {1494}

Dieser Parameter bestimmt den Zeitraum zwischen den einzelnen Neustartversuchen. Er legt ebenso
den Zeitraum zwischen der Aktivierung des Funktionskontaktes und dem ersten Startversuch fest.

13.12.6 Unterbruch- /Aktivierungszeit des Hauptkontakts {1574}

Gewisse Generatoren verlangen einen Unterbruch des Kontaktes zwischen den Startversuchen. Mit
diesem Parameter kann diese Zeitspanne festgelegt werden.
