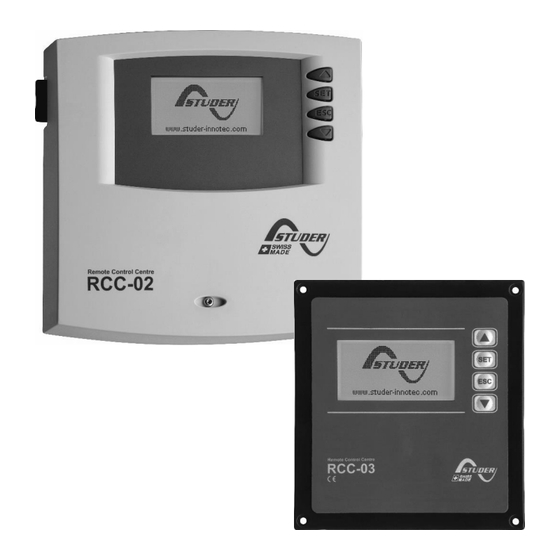

Fernsteuerung und Programmiermodul
RCC-02 und RCC-03 für Geräte der
Xtender-Reihe
Benutzerhandbuch
Studer Innotec SA 2017 – V4.6.0
4O9C

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Studer RCC-03

Inhaltszusammenfassung für Studer RCC-03

  • Seite 1 Fernsteuerung und Programmiermodul RCC-02 und RCC-03 für Geräte der Xtender-Reihe Benutzerhandbuch Studer Innotec SA 2017 – V4.6.0 4O9C...
  • Seite 3 Versionshinweis Dieses Dokument gilt für alle Firmware-Versionen ab release R542 oder hoher der Fernsteuerungen. Zur Kontrolle finden sie die Angaben über die jeweilige Version ihres Systems im Menü "Systeminformationen". Beschreibung Seite 79. Copyright © Studer Innotec SA. Alle Rechte vorbehalten.

  • Seite 5: Inhaltsverzeichnis

    RCC-02/-03 ÜBERSICHT Vorwort ................................5 Konventionen ..............................5 Recycling der Produkte ..........................5 EU-Konformitätserklärung ..........................6 Kontaktdaten von Studer Innotec ....................... 6 Ihr Verkäufer ..............................6 Vorsichtsmaßnahmen und Hinweise ......................7 Gewährleistung ............................... 7 Haftungsausschluss ............................7 Sicherheitshinweise ............................7 Annahme der Softwarelizenzbestimmungen und Updates ..............
  • Seite 6 Studer Innnotec SA RCC-02/-03 9.9.2 Hintergrundbeleuchtungsdauer {5009} ..................... 25 9.9.3 Rote Hintergrundbeleuchtung bei Störungen oder wenn Geräte OFF {5026} ......26 9.10 Spezielle und erweiterte funktionen {5021} ....................26 9.10.1 Kontrast Anzeige {5006}........................26 9.10.2 Wahl der Standardanzeige {5073} ..................... 26 9.10.3...
  • Seite 7 Studer Innotec SA RCC-02/-03 13.8.3 Maximaler Batterieladestrom {1138} ....................45 13.8.4 Temperaturkompensationskoeffizient Batterieladespannungen {1139} ........45 13.8.5 Unterspannung der Batterie {1568} ....................46 13.8.6 Maximale Betriebsspannung der Batterie {1121} ................47 13.8.7 Spannung für einen Neustart nach einer Ueberspannung der Batterie {1122} ......47 13.8.8...
  • Seite 8 Studer Innnotec SA RCC-02/-03 13.12.3 Anzahl Startversuche {1493} ........................ 69 13.12.4 Anlasser Dauer (mit AUX2) {1492} ....................... 69 13.12.5 Zeit zwischen den Startversuchen {1494} ..................69 13.12.6 Unterbruch- /Aktivierungszeit des Hauptkontakts {1574} ............... 69 13.13 Systemmenu {1101} ............................70 13.13.1 Fernsteuereingang {1537} ........................70 13.13.2 Priorität der Batterie als Energiequelle {1296} ..................

  • Seite 9: Vorwort

    RCC-02/-03 1 VORWORT Diese Anleitung enthält Informationen zum Betrieb der Fernsteuerungen RCC-02 und RCC-03. Die Nutzung bestimmter Funktionen setzt zum Teil fundiertes Fachwissen voraus, welches an dieser Stelle nicht näher erläutert werden kann. Bitte wenden Sie sich bei eventuellen Fragen an Ihren Ansprechpartner oder Installateur.

  • Seite 10: Eu-Konformitätserklärung

    Niederspannungsrichtlinie 2014/35/EU - EN 62368-1:2014 Elektromagnetische Verträglichkeit (EMV-) Richtlinie 2014/30/EU - EN 61000-6-2:2005 - EN 61000-6-4:2007/A1:2011 CH – 1950 Sion, April 2017 Studer Innotec (R. Studer) ONTAKTDATEN VON TUDER NNOTEC Studer Innotec SA Rue des Casernes 57 CH – 1950 Sion Tel.:...

  • Seite 11: Vorsichtsmaßnahmen Und Hinweise

    Ebenso übernehmen wir keinerlei Verantwortung für patentrechtliche Verletzungen oder die Verletzung etwaiger Rechte Dritter, die aus der Verwendung dieser Produkte resultieren. In keinem Fall ist Studer Innotec für Schäden haftbar zu machen, die den Wert des Produktes zum Kaufzeitpunkt übersteigen.

  • Seite 12: Kompatibilität

    UNKTIONEN Um die Fernbedienung RCC-02, RCC-03 in seiner erweiterten Version anwenden zu können, benötigen Sie eine Erlaubnis von Studer Innotec für die Installierter oder QSP Ebene. Bei Ihrer Akkreditierung erhalten Sie eine Code-Nummer welcher Ihnen den Zugriff auf diese Funktionen ermöglicht.

  • Seite 13: Einführung

    Studer Innotec SA RCC-02/-03 EINFÜHRUNG Herzlichen Glückwunsch! Mit der RCC-Fernsteuerung haben Sie ein Gerät erworben, das Ihnen die Einstellung zahlreicher Funktionen an den Geräten der Xtender-Produktreihe erleichtern wird. Mit Hilfe dieser Fernsteuerung lassen sich zahlreiche Parametereinstellungen zur Optimierung der Funktionsweise der Anlage vornehmen. So bleibt der Xtender trotz seiner zahlreichen Einstellmöglichkeiten ein leicht zu bedienendes Gerät.

  • Seite 14: Sd-Karte

    Kartenlesegeräten gelesen werden. RCC-02 Die Fernsteuerung RCC-03 (Einbaumodell) muss für das Ein- resp. Ausstecken der SD-Karte ausgebaut werden da sich der Kartenschlitz im eingebauten Teil der Fernsteuerung befindet. RCC-03 Das Kartenlesesystem ist mit folgenden Kartenarten kompatibel: ...

  • Seite 15: Anschluss

    ANSCHLUSS Montieren Sie zunächst die Fernsteuerung RCC-02 mit drei Schrauben fest auf einer ebenen Unterlage. Die Fernsteuerung RCC-03 ist eine Einbauausführung, und sie muss mit 4 Schrauben in einer ebenen Platte festgeschraubt werden. Verbinden sie diese anschließend anhand des dafür vorgesehenen Kabels mit dem Wechselrichter.

  • Seite 16: Rcc-02

    4.1.1 RCC-02 RCC-02-Terminierung aktiviert (T-Stellung) RCC-02-Terminierung desaktiviert (O-Stellung) 4.1.2 RCC-03 RCC-03-Terminierung aktiviert (Linksstellung) RCC-03-Terminierung desaktiviert (Rechtsstellung) 4.1.3 Xtender XTH Zum Aktivieren der Terminierung am Xtender des Typs XTH bewegen Sie die zwei Mini-Schalter auf die T-Stellung. Zum Deaktivieren bewegen Sie die zwei Mini-Schalter nach unten auf die O-Stellung.

  • Seite 17: Xtender Xts

    Studer Innotec SA RCC-02/-03 4.1.5 Xtender XTS XTS-Terminierung aktiviert (T-Stellung) XTS-Terminierung desaktiviert (O-Stellung) 4.1.6 VarioString VarioString-Terminierung aktiviert (Linksstellung) VarioString-Terminierung desaktiviert (Rechtsstellung) 4.1.7 VarioTrack VarioTrack-Terminierung aktiviert (T-Stellung) VarioTrack-Terminierung desaktiviert (O- Stellung) 4.1.8 BSP-Terminierung aktiviert (T-Stellung) BSP-Terminierung desaktiviert (O-Stellung) Benutzerhandbuch V4.6.0...

  • Seite 18: Xcom-232I

    Studer Innnotec SA RCC-02/-03 4.1.9 Xcom-232i Xcom-232i-Terminierung aktiviert (T-Stellung) Xcom-232i-Terminierung desaktiviert (O-Stellung) V4.6.0 Benutzerhandbuch...

  • Seite 19: Abmessungen

    Studer Innotec SA RCC-02/-03 ABMESSUNGEN RCC-02 RCC-03 Benutzerhandbuch V4.6.0...

  • Seite 20: Schnellinbetriebnahme

    Studer Innnotec SA RCC-02/-03 SCHNELLINBETRIEBNAHME Die Fernsteuerung RCC ermöglicht den Zugang zu sehr vielfältigen Einstellungen, Reglungen und Programmierungen. Allerdings genügt es für die meisten Anwendungen, für die einwandfreie Funktion einer Analage wenige Parameter anzupassen. INSTELLEN DER PRACHE Zum besseren Verständnis der Angaben empfehlen wir die Fernsteuerung auf die Deutsche Sprache einzustellen.

  • Seite 21: Anpassung An Die Batterie

    Studer Innotec SA RCC-02/-03 Sie können jetzt den Xtender an die zur Verfügung stehende AC-Spannungsquelle anpassen. Maximaler Eingangsstrom AC (Input limit) {1107} . Wenn bei einem gewählten Parameter das Sternchen (*) angezeigt wird, entspricht der Wert den Fabrikeinstellungen Standarteinstellungen (Werkseinstellungen).
  • Seite 22 Studer Innnotec SA RCC-02/-03 Drücken sie die Taste SET um Einstellungen vorzunehmen und nochmals die Taste SET für den Zugang zum Menü Grundeinstellungen. Fahren sie weiter mit der Taste "Pfeil nach unten". In diesem Menü können sie den gewünschten Ladestrom für ihre Batterie eingeben.

  • Seite 23: Hauptmenüs

    Studer Innotec SA RCC-02/-03 AUPTMENÜS Durch den Anschluss der Fernsteuerung an einen Xtender erhält man Zugriff auf unterschiedliche Menüs mit mehreren verschiedenen Kategorien. Systeminformationen Ereignishistorie der Anlage Echtzeitinformationen zum Betriebszustand der Anlage Messwerte des BSP (Nur wenn BSP vorhanden) Messwerte des VarioTrack...

  • Seite 24: Ein-/Ausschalten Des Xtender-Kombigerätes

    Studer Innnotec SA RCC-02/-03 Einstellung der Parameter des VarioString MPPT (Nur wenn VarioString MPPT vorhanden) Der Menüwechsel erfolgt über die NACH-OBEN- und NACH-UNTEN-Taste an der RCC-Fernsteuerung. Um in die jeweiligen Menüs einzutreten und Änderungen vorzunehmen drücken sie bitte die Taste SET.

  • Seite 25: Einstellen Der Rcc-Fernsteuerung

    Französisch, Deutsch und Spanisch. Es besteht die Möglichkeit andere Sprachen zu speichern. Dazu müssen Sie eine SD Karte verwenden mit der aktuellsten Version welche auf unserer Webseite erhältlich ist (www.studer-innotec.com/de/downloads/). Erkundigen sie sich bei ihrem Händler ob die gewünschte Sprache zur Verfügung steht. Die englische Sprache kann nicht ersetzt werden.

  • Seite 26: Einstellung Der Uhrzeit {5001} Und Des Datums {5002

    Studer Innnotec SA RCC-02/-03 Um eine der drei Sprachen durch eine andere zu ersetzen, gehen sie wie folgt vor:  Sie benötigen eine SD-Karte mit der gewünschten Sprache.  Führen sie diese SD-Karte in die Fernsteuerung. Eventuell erfolgt eine automatische Anpassung der Software ihrer Fernsteuerung, Warten sie bitte bis diese Anpassung abgeschlossen ist bevor sie weiterfahren.

  • Seite 27: Datalogger {5057

    Studer Innotec SA RCC-02/-03 {5057} ATALOGGER 9.6.1 Datalogger aktiviert {5101} Aktiviert den Datalogger. Drei Einstellungen sind möglich: Automatisch/Ja/Nein. Mit der Einstellung "Automatisch" ist der Datalogger auf allen RCC, Xcom-LAN und Xcom-GSM aktiviert. Täglich um Mitternacht wird eine Datei im Format CSV auf der SD-Karte im Ordner CSVFILES/LOG erstellt. In dieser Datei werden jede Minute die wichtigsten Elektrischen Daten Ihres Systems registriert.

  • Seite 28: Anwenden Aller Konfigurationsdateien (Masterfile) {5070

    Studer Innnotec SA RCC-02/-03 9.7.3 Anwenden aller Konfigurationsdateien (Masterfile) {5070} Wenn Sie von Ihrem Installateur Parameterdateien erhalten haben, können Sie diese mit diesem Menü auf das System hochladen. Führen Sie die SD Karte in die RCC ein und aktivieren Sie das Hochladen mit der SET Taste.

  • Seite 29: Installateur - Verschieben Der Parameter Auf Andere Benutzerebene {5042

    Studer Innotec SA RCC-02/-03 Es kann nur eine Master-Datei pro SD Karte erstellt werden. 9.7.5.3.4 Laden Xtender Konfigurationsdatei (Masterfile) {5034} Wenn sie von Ihrem Installateur eine SD-Karte erhalten mit speziell für Ihre Anlage konfigurirten Daten können sie diese mit dem Menü {5034} laden. Stecken sie die Karte in den dafür vorgesehenen Schlitz in der Fernsteuerung und starten sie die Übertragung mit der Taste SET.

  • Seite 30: Rote Hintergrundbeleuchtung Bei Störungen Oder Wenn Geräte Off {5026

    Studer Innnotec SA RCC-02/-03 9.9.3 Rote Hintergrundbeleuchtung bei Störungen oder wenn Geräte OFF {5026} Befindet sich der Xtender aufgrund einer Störung (Batterieunterspannung, Überlast ...) im OFF-Betrieb, blinkt die Hintergrundbeleuchtung rot. 9.10 S {5021} PEZIELLE UND ERWEITERTE FUNKTIONEN 9.10.1 Kontrast Anzeige {5006} Die Kontrast Anzeige ermöglicht ein Anpassen der Lesbarkeit an die jeweiligen Sichtverhältnisse...

  • Seite 31: Informationen Zum Betriebszustand Des Geräts

    Studer Innotec SA RCC-02/-03 10 INFORMATIONEN ZUM BETRIEBSZUSTAND DES GERÄTS Die Systeminformationen werden auf zwei verschiedene Arten angezeigt: der vereinfachten Anzeige und der einstellbaren Anzeige. Nur ab einer dieser beiden Anzeigen kann das System an- bzw. ausgeschaltet werden. Für nähere Informationen lesen Sie bitte den Abschnitt "Ein-/ Ausschalten des Xtender Kombigerätes".
  • Seite 32 Studer Innnotec SA RCC-02/-03 Durch Drücken der ESC-Taste gelangen Sie jederzeit zurück ins Startmenü. Folgende Informationen stehen zur Verfügung: Informationen zum Netzeingang AC-In Eingangsspannung (3011) AC-In Eingangsstrom (3012) AC-In Eingangsleistung (3138) Eingangsfrequenz (3084) Eingestellter maximaler Strom der Eingangsspannungsquelle (Input limit) (3017)

  • Seite 33: Anzeige Bei Dreiphasen- Und Oder Parallelsystemen

    Studer Innotec SA RCC-02/-03 10.1 NZEIGE BEI REIPHASEN UND ODER ARALLELSYSTEMEN Sind mehrere Xtender als Parallel- und oder 3-Phasensystem geschaltet erscheinen automatisch zusätzliche Fenster. In diesen Fenstern sind die elektrischen Werte zusammengefasst angezeigt. Ab einer solchen Systemanzeige können immer auch die Anzeigen jedes einzelnen Xtender des Systems aufgerufen werden.

  • Seite 34: Meldungen Und Ereignishistorie

    Studer Innnotec SA RCC-02/-03 11 MELDUNGEN UND EREIGNISHISTORIE Über dieses Menü können Sie sich alle Anlagenereignisse anzeigen lassen. Die Anlagenereignisse werden auf dem Display Ihrer Fernsteuerung angezeigt. Sie werden dabei in zwei Kategorien unterteilt:  Ereignisse mit unmittelbaren Folgen werden solange angezeigt, bis der Benutzer sie durch Drücken einer Taste der RCC-Fernsteuerung quittiert.

  • Seite 35: 003) Ac-In Synchronisation Läuft

    Studer Innotec SA RCC-02/-03 11.2 (003) AC-I YNCHRONISATION LÄUFT Am AC-Eingang (AC-In) liegt eine passende Spannung an. Der Xtender hat mit der Synchronisation begonnen. Nach abgeschlossener Synchronisation werden die Verbraucher auf den AC-Eingang geschaltet und die Batterie wird geladen. Achtung! Es besteht die Möglichkeit, das Umschalten auf den AC-Eingang oder das Laden der Batterie zu deaktivieren.

  • Seite 36: 015) Stopp: Überlast Wechselrichter Bl (Big Load)

    Studer Innnotec SA RCC-02/-03 Übertemperatur kann die Lebensdauer einiger elektronischer Bauteile verkürzen. Kommt es aufgrund von Übertemperatur vermehrt zum Ausfall der Anlage, sind entsprechende Gegenmaßnahmen erforderlich. 11.8 (015) S : Ü BL (B TOPP BERLAST ECHSELRICHTER Der Verbraucher benötigt mehr Leistung als der Wechselrichter des Xtenders hergibt.

  • Seite 37: 022) Stopp: Fremdspannung Am Ausgang Ac-Out

    Studer Innotec SA RCC-02/-03 Massnahme:  überprüfen Sie, ob der maximal eingestellte Strom an der Spannungsquelle {1107} dem von den Verbrauchern am AC-Eingang maximal geforderten Strom entspricht.  verringern Sie die Leistung und Anzahl der Verbraucher. In diesem Fall ist das Umschaltrelais deaktiviert und die Batterien können nicht geladen werden.

  • Seite 38: 059) Stopp: Überlast Wechselrichter Hw

    Studer Innnotec SA RCC-02/-03 11.20 (059) S : Ü TOPP BERLAST ECHSELRICHTER Siehe Code (015). 11.21 (060) (061) A LARM AXIMALDAUER DES ILFSKONTAKTS ÜBERSCHRITTEN Die maximale Aktivierungsdauer für den durch den Parameter {1514}, {1515} gewählten Hilfskontakt ist erreicht und die Aktivierungsbedingungen sind immer noch vorhanden. Der Kontakt wird nicht desaktiviert solange die Konditionen vorhanden bleiben.

  • Seite 39: Datalogger

    ATEN MIT ILFE DES RATIS XTENDER D NALYSIS Zusätzlich zu dieser Funktion stellt Studer Innotecein Analyse-Tool unter der Form einer Microsoft ® Excel 2007 Datei zur Verfügung. Dadurch können die CSV Dateien der Fernbedienung spezifisch ® gelesen werden. Dieses Tool formt und gruppiert die Dateien jedes Xtender und stellt diese graphisch dar.

  • Seite 40: Einstellung Des Kombi-Xtender

    Parameter erforderlich sein. Zu diesem Zweck dient die RCC-Fernsteuerung, die darüber hinaus einen überdurchschnittlich großen Einstellbereich bietet. Einstellungsänderungen setzen große Sorgfalt und ein umfangreiches Fachwissen voraus. Studer Innotec übernimmt keinerlei Verantwortung bzw. Haftung für Schäden in Folge falscher Parametereinstellungen. Lesen Sie hierzu das Kapitel "Haftungsausschluss".

  • Seite 41: Zugriff Zu Den Parametern

    Studer Innotec SA RCC-02/-03 Achtung: Die Programmierung der Hilfskontakte konnte von Ihrem Lieferanten oder Installateur angepasst worden sein und somit nicht mehr den Werkseinstellungen entsprechen. 13.5 UGRIFF ZU DEN ARAMETERN Parameter zuzugreifen gibt zwei Möglichkeiten:  Über die Referenznummer; ...

  • Seite 42: Installateur - Anwendungs- Und Zugriffsebene

    Studer Innnotec SA RCC-02/-03 Der Einstellbereich vieler Parameter ist außerordentlich groß. Einige Parameter stehen jedoch in engem Zusammenhang mit anderen und dürfen bestimmte Werte anderer Parameter nicht über- oder unterschreiten. In Anhang 1 finden Sie eine Liste mit Parameterabhängigkeiten. 13.6...

  • Seite 43: Maximaler Eingangsstrom Ac (Input Limit) {1107

    Studer Innotec SA RCC-02/-03 13.7.2 Maximaler Eingangsstrom AC (Input limit) {1107} Ändern Sie diesen Parameter beim Anschluss an eine leistungsbegrenzte Spannungsquelle wie z. B. einen Generator mit geringer Leistung bzw. einem Kai- oder Campinganschluss. Mit Hilfe dieser Einstellung kann die Momentanleistung der...

  • Seite 44: Smart-Boost Erlaubt {1126

    Studer Innnotec SA RCC-02/-03 13.7.4 Smart-Boost erlaubt {1126} Smart-Boost Funktion kann Eingangstromquelle durch die Batterienergie unterstützt werden. Diese Unterstützung erfolgt sobald der eingestellte maximale Eingangsstrom {1107} überschritten wird. Diese Funktion ist in den Werkseinstellungen aktiviert. Sobald sich die Batterie der Unterspannung nähert wir die Smart-Boost Funktion progressiv...

  • Seite 45: Lasterkennungs-Schwelle (Standby) {1187

    Studer Innotec SA RCC-02/-03 "langsam" sind. Damit können auch die Lasten bei Systemen mit kleinen Generatoren unterbrechungsfrei versorgt werden. 13.7.7 Lasterkennungs-schwelle (Standby) {1187} Die Standby-Funktion dient zum Energiesparen, wenn kein Verbraucher am Wechselrichterausgang angeschlossen ist. In diesem Fall schaltet sich der Wechselrichter aus und nimmt in regelmäßigen Abständen eine Lasterkennung vor.

  • Seite 46: Batterieverwaltung {1137

    Studer Innnotec SA RCC-02/-03 13.8 {1137} ATTERIEVERWALTUNG Mit Hilfe dieses Parameters kann der Batteriezyklus gemäß den Herstellerdaten eingestellt werden. Nähere Angaben zu den wesentlichen Ladephasen eines Batteriezyklus finden Sie in der Xtender- Bedienungsanleitung. Achtung: Der im Xtender integrierte Batterielader ist von Werk aus programmiert zum Laden von Bleibatterien.
  • Seite 47 Studer Innotec SA RCC-02/-03 Der voreingestellte Batteriezyklus auf eine Vielzahl unterschiedlicher Bleibatteriearten (Gelbatterien, OPZ, OPZS usw.) ausgelegt. Benutzerhandbuch V4.6.0...
  • Seite 48 Studer Innnotec SA RCC-02/-03 V4.6.0 Benutzerhandbuch...

  • Seite 49: Batterielader Erlaubt {1125

    Studer Innotec SA RCC-02/-03 13.8.1 Batterielader erlaubt {1125} Mit Hilfe dieses Parameters kann die Batterieladung aktiviert bzw. deaktiviert werden. Ist die Batterieladefunktion deaktiviert, müssen die Batterien mit Hilfe einer separaten Energiequelle versorgt werden. Ist die Wechselrichter-/Ladegerät- oder Umschalt-Funktion gesperrt, wird dies durch ein kleines Hängeschloss im Einstellmenü...

  • Seite 50: Unterspannung Der Batterie {1568

    Studer Innnotec SA RCC-02/-03 13.8.5 Unterspannung der Batterie {1568} 13.8.5.1 Batterie-Unterspannung ohne Last {1108} Anhand dieses Parameters kann der Wert für die Niedrigspannung der Batterie eingestellt werden, durch welchen sowohl Wechselrichter-Funktion als auch die Smart- Boost-Funktion deaktiviert werden. einzustellende Batterieunterspannungs- schwelle gilt für die Batterie ohne Last und...

  • Seite 51: Maximale Betriebsspannung Der Batterie {1121

    Studer Innotec SA RCC-02/-03 13.8.5.1.3 Batterie-Unterspannung bei Nominallast {1109} Die Unterspannungsschwelle der Batterie wird gemäss dem Nominalstrom des Xtender angepasst (dynamische Kompensation). Entsprechend der Batteriekapazität der Anlage kann diese Unterspannungsschwelle angepasst werden. 13.8.5.1.4 Dauer der Batterie-Unterspannung vor dem Ausschalten {1190} Sobald die Batteriespannung sich unterhalb der Unterspannungsschwelle befindet, werden die Funktionen Wechselrichter und Smart-Boost nicht umgehend ausgeschalten.

  • Seite 52: Schwebeladungsspannung (Floating) {1140

    Studer Innnotec SA RCC-02/-03 13.8.8 Schwebeladungsspannung (Floating) {1140} Mit diesem Parameter können Sie die Spannung einstellen, die zur Erhaltung der maximalen Batterieladung erforderlich ist. Diese Spannung verhindert die Selbstentladung der Batterie und erhält somit deren maximale Ladung bei geringstem Energieverbrauch.

  • Seite 53: Absorptionsphase {1451

    Studer Innotec SA RCC-02/-03 13.8.10.4 Eingeschränkte Häufigkeit der Ladezyklen {1147} 13.8.10.5 Minimale Dauer zwischen den Ladezyklen {1148} Dieser Parameter verhindert den Start eines neuen Ladezyklus, obwohl die Konditionen für einen neuen Ladezyklus vorhanden sind, falls sie Häufigkeit Ladezyklen limitieren möchten. Die Dauer der Verriegelung ist unabhängig von der Dauer eines Zyklus.

  • Seite 54: Egalisierungsphase {1452

    Studer Innnotec SA RCC-02/-03 13.8.11.5 Minimalstrom um Absorptionsphase zu beenden {1159} Mit Hilfe dieses Parameters lässt sich der Stromschwellenwert festlegen, bei dessen Unterschreitung die Absorptionsphase beendet wird. Danach wechselt das Ladegerät automatisch in die nächste freigegebene Ladephase. 13.8.11.6 Eingeschränkte Häufigkeit der Absorptionsphase {1160} 13.8.11.7...

  • Seite 55: Egalisierung Vor Der Absorptionsphase {1291

    Studer Innotec SA RCC-02/-03 13.8.12.3 Egalisierung vor der Absorptionsphase {1291} In einem Ladezyklus mit aktiver Egalisierung können Sie mit diesem Parameter einstellen, ob die Egalisierung vor oder nach der Absorptionsphase stattfinden soll. Nach den Werkseinstellungen erfolgt die Egalisierung vor der Absorption.

  • Seite 56: Wochen Zwischen Den Egalisierungen {1285

    Studer Innnotec SA RCC-02/-03 13.8.12.9 Wochen zwischen den Egalisierungen {1285} Anhand dieses Parameters lassen sich die Zeiträume zwischen den Batterieladezyklen mit aktiver Egalisierungsphase festlegen. Bei unvollständigen Ladezyklen (z.B. Laden anhand von Solargeneratoren) erweist sich diese Funktion ebenfalls als nützlich, da auf diese Weise auch die Frequenz der Egalisierungszyklen begrenzt werden kann.

  • Seite 57: Periodische Absorptionsphase {1454

    Studer Innotec SA RCC-02/-03 13.8.14 Periodische Absorptionsphase {1454} Die Schwebeladungsphase und die reduzierte Schwebeladungsphase provozieren eine schichtweise Ablagerung der Säure und des Wassers in der Batterie. Mithilfe der periodischen Absorptionsphase wird diesem Problem entgegengewirkt. A : Dauer der reduzierten Schwebeladungs-...

  • Seite 58: Ausgangsspannung Ac {1286

    Studer Innnotec SA RCC-02/-03 13.9.2 Ausgangsspannung AC {1286} Mit Hilfe dieses Parameters lässt sich die Ausgangsspannung einstellen. In bestimmten Anwendungsbereichen, wie z. B. bei einer begrenzten Energiequelle (Solar- oder Notstromgenerator), kann es sich als vorteilhaft erweisen, die Ausgangsspannung des Wechselrichters zu verringern. Auf diese Art und Weise lässt sich auch der Energieverbrauch ohne negative Auswirkungen auf den Komfort verringern.

  • Seite 59: Wechselrichter Frequenz Erhöhen Bei Voller Batterie {1536

    Studer Innotec SA RCC-02/-03 13.9.6 Wechselrichter Frequenz erhöhen bei voller Batterie {1536} Diese Funktion ermöglicht eine Erhöhung der Frequenz bei einer voll geladenen Batterie. Die Veränderung der Frequenz erfolgt schrittweise und nicht linear (Frequenzsprung). A : Spannung der aktuellen Ladezyklusphase...

  • Seite 60: Maximale Frequenzerhöhung Bei Voller Batterie {1546

    Studer Innnotec SA RCC-02/-03 z.B. Falls der Batterielader eine Absorption durchführt wird die Ausgangsspannung anhand dieser Spannung beeinflusst. Ist der Batterielader in der Schwebeladung wird die Ausgangsspannung anhand dieser Spannung beeinflusst. Falls Sie diesen Parameter mit dem Parameter {1536} verwenden, werden sich die Korrekturen ergänzen(kumulieren).

  • Seite 61: Solsafe System Vorhanden {1438

    Studer Innotec SA RCC-02/-03 Die Standby-Funktion kann deaktiviert werden, indem Sie die Lasterkennung auf 0 stellen. Befindet sich der Xtender im Wechselrichterbetrieb, so bleibt er in diesem Fall dauerhaft eingeschaltet. 13.9.10.2 Dauer zwischen den Standby Impulsen {1189} Mit diesem Parameter können Sie das Intervall zwischen den Standby Impulsen ändern.

  • Seite 62: Verzögerung Vor Transfer {1580

    Studer Innnotec SA RCC-02/-03 Ist die Wechselrichter-/Ladegerät- oder Umschalt-Funktion gesperrt, wird dies durch ein kleines Hängeschloss im Einstellmenü angezeigt. 13.10.2 Verzögerung vor Transfer {1580} Mit diesem Parameter kann das Durchschalten des Transferrelais bei anliegender Eingangsspannung AC-In verzögert werden. Die Verzögerung ist sinnvoll bei Betrieb mit Dieselgeneratoren welche eine Aufwärmzeit benötigen.

  • Seite 63: Anpassen Des Eingangsstroms {1471

    Studer Innotec SA RCC-02/-03 Für die Änderung dieses Wertes steht ein Schnellzugriff zur Verfügung. Die Beschreibung finden sie unter Kapitel" Eingangsstrombegrenzung schnell ändern Seite 16. 13.10.6 Anpassen des Eingangsstroms {1471} Mit diesem Untermenu kann der Eingangsstrom verschiedenen externen Einflüssen angepasst werden.

  • Seite 64: Transferrelais Öffnet Nicht Wenn Max. Eingangsstrom (Input Limit) Überschritten Wird {1436

    Studer Innnotec SA RCC-02/-03 13.10.6.6 Bereich in welchem der Eingangsstrom anhand der Eingangsspannung angepasst wird {1433} Mit diesem Parameter können Sie den Spannungsbereich festlegen in welchem sich der Eingangsstrom anpassen soll. 13.10.6.7 Korrekturkoeffizient Ladestrom entsprechend minimalen Eingangsspannung {1295} Wenn Eingangsspannung...

  • Seite 65: Eingangsspannung Unter Welcher Das Transferrelais Öffnet {1199

    Studer Innotec SA RCC-02/-03 höher als 5ms öffnet. Bei einer Sensibilität von 1 wird sich der Transfer bereits ab Unterbrüchen von 80us öffnen. 13.10.10 Eingangsspannung unter welcher das Transferrelais öffnet {1199} Dieser Parameter legt den Spannungsschwellenwert fest, bei dessen Unterschreitung sich das Umschaltrelais mit Zeitverzögerung öffnet.

  • Seite 66: Installateur - Kontingentierung Der Energie Ac-In {1557

    Studer Innnotec SA RCC-02/-03 Diese Funktion kann auch verwendet werden um Geschwindigkeitssprüngen des Generators bei Laständerungen entgegenzuwirken. Damit der Filter wirksam arbeitet muss die Smart-Boost Funktion {1126} aktiviert werden und die Ladefunktion muss ebenfalls erlaubt sein {1125}. Bei parallel geschalteten Xtendern kann diese Funktion nicht benutzt werden.

  • Seite 67: Betriebsmodus Des Hilfskontaktes {1202} {1311

    Studer Innotec SA RCC-02/-03 13.11.1 Betriebsmodus des Hilfskontaktes {1202} {1311} Die Hilfskontakte können auf vier verschiedene Art und Weise aktiviert bzw. deaktiviert werden: Manuell AN: der Kontakt wird unabhängig von äußeren Bedingungen und Programmierung durch manuelle Betätigung dauerhaft geschlossen Manuell AUS: der Kontakt wird unabhängig von äußeren Bedingungen und Programmierung durch manuelle Betätigung dauerhaft getrennt...

  • Seite 68: Aktivierung In Einem Fixen Zeitmodul {1269} {1378

    Studer Innnotec SA RCC-02/-03 Nachdem die Auswahl der Tage erfolgt ist, muss das Zeitfenster, für welches die Einschränkung gelten soll, genauer definiert werden. Die Einstellung wird mit Hilfe der Parameter "Beginn" und "Ende" vorgenommen. Liegt das Ende vor dem Beginn, wird das Zeitfenster nicht berücksichtigt.
  • Seite 69 Studer Innotec SA RCC-02/-03 13.11.5.1 Xtender OFF {1225} {1333} Der Kontakt aktiviert sich, wenn das Xtender-Kombigerät aufgrund eines Fehlers oder manuell abgeschaltet wurde. 13.11.5.2 Xtender ON {1518} {1519} Der Kontakt aktiviert sich, wenn das Xtender-Kombigerät eingeschaltet wird. 13.11.5.3 Fernsteuereingang aktiv {1543} {1544} Der Kontakt aktiviert sich, wenn der Fernsteuereingang (Remote ON/OFF) aktiv ist.

  • Seite 70: Hilfskontakt Aktiv Entsprechend Batterie Spannung {1245} {1353

    Studer Innnotec SA RCC-02/-03 13.11.5.14 Transferrelais aktiv {1236} {1344} Aktiviert den Hilfskontakt bei gezogenem (aktivem) Transferrelais. 13.11.5.15 AC-Out vorhanden {1237} {1345} Aktiviert den Hilfskontakt, wenn eine Spannung am Ausgang des Xtender-Kombigeräts anliegt. 13.11.5.16 Batterieladung in Hauptladephase (Bulk) {1238} {1346} Aktiviert den Hilfskontakt, wenn sich die Batterie in der Hauptladephase befindet.

  • Seite 71: Hilfskontakt Aktiv Anhand Der Leistung Oder Smart-Boost {1257} {1366

    Studer Innotec SA RCC-02/-03 Die Schwelle um das Relais AUX1 oder AUX2 zu öffnen {1255} {1364}, arbeitet mit einer Temperaturkompensation die nicht deaktiviert werden kann. 13.11.6.1 Dynamische Kompensation der Batteriespannung benutzen {1288} {1354} Wenn die Hilfskontakte in Abhängigkeit der Batteriespannung programmiert werden, können sie die dynamisch kompensierten Werte verwenden.

  • Seite 72: Aktivierung Entsprechend Soc (Nur Mit Bsp) {1501} {1502

    Studer Innnotec SA RCC-02/-03 13.11.9 Aktivierung entsprechend SOC (nur mit BSP) {1501} {1502} Sie können die Hilfskontakte aktivieren anhand des Ladezustandes der Batterie. Sobald der Ladezustand der Batterie unter ein festgelegtes Niveau sinkt aktiviert sich der Hilfskontakt. Eine Zeitspanne kann mit diesem Niveau verbunden werden, das heisst der Batterieladezustand muss während dieser Zeit unterschritten werden bevor sich der Hilfskontakt aktiviert.

  • Seite 73: Erweiterte Funktionen Der Hilfskontakte 1 Und 2 {1489

    Studer Innotec SA RCC-02/-03 13.12 E 2 {1489} RWEITERTE UNKTIONEN DER ILFSKONTAKTE 13.12.1 Kontrolle des Generators Die zwei Hilfskontakte können derart kombiniert werden, dass sie automatisch den Start eines Generators mit elektrischem Anlasser auslösen können. In diesem Fall sind die zwei Kontakte folgenden Funktionen zugeordnet: Der Hilfskontakt 1 dient als Funktionskontakt und der Hilfskontakt 2 als Startkontakt.

  • Seite 74: Systemmenu {1101

    Studer Innnotec SA RCC-02/-03 13.13 S {1101} YSTEMMENU 13.13.1 Fernsteuereingang {1537} Die folgenden Parameter erlauben die Auswirkungen des Fernsteuereingangs auf unterschiedliche Funktionen anzupassen. 13.13.1.1 Fernsteuereingang Aktivierungsmodus {1545} Mit diesem Parameter wird festgelegt ob der Fernsteuereingang bei offenem oder geschlossenem Kontakt aktiv ist.

  • Seite 75: Verbietet Batteriepriorität {1579

    Studer Innotec SA RCC-02/-03 Diese Funktion ist für den Fall wenn Sie zwei Stromquellen haben wobei die sekundäre diese Unterstützung benötigt, z.B. bei einem Netzanschluss und mit zusätzlich einem Generator (Verwendung im Zusammenhang mit {1566} und {1567}. 13.13.1.10 ON/OFF Befehl {1576} Wenn dieser Parameter aktiv ist kann mit einem Impuls auf dem Fernsteuereingang der Xtender ein- und ausgeschalten werden.

  • Seite 76: Batteriespannung Für Priorität Der Batterie {1297

    Studer Innnotec SA RCC-02/-03 Falls Sie einen Xtender im Verbund mit einem VarioTrack oder VarioString und der Option "Priorität der Batterie als Energiequelle" betreiben, wird die "Schwebeladungsspannung" {1140} leicht angehoben um ein Maximum an verfügbarer Energie zu nutzen (+1.2V bei den 48V-Modellen, +0.6V bei den 24V-Modellen und +0.3V bei den 12V-Modellen).

  • Seite 77: Anzahl Erlaubter Kritischer Batterieunterspannungen Vor Definitivem

    Studer Innotec SA RCC-02/-03 Um das automatische Einschalten nach Unterspannungsfehlern der Batterie zu verhindern, programmieren sie den Fehlerzähler {1304} auf den Wert 1. Um einen definitiven Stopp zu verhindern oder das automatische Wiedereinschalten unbegrenzt zu erlauben, programmieren sie den Parameter für die Dauer {1404} mit dem Wert 0.

  • Seite 78: Installateur - Xtender Überwachung Aktivieren (Wd) {1628} Und {1629

    Studer Innnotec SA RCC-02/-03 13.13.7 INSTALLATEUR - Xtender Überwachung aktivieren (WD) {1628} und {1629} Diese Parameter erlauben die Aktivierung des Xtender-Watchdogs (Überwachungsprozess). Dieser dient Systemüberwachung Xcom Kommunikationsmodul. (Der Watchdog- Überwachungsprozess löst im Falle eines Unterbruchs der Kommunikation einen Neustart des Xtenders aus).

  • Seite 79: Batterieladezyklus Synchronisiert Durch Den Master {1555

    13.14.7 INSTALLATEUR – Kompatibilität Minigrid {1437} Dieser Parameter muss aktiviert werden wenn Ihr Xtender in ein Minigrid System integriert wird. Für weitere Informationen bezüglich des Minigrid kontaktieren Sie uns bitte direkt unter info@studer- innotec.com. 13.14.8 INSTALLATEUR – Minigrid mit Batterieenergiemanagement {1577} Dieser Parameter bestimmt ob der Xtender die Energie von seiner Batterie mit den anderen Komponenten in einem Minigrid System teilt.

  • Seite 80: Maximaler Einspeisestrom {1523

    Studer Innnotec SA RCC-02/-03 Der Einspeisestrom entspricht dem Wechselrichterstrom und wird zwischen AC-In und AC-Out aufgeteilt, in Abhängigkeit der Last. Wird am Ausgang die Last erhöht, reduziert sich somit auch der Einspeisestrom in das Netz. 13.15.2 Maximaler Einspeisestrom {1523} Mit diesem Parameter wird der maximale Einspeisestrom bestimmt. Egal welcher Wert dieser Parameter hat, der maximale Eingangsstrom der Quelle wird nicht überschritten {1107} (Input limit).

  • Seite 81: Installateur - Verwenden Einer Definierten Phasenverschiebung Bei Der Einspeisung {1610

    Studer Innotec SA RCC-02/-03 Mit der Funktion der Netzeinspeisung müssen Sie die jeweiligen örtlichen Vorschriften einhalten. Die Einspeisung ins Netz mit Wechselrichtern die an Batterien angeschlossen sind ist in manchen Ländern verboten. Es gibt weder die ENS noch sonst irgendeine andere ähnliche Funktion im Zusammenhang mit der Netzeinspeisung des Xtender.

  • Seite 82: Installateur - Leistung Für Den Zweiten Cos Phi Punkt In % Zu Pnom {1613

    Studer Innnotec SA RCC-02/-03 13.15.6 INSTALLATEUR - Leistung für den zweiten cos phi Punkt in % zu Pnom {1613} Dieser Parameter legt die Leistung (in % von Pnom) fest, an welchem der zweite Punkt für die einstellbare Phasenverschiebungkurve liegen soll.

  • Seite 83: Systeminformationen

    Studer Innotec SA RCC-02/-03 14 SYSTEMINFORMATIONEN Anhand der Systeminformationen können Sie die Versionen Ihrer unterschiedlichen Anlagenkomponenten überprüfen. 14.1 ERNSTEUERUNG Für jede Fernsteuerung erhalten Sie Hinweise auf die jeweilige Hard- und Softwareversion. Darüber hinaus beinhalten die Systeminformationen auch die Kennnummer Ihres Gerätes. Diese einmalige Nummer setzt sich aus den Buchstaben FID und den darauf folgenden Kennzahlen zusammen.

  • Seite 84: Software(S) Aktualisierung

    Neuerungen integriert werden. Die Fernsteuerung RCC-02/-03 kann mit neuen Sprachen versehen werden (max. 4 pro RCC). Weitere Informationen zu den Aktualisierungen und zu den vorhandenen Sprachen erhalten Sie von Ihrem Händler oder gehen Sie direkt auf www.studer-innotec.com/de/downloads/. 15.1 KTUALISIERUNGSPROZESS Bevor Sie die Karte zur Aktualisierung einsetzen ist es besser wenn Sie die Xtender ausschalten (off).

  • Seite 85: Anwendungsbeispiele

    Studer Innotec SA RCC-02/-03 16 ANWENDUNGSBEISPIELE Die nachfolgenden Beispiele verdeutlichen einige Anwendungsbereiche. Die dazugehörigen Parameter werden immer abschließend aufgeführt. Es handelt sich dabei um Wahlparameter und keine Pflichtparameter. Um genauere Informationen zu den einzelnen Parametern zu erhalten, lesen Sie die vorangegangenen ausführlichen Beschreibungen.

  • Seite 86: Einsatz Zur Leistungserhöhung Eines Bereits Vorhandenen Gerätes

    Studer Innnotec SA RCC-02/-03 16.3 INSATZ ZUR EISTUNGSERHÖHUNG EINES BEREITS VORHANDENEN ERÄTES Beschreibung: Bei bereits vorhandenem Wechselrichter bzw. einem bereits vorhandenen Kombigerät aus Wechselrichter und Ladegerät ist eine Leistungserhöhung mit Hilfe eines zusätzlichen Xtenders in Kaskadenschaltung möglich. Die maximale Leistung des ersten Wechselrichters wird durch den maximalen Strom des Transferrelais des Xtender bestimmt.

  • Seite 87: Anhänge

    Studer Innotec SA RCC-02/-03 17 ANHÄNGE 17.1 1: L NHANG ISTE DER ARAMETERABHÄNGIGKEITEN Parameter Minimalwert Maximal wert Batterie- Spannung für Neustart Batterieunter- {1108} {1109} Unterspannung bei {1110} nach Batterie- spannung ohne Last Nominallast Unterspannung Batterie- Batterieunterspannung {1109} Unterspannung bei {1108}...

  • Seite 88: Troubleshoot

    Studer Innnotec SA RCC-02/-03 17.2 ROUBLE SHOOT Troubleshoot Einheit Fehler (050): Datentransfer nicht komplett Problem im Zusammenhang mit der SD- Karte. Der Fehlercode in Klammern erlaubt die Ursache zu bestimmen. Seit der R514 (01.2013) beschreibt eine zweite Meldung den Ursprung des Problems.
  • Seite 89 Lesefehler der Datei. Fehler (123): SD Karte nicht fomartiert SD-Karte ist nicht formatiert Fehler (124): SD Karte nicht kompatibel Die SD-Karte ist nicht kompatibel mit dem Studer System. Eine ausführliche Beschreibung der kompatiblen SD-Karten und Formatierungsoptionen finden Sie in der Xtender-Softwareupdateprozedur. Benutzerhandbuch...
  • Seite 90 Studer Innnotec SA RCC-02/-03 Troubleshoot Einheit Fehler (125): SD Kartenformat nicht Die Art der FAT-Formatierung der SD-Karte erkannt. Sollte FAT sein wird nicht erkannt. Der Datenträger ist zu klein oder zu groß für den gewünschten Formattyp. Die einzige unterstützte Größe ist 512 Bytes.
  • Seite 91 Studer Innotec SA RCC-02/-03 Troubleshoot Einheit Fehler (189): Uneinheitliche Konfigurations Das Konfigurationsfile des Xcom-SMS ist in datei einer zu alten Version geschrieben (inkompatibel). Bitte neueste Version des Xcom-Konfigurators (XcomConfigurator.exe) herunterladen. (190): Die Xcom-SMS ist beschäftigt Der Xcom-SMS ist bereits mit einer Verarbeitung beschäftigt.

  • Seite 92: Parameter-Tabelle

    Studer Innnotec SA RCC-02/-03 18 PARAMETER-TABELLE 18.1 ARAMETER ERNSTEUERUNG Mod. Level Parameter Einheit Werkseinst Werkseinst Werkseinst value Basic 5000 Spracheinstellung Deutsch Expert 5036 WEITERE SPRACHEN Basic 5038 Wahl der zweiten Sprache Text Französisch Französisch Französisch Basic 5039 Wahl der dritten Sprache...
  • Seite 93 Studer Innotec SA RCC-02/-03 Mod. Level Parameter Einheit Werkseinst Werkseinst Werkseinst value Expert 5018 Laden der Xtender Parameter Inst. 5033 Erstellen Xtender Konfigurationsdatei (Masterfile) Expert 5034 Laden Xtender Konfigurationsdatei (Masterfile) Expert 5045 Laden der voreingestellten Xtender Parameter Wählen Sie Expert...

  • Seite 94: Parameter Wechselrichter

    Studer Innnotec SA RCC-02/-03 Mod. Level Parameter Einheit Werkseinst Werkseinst Werkseinst value Basic 5007 HINTERGRUND- BELEUCHTUNG Basic 5093 Funktion der Hintergrund- beleuchtung Text Zeitgesteuert - Zeitgesteuert - Zeitgesteuert Basic 5009 Hintergrund- beleuchtungsdauer Rote Hintergrund- beleuchtung bei Störungen oder Expert 5026 Nein/Ja wenn Geräte OFF...
  • Seite 95 Studer Innotec SA RCC-02/-03 Mod. Level Parameter Einheit Werkseinst Werkseinst Min Werkseinst value Inst. 1287 Initialisierung der Fabrikeinstellungen Expert 1137 BATTERIEVERWALTUNG Expert 1125 Batterielader erlaubt Ja/Nein Inst. 1646 Lader nutzt nur Leistung von AC-Out Nein/Ja Nein Nein Nein Basic 1138...
  • Seite 96 Studer Innnotec SA RCC-02/-03 Mod. Level Parameter Einheit Werkseinst Werkseinst Min Werkseinst value Dauer unterh. Spannung 1 um neuen Zyklus zu Expert 1144 starten Expert 1145 Spannung 2 um neuen Zyklus zu starten 12.3 24.6 49.2 Dauer unterh. Spannung 2 um neuen Zyklus zu...
  • Seite 97 Studer Innotec SA RCC-02/-03 Mod. Level Parameter Einheit Werkseinst Werkseinst Min Werkseinst value Expert 1173 Periodische Absorption erlaubt Nein/Ja Nein Nein Nein Expert 1174 Periodische Absorptionsspannung 14.4 28.8 57.6 37.9 Dauer der reduzierten Schwebeladung vor der Expert 1175 Tage periodischen Absorptionsphase...
  • Seite 98 Studer Innnotec SA RCC-02/-03 Mod. Level Parameter Einheit Werkseinst Werkseinst Min Werkseinst value Sekundärer maximaler Eingangsstrom (AC-In Input Expert 1567 limit) Senken des max. Eingangsstromes anhand der Expert 1527 Nein/Ja Nein Nein Nein Eingangsspannung Senken des maximalen Eingangsstromes anhand Expert...
  • Seite 99 Studer Innotec SA RCC-02/-03 Mod. Level Parameter Einheit Werkseinst Werkseinst Min Werkseinst value ODER ODER ODER Expert 1497 Kombinationsmodus der Ereignisse (AUX 1) Text Funktion Funktion Funktion Expert 1203 Zeiteinschränkungs- menü (AUX 1) Expert 1204 Programm 1 (AUX 1) kein...
  • Seite 100 Studer Innnotec SA RCC-02/-03 Mod. Level Parameter Einheit Werkseinst Werkseinst Min Werkseinst value Expert 1278 Programm 3 (AUX 1) kein kein kein alle Expert 1279 Wochentag 3 (AUX 1) Tage kein Tag alle Tage kein Tag alle Tage kein Tag...
  • Seite 101 Studer Innotec SA RCC-02/-03 Mod. Level Parameter Einheit Werkseinst Werkseinst Min Werkseinst value Expert 1248 Verzögerung vor Aktivierung 1 (AUX 1) Expert 1249 Batteriespannung 2 (AUX 1) Nein/Ja Expert 1250 Batterie- spannungswert 2 (AUX 1) 11.9 23.9 47.8 Expert 1251 Verzögerung vor Aktivierung 2 (AUX 1)
  • Seite 102 Studer Innnotec SA RCC-02/-03 Mod. Level Parameter Einheit Werkseinst Werkseinst Min Werkseinst value Aktivierung entsprechend Batterielade- zustand SOC Expert 1582 Nein/Ja Nein Nein Nein 2 (AUX 1) Expert 1583 Aktivierung unter Ladezustand SOC 2 (AUX 1) Expert 1584 Verzögerung 2 (AUX 1)
  • Seite 103 Studer Innotec SA RCC-02/-03 Mod. Level Parameter Einheit Werkseinst Werkseinst Min Werkseinst value kein kein kein alle Inst. 1326 Wochentag (AUX 2) Tage kein Tag alle Tage kein Tag alle Tage kein Tag Tage Inst. 1327 Startzeit (AUX 2) Std:min...
  • Seite 104 Studer Innnotec SA RCC-02/-03 Mod. Level Parameter Einheit Werkseinst Werkseinst Min Werkseinst value AC-In vorhanden, aber mit ungenügenden Werten Expert 1342 Nein/Ja Nein Nein Nein (AUX 2) Expert 1343 AC-In Ok (AUX 2) Nein/Ja Nein Nein Nein Expert 1344 Transferrelais aktiv (AUX 2)
  • Seite 105 Studer Innotec SA RCC-02/-03 Mod. Level Parameter Einheit Werkseinst Werkseinst Min Werkseinst value Expert 1371 Leistungslevel 2 Wert in % von Pnom (AUX 2) % Pnom Expert 1372 Verzögerung vor Aktivierung 2 (AUX 2) Expert 1373 Aktivierung Leistungslevel 3 (AUX 2)
  • Seite 106 Studer Innnotec SA RCC-02/-03 Mod. Level Parameter Einheit Werkseinst Werkseinst Min Werkseinst value Expert 1491 Generator Start Stop aktiviert Nein/Ja Nein Nein Nein Expert 1493 Anzahl Startversuche Expert 1492 Anlasser Dauer (mit AUX2) Expert 1494 Zeit zwischen den Startversuchen Unterbruch- / Aktivierungszeit des Hauptkontakts...
  • Seite 107 Studer Innotec SA RCC-02/-03 Mod. Level Parameter Einheit Werkseinst Werkseinst Min Werkseinst value Dauer des Intervalls für den Zähler für kritische Expert 1405 3000 3000 3000 Batterie- Unterspannungen Expert 1131 Nach Ueberspannung Nein/Ja Expert 1132 Nach Ueberlast Nein/Ja Expert 1533 Dauer für Restart nach Ueberlast...
  • Seite 108 Studer Innnotec SA RCC-02/-03 Mod. Level Parameter Einheit Werkseinst Werkseinst Min Werkseinst value Verwenden einer definierten Phasenverschiebung bei Inst. 1610 Nein/Ja Nein Nein Nein der Einspeisung Inst. 1622 Cos phi bei P = 0% Text Cos phi bei der Leistung definiert durch den Parameter Inst.

  • Seite 109: Index Der Parameternummern {Xxxx

    Studer Innotec SA RCC-02/-03 19 INDEX DER PARAMETERNUMMERN {XXXX} {1100} ........38 {1176} ........53 {1245} ......66, 82 {1101} ........70 {1186} ........53 {1246} ......66, 82 {1107}17, 20, 31, 33, 36, 39, {1187} ....... 41, 56, 81 {1247} ......
  • Seite 110 Studer Innnotec SA RCC-02/-03 {1310} ........62 {1370} ........67 {1492} ........69 {1311} ........63 {1371} ........67 {1493} ........69 {1312} ........63 {1372} ........67 {1494} ........69 {1313} ........64 {1373} ........67 {1497} ........63 {1314} ........
  • Seite 111 Studer Innotec SA RCC-02/-03 {1568} ........46 {1600} ........71 {5021} ........26 {1569} ......62, 68 {1601} ........66 {5026} ........26 {1570} ......62, 68 {1602} ........66 {5027} ........26 {1571} ........75 {1607} ........58 {5030} ........24 {1574} ........
  • Seite 112 Studer Innnotec SA RCC-02/-03 V4.6.0 Benutzerhandbuch...
  • Seite 114 Studer Innotec SA Rue des Casernes 57 1950 Sion – Switzerland : +41(0) 27 205 60 80 Fax : +41(0) 27 205 60 88 info@studer-innotec.com www.studer-innotec.com...

Diese Anleitung auch für:

Rcc-02

Inhaltsverzeichnis
