RCC-02/-03 Fernsteuerung Quick guide Das vollständige Benutzerhandbuch der RCC-02/03 ist auf dem beigelegten USB-Stick verfügbar. Alle Benutzerhandbücher sind auch auf unserer Website www.studer-innotec.com verfügbar. Studer Innotec SA 2018 – V 6.0.0 4O9C7...
Ebenso übernehmen wir keinerlei Verantwortung für patentrechtliche Verletzungen oder die Verletzung etwaiger Rechte Dritter, die aus der Verwendung dieser Produkte resultieren. In keinem Fall ist Studer Innotec für Schäden haftbar zu machen, die den Wert des Produktes zum Kaufzeitpunkt übersteigen.
Jedes Gerät ist mit einem Schalter ausgerüstet wo Sie zwischen "O" offen und "T" terminiert wählen können. In der Werkseinstellung ist die Terminierung bei allen Studer Innotec-Produkten aktiviert. Die beiden Geräte welche am Ende der Linie (nur ein Buskabel) sind müssen terminiert "T" werden und alle (mit zwei Buskabeln)anderen sind auf offen "O"...
Seite 4

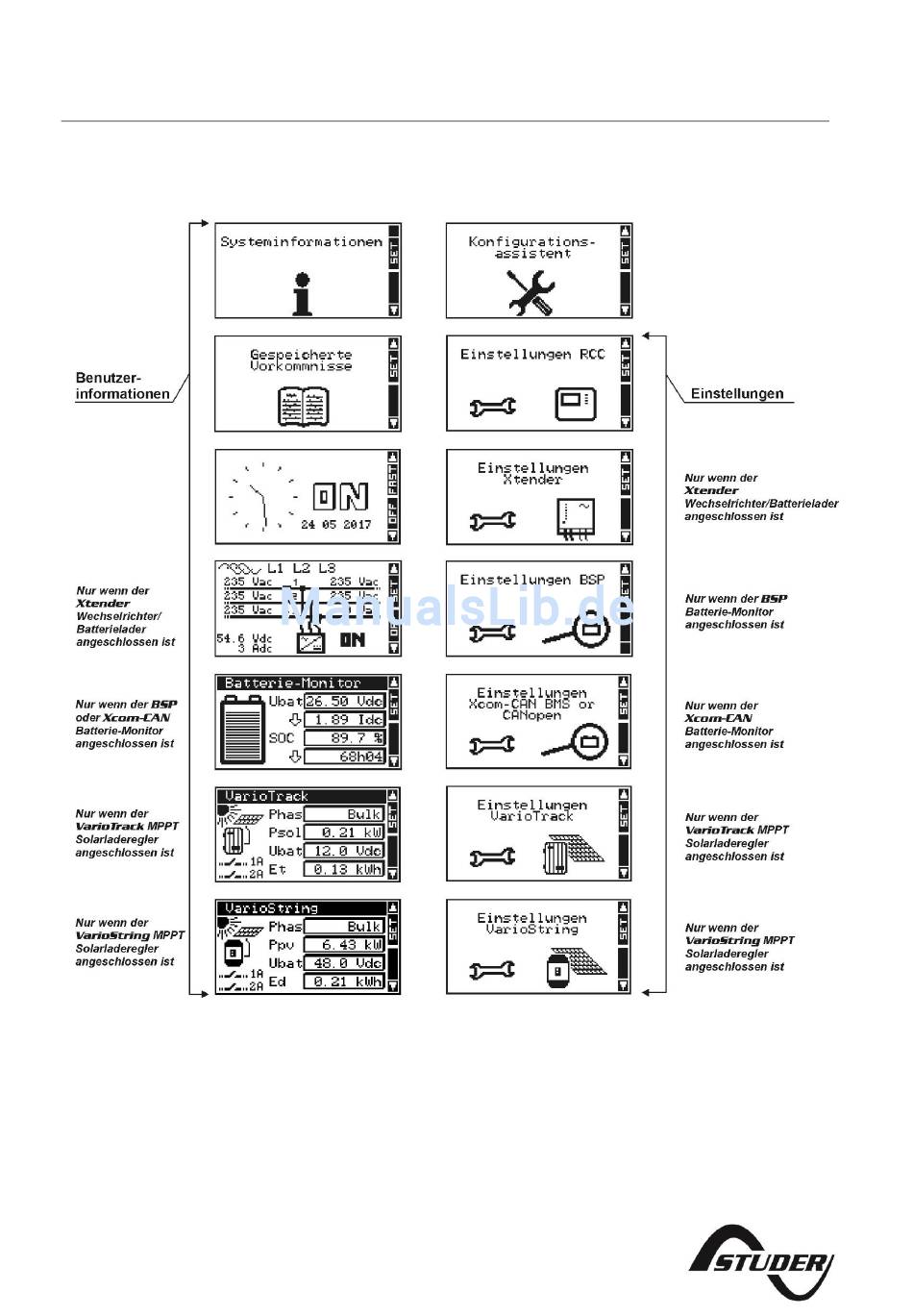

1 Minute. Dank dem neuen Konfigurationsassistenten, ist dies die Zeit welche Sie benötigen, um ein neues Xtender-/Vario-System einzurichten. Auf der Fernsteuerung RCC-02/-03 beantworten Sie ein paar einfache Fragen und alle Studer Geräte im System werden so konfiguriert das eine optimale Leistung gewährleistet ist.
Seite 5
Studer Innotec SA Quickguide RCC-02/-03 ABMESSUNGEN RCC-02 RCC-03 Quickguide V 6.0.0...
Studer Innotec SA Quickguide RCC-02/-03 PARAMETRIERUNGEN INSTELLUNGEN DER ERNSTEUERUNG Level Parameter Werkseinst Basic 5000 Spracheinstellung 0 Deutsch Expert 5036 WEITERE SPRACHEN Basic 5038 Wahl der zweiten Sprache Französisch Basic 5039 Wahl der dritten Sprache Deutsch Basic 5040 Wahl der vierten Sprache...
Studer Innotec SA Quickguide RCC-02/-03 Level Parameter Werkseinst Inst. 1458 Hilfskontakt aktiv bei Temperatur über (AUX 2) 3 °C Inst. 1459 Hilfskontakt deaktiviert bei Temperatur unter (AUX 2) 5 °C Expert 1502 Aktivierung entsprechend SOC (nur mit BSP) (AUX 2)
Seite 16
Studer Innotec SA Quickguide RCC-02/-03 Level Parameter Werkseinst Anzahl erlaubter Batterie- Unterspannungen vor Expert 1304 definitivem Stopp Expert 1404 Dauer des Intervalls für den Batterie- Unterspannungs- Zähler 0 Sek Anzahl erlaubter kritischer Batterie- Unterspannungen Expert 1305 vor definitivem Stopp Dauer des Intervalls für den Zähler für kritische Batterie-...
Studer Innotec SA Quickguide RCC-02/-03 BSP O PTIONEN Level Parameter Werkseinst Basic 6000 GRUNDEINSTELLUNGEN (BSP) Basic 6057 Systemspannung Automatisch Basic 6001 Nominal Kapazität 110 Ah Basic 6002 Nominale Entladezeit (C-Grad) 20 h Basic 6017 Shunt Nennstrom 500 A Basic 6018...
Seite 18
Studer Innotec SA Quickguide RCC-02/-03 Level Parameter Werkseinst Expert 6062 SOC für Backup 100% Expert 6063 SOC für Einspeisung 100% Expert 6064 Benutzen der Stromwert- Limiten statt die empfohlenen Werte Nein MPPT O ARIO RACK PTIONEN Level Parameter Werkseinst Basic...
Seite 19
Studer Innotec SA Quickguide RCC-02/-03 Level Parameter Werkseinst Expert 10028 Neuer Ladezyklus Expert 10029 Neuer Ladezyklus manuell starten Expert 10030 Spannung 1 um neuen Zyklus zu starten 12.2/24.4/48.8 Vdc Expert 10031 Dauer unterh. Spannung 1 um neuen Zyklus zu starten...
Seite 21
Studer Innotec SA Quickguide RCC-02/-03 Level Parameter Werkseinst Desaktivierung wenn die Batterie in Schwebe- Expert 10140 Nein ladungsphase (AUX 1) Expert 10141 Reset Programmierung (AUX1) Expert 10142 HILFSKONTAKT 2 Expert 10143 Betriebsmodus des Hilfskontaktes (AUX 2) Automatisch Expert 10144 Kombinationsmodus der Ereignisse (AUX 2)
Seite 22
Studer Innotec SA Quickguide RCC-02/-03 Level Parameter Werkseinst Expert 10179 Aktivierungs temperatur des Hilfskontakt (AUX 2) 3 °C Expert 10180 Abschalttemperatur des Hilfskontakt (AUX 2) 5 °C Aktivierung nur wenn die Batterie in der Bulk Phase ist Expert 10181 Nein...
Seite 23
Studer Innotec SA Quickguide RCC-02/-03 Level Parameter Werkseinst Expert 14008 Absorptionsphase erlaubt Expert 14009 Absorptionsspannung 57.6 Vdc Expert 14010 Forcierte Absorptionsphase Expert 14011 Absorptionsdauer 120 min Expert 14012 Ende der Absorptionsphase ab einem Minimalstrom Nein Expert 14013 Minimalstrom um Absorptionsphase zu verlassen...
Seite 24
Studer Innotec SA Quickguide RCC-02/-03 Level Parameter Werkseinst Expert 14196 Kontrollart PV Erdung Keine Kontrolle Expert 14180 Art des MPPT Algorithmus Expert 14197 Art des MPP tracking PV Expert 14198 Fixe PV Spannung 500 Vdc Expert 14199 Ratio der PV Leerlaufspannung Inst.
Seite 25
Studer Innotec SA Quickguide RCC-02/-03 Level Parameter Werkseinst Expert 14084 Bat. Hauptladungsphase (Bulk) (AUX 1) Nein Expert 14085 Bat. in Absorptionsphase (AUX 1) Nein Expert 14086 Bat. in Egalisierungsphase (AUX 1) Nein Expert 14087 Bat. in Schwebeladungsphase (AUX 1) Nein...
Seite 26
Studer Innotec SA Quickguide RCC-02/-03 Level Parameter Werkseinst Expert 14126 Aktiviert im Nachtmodus (AUX 2) Nein Aktivierungs Verzögerung nach dem Umschalten in den Expert 14127 1 min Nachtmodus (AUX 2) Aktivierungszeit des Hilfskontaktes 2 im Nachtmodus Expert 14128 1 min...
Studer Innotec SA Quickguide RCC-02/-03 Info. Benennung Einheit Beschreibung 3168 Text Übertemperatur Zustand (No Error, TR.Alarm, TR.Error, EL.Error, EL.Stop) AC-Eingang (B) 3011 U in Eingangsspannung 3012 I in Eingangsstrom 3138 P in Eingangs- scheinleistung 3137 P in a Eingangs- aktivleistung...
Studer Innotec SA Quickguide RCC-02/-03 Info. Benennung Einheit Beschreibung 15035 Upm2 Max Tages-PV2- Spannung 15036 Ibmx Max Tages-PV- Strom 15037 Ppmx Max Tages-PV- Leistung 15038 Ppm1 Max Tages-PV1- Leistung 15039 Ppm2 Max Tages-PV2- Leistung 15040 Ubmx Max Tages- Batteriespannung 15041...
Seite 33
15 Stopp (015): Ueberlast Wechselrichter Die vom Wechselrichter abverlangte Leistung überschritt die zulässigen Grenzwerte. Prüfen der Verbraucher/Lasten. Die Grenzwerte Pnom oder P30 müssen eingehalten werden. Die RCC-02 kann die Leistung welche am AC-out geliefert wird, anzeigen. Quickguide V 6.0.0...
Seite 34
Studer Innotec SA Quickguide RCC-02/-03 Meldung Troubleshoot 16 Alarm (016): Fehler der Lüftung XT: Fehlerfreie Funktion der Ventilatoren festgestellt kontrollieren, z.B. beim Anschliessen des Gerätes an die Batterie. Ungehinderte Luftströmung und Sauberkeit der Ventilatoren und im Innern des Geräts prüfen.
Seite 35
Studer Innotec SA Quickguide RCC-02/-03 Meldung Troubleshoot Stopp (025): Unbekannte Nicht kompatible Hardware/Software. Versuchen Steuerplatine, Software Update nötig die Software auf die neuste Version zu updaten, Stopp (026): Unbekannte ansonsten Lieferant kontaktieren. Leistungsplatine Software Update nötig Stopp (032): Soft inkompatibel mit...
Seite 36
59 Stopp (059): Ueberlast Wechselrichter Die vom Wechselrichterverlangte Ausgangsleistung liegt über der aktuellen Begrenzung (Pnom oder P30). Ueberprüfen, dass die Last(en) die Leistung des Xtenders nicht überschreiten. Die Leistung, welche am Wechselrichterausgang bezogen wird kann auf der RCC-02 angezeigt werden. V 6.0.0 Quickguide...
Seite 37
Studer Innotec SA Quickguide RCC-02/-03 Meldung Troubleshoot Alarm (060): Maximaldauer des Tritt auf wenn die unter "Maximale Dauer der Hilfskontakt 1 überschritten Aktivierung" {1512}{1513} aktiviert wurde und die Alarm (061): Maximaldauer des maximale Aktivierungszeitdauer überschritten Hilfskontakt 2 überschritten wurde. Dies kann z.B. aufterten, wenn die zum Laden der Batterie verfügbare Leistung nicht ausreicht, eine...
Seite 38
Studer Innotec SA Quickguide RCC-02/-03 Meldung Troubleshoot 79 Stopp (079): Mehr als 9 XTs im System Die maximale Anzahl von Xtendern in einem Bussystem ist 9. Es wurden mehr als 9 Xtender detektiert. Anzahl Xtender und Busverkabelung prüfen. Wenn die Anzahl Xtender kleiner gliech 9 ist, einen RESET der Xtender {1468} auslösen, damit...
Seite 39
Fehler erzeugt. Schreib- oder Lesefehler der Datei. 123 Fehler (123): SD Karte nicht fomartiert SD-Karte ist nicht formatiert 124 Fehler (124): SD Karte nicht kompatibel Die SD-Karte ist nicht kompatibel mit dem Studer System. Eine ausführliche Beschreibung der kompatiblen SD-Karten und Formatierungsoptionen finden Sie in der Xtender- Softwareupdateprozedur.
Seite 40
Gerät auf dem CAN-Bus vorhanden. RCC mit nur einem Gerät verbinden und FID-Änderung erneut versuchen. 173 Fehler (173): Inkompatibles Xtender. Bitte wenden Sie sich an Studer Innotec SA 174 (174): Unerreichbarer Parameter, von der Xcom-CAN verwaltet 175 Stopp (175): Kritische Unterspannung Der kritische Unterspannungspegel ist erreicht und das Gerät wird sofort angehalten.
Seite 41
Studer Innotec SA Quickguide RCC-02/-03 Meldung Troubleshoot 177 (177): Hinweis zur Inbetriebnahme von Das Gerät hat eine Initialisierung durchgeführt, d.h. einem Xtender einen (Neu)start. Dies kann vorkommen wenn entweder das Gerät wieder mit der Batterie verbunden wurde oder wenn ein RESET der AUX- Kontakte {1569}, {1570} oder ein Software-reset {1468} ausgelöst wurde.
Seite 42
Hardwareprobleme oder Probleme beim Lesen der Version zurückzuführen sein (z.B. das Gerät hat Kondensation). 207 (207): Aktivierung Relais AUX 1 Die Bedingungen zur Aktivierung des AUX1 sind gegeben, AUX1 wird aktiviert. Auf der RCC-02/03 wird der Grund zur Aktivierung angegeben. V 6.0.0 Quickguide...
Seite 43
209 (209): Aktivierung Relais AUX 2 Die Bedingungen zur Aktivierung des AUX2 sind gegeben, AUX2 wird aktiviert. Auf der RCC-02/03 wird der Grund zur Aktivierung angegeben. 210 (210): Deaktivierung Relais AUX 2 Die Bedingungen zur Aktivierung des AUX2 sind nicht mehr gegeben, AUX2 wird deaktiviert.
Seite 44
Studer Innotec SA Rue des Casernes 57 CH -1950 Sion, Schweiz +41 (0) 27 205 60 80 +41 (0) 27 205 60 88 info@studer-innotec.com www.studer-innotec.com...
