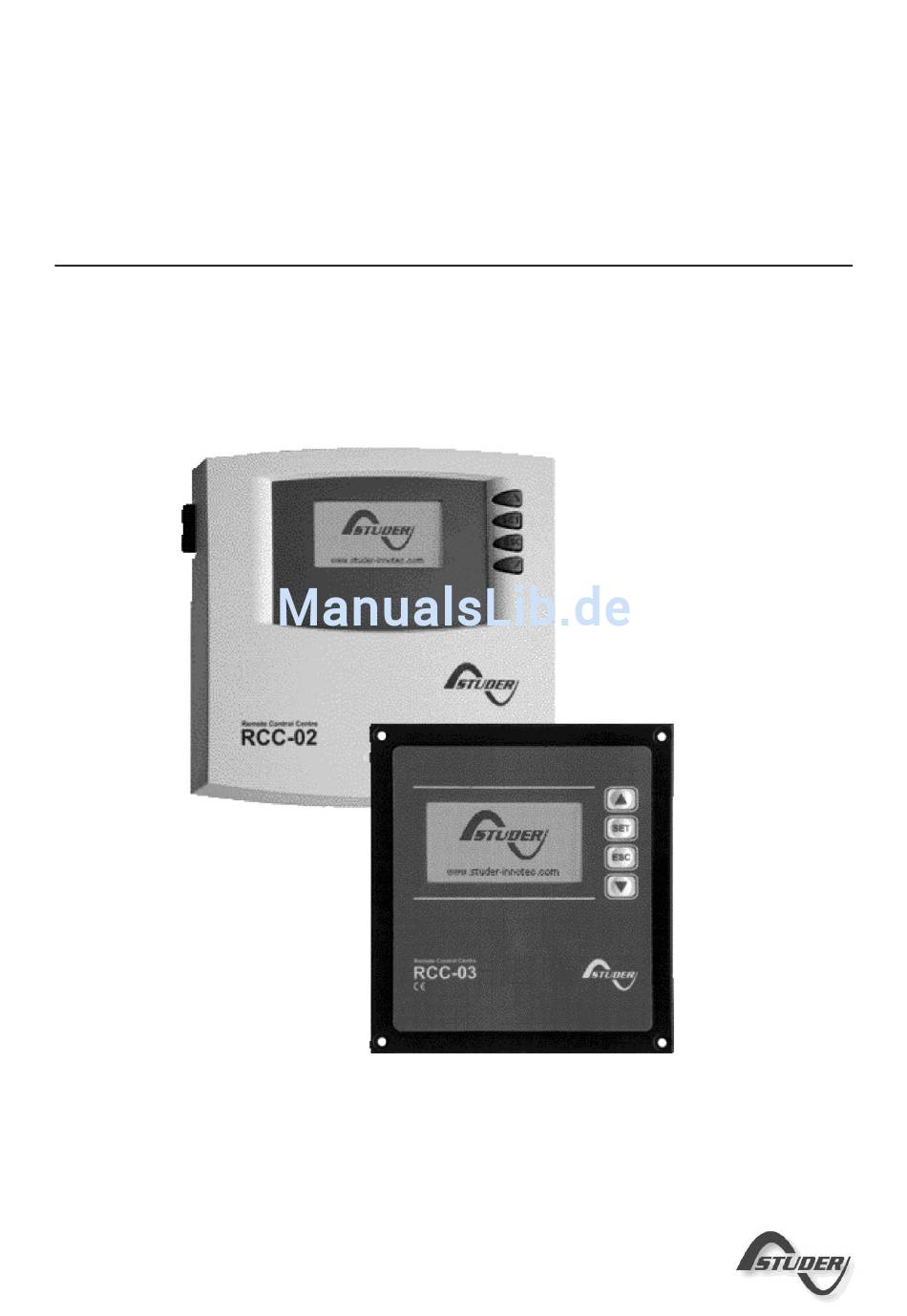

Fernsteuerung und Programmiermodul
und
für Geräte der
RCC-02
RCC-03
Xtender-Reihe
Benutzerhandbuch
SA
STUDER Innotec
2011 – V4.1.0
51M

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Studer RCC-02

Inhaltszusammenfassung für Studer RCC-02

  • Seite 1 Fernsteuerung und Programmiermodul für Geräte der RCC-02 RCC-03 Xtender-Reihe Benutzerhandbuch STUDER Innotec 2011 – V4.1.0...
  • Seite 3 Versionshinweis Dieses Dokument gilt für alle Firmware-Versionen ab V1.3.34 der Fernsteuerungen. Zur Kontrolle finden sie die Angaben über die jeweilige Version ihres Systems im Menü „Systeminformationen“. Beschreibung Seite 80 Copyright © Studer Innotec SA. Alle Rechte vorbehalten.

  • Seite 5: Inhaltsverzeichnis

    RCC-02/-03 ÜBERSICHT Vorwort................................7 Konventionen ..............................7 Recycling der Produkte............................. 7 EG-Konformitätserklärung ..........................8 Kontaktdaten von Studer Innotec ........................8 Ihr Verkäufer ................................ 8 Vorsichtsmaßnahmen und Hinweise ......................9 Gewährleistung ..............................9 Haftungsausschluss ............................9 Sicherheitshinweise ............................9 Annahme der Softwarelizenzbestimmungen und Updates ............... 9 Kompatibilität ..............................
  • Seite 6 RCC-02/-03 Trennung der Datenfelder in den CSV - Dateien {5032} ................. 24 Erweiterte Speicherfunktionen {5069} ......................24 Speichern der Nachrichten {5030} ......................24 Speichern und Wiederherstellen Fernsteuerung {5049} ..............24 Speichern der Betriebsparameter der Fernsteuerung {5015} ............24 Laden der Betriebsparameter in die Fernsteuerung {5016} ............24 Speicher- und Wiederherstellungs- Xtender {5050} ................
  • Seite 7 RCC-02/-03 Parametrierung eines Systems mit mehreren Xtendern ................37 Benutzerebenen und Zugriff ........................... 37 Voreingestellte Funktionen der Hilfskontakte ....................37 Zugriff zu den Parametern ..........................38 Zugriff zu einem Parameter anhand seiner Nummer ................38 Zugriff zu einem Parameter durch das Menu.................... 38 INSTALLATEUR - Anwendungs- und Zugriffsebene ..................
  • Seite 8 RCC-02/-03 Beenden der Egalisierung anhand der Stromstärke {1168} ............53 Stromlimit um Egalisierungsphase zu beenden {1169} ..............53 Reduzierte Schwebeladung {1453} ....................... 53 Reduzierte Schwebeladung erlaubt (reduced floating) {1170} ..........53 Zeit der Schwebeladung vor der reduzierten Schwebeladung {1171} ........53 Reduzierte Schwebeladungsspannung {1172} ................
  • Seite 9 RCC-02/-03 Aktiver Filter des Eingangsstroms {1575} ....................63 HILFSKONTAKT 1 {1201} und 2 {1310} ......................63 Standardfunktionen ............................64 Betriebsmodus des Hilfskontaktes {1202} {1311} .................. 64 Kombinationsmodus der Ereignisse {1497} {1498} ................65 Zeiteinschränkungsmenü {1203} {1312} ....................65 Aktivierung in einem fixen Zeitmodul {1269} {1378} ................65 Hilfskontakt aktiv bei Ereignis {1455} {1456}...................
  • Seite 10 RCC-02/-03 On/Off Steuerung {1576} ........................72 Aktiviert durch Zustand von AUX1 {1578} ..................72 Verbietet die Batteriepriorität {1579} ....................73 Priorität der Batterie als Energiequelle {1296} ..................73 Batteriespannung als Priorität {1297} ....................73 Dauer des akustischen Alarms {1565} ....................73 Automatische Neustarts {1129} .......................

  • Seite 11: Vorwort

    Terminologie: Zum besseren Verständnis dieser Anleitung werden einheitlich folgende Termini verwendet: RCC – Beziehen sich die Erläuterungen sowohl auf die Fernsteuerung RCC-02 als auch auf die Fernsteuerung RCC-03 wird einheitlich die Bezeichnung RCC verwendet. Anlage – Bezeichnet sowohl die Gesamtheit aller miteinander verbundenen elektrischen Bauteile als auch die Stromquelle (öffentliches Netz, Notstromgenerator), einen oder mehrere Xtender mit...

  • Seite 12: Eg-Konformitätserklärung

    RCC-02/-03 EG-K ONFORMITÄTSERKLÄRUNG Die in dieser Anleitung erwähnten Fernsteuerungen RCC-02/-03 entsprechen folgenden Normen: EN 60950:2005, EN 61000-6-2:2005, EN 61000-6-3:2007 EN 60529:2001 CH – 1950 Sion, September 2011 Studer Innotec (R. Studer) ONTAKTDATEN VON TUDER NNOTEC Studer Innotec SA Rue des Casernes 57 CH –...

  • Seite 13: Vorsichtsmaßnahmen Und Hinweise

    Ebenso übernehmen wir keinerlei Verantwortung für patentrechtliche Verletzungen oder die Verletzung etwaiger Rechte Dritter, die aus der Verwendung dieser Produkte resultieren. In keinem Fall ist Studer Innotec für Schäden haftbar zu machen, die den Wert des Produktes zum Kaufzeitpunkt übersteigen.

  • Seite 14: Kompatibilität

    UNKTIONEN Um die Fernbedienung RCC-02, RCC-03 in seiner erweiterten Version anwenden zu können, benötigen Sie eine Erlaubnis von Studer Innotec für die Installierter oder INSTALLATEUR Ebene. Bei Ihrer Akkreditierung erhalten Sie eine Code-Nummer welcher Ihnen den Zugriff auf diese Funktionen ermöglicht.

  • Seite 15: Einführung

    RCC-02/-03 EINFÜHRUNG Herzlichen Glückwunsch! Mit der RCC-Fernsteuerung haben Sie ein Gerät erworben, das Ihnen die Einstellung zahlreicher Funktionen an den Geräten der Xtender-Produktreihe erleichtern wird. Mit Hilfe dieser Fernsteuerung lassen sich zahlreiche Parametereinstellungen zur Optimierung der Funktionsweise der Anlage vornehmen. So bleibt der Xtender trotz seiner zahlreichen Einstellmöglichkeiten ein leicht zu bedienendes Gerät.

  • Seite 16: Sd-Karte

    RCC-02/-03 SD-K ARTE Die RCC-Fernsteuerung ist mit einem SD-Speicherkartenlesegerät (Secure Digital) ausgestattet. Die SD-Speicherkarte (im Lieferumfang enthalten) dient der Speicherung zahlreicher Funktionen, die im Rahmen dieser Anleitung näher erläutert werden. Sie ermöglicht unter anderem die Speicherung statistischer Daten, die Durchführung von...

  • Seite 17: Anschluss

    RCC-02/-03 ANSCHLUSS Montieren Sie zunächst die Fernsteuerung RCC-02 mit drei Schrauben fest auf einer ebenen Unterlage. Die Fernsteuerung RCC-03 ist eine Einbauausführung, und sie muss mit 4 Schrauben in einer ebenen Platte festgeschraubt werden. Verbinden sie diese anschließend anhand des dafür vorgesehenen Kabels mit dem Wechselrichter.

  • Seite 18: Xtender Xth

    RCC-02/-03 Xtender XTH Zum Aktivieren der Terminierung am Xtender des Typs XTH bewegen Sie die zwei Mini-Schalter auf die T-Stellung. Zum Deaktivieren bewegen Sie die zwei Mini-Schalter nach unten auf die O-Stellung. Xtender XTM Zum aktivieren der Terminierung am Xtender des Typs XTM schieben Sie den Minischalter auf die Position T nach rechts.

  • Seite 19: Abmessungen

    RCC-02/-03 ABMESSUNGEN RCC-02 RCC-03 Benutzerhandbuch V4.1.0...

  • Seite 20: Schnellinbetriebnahme

    RCC-02/-03 SCHNELLINBETRIEBNAHME Die Fernsteuerung RCC ermöglicht den Zugang zu sehr vielfältigen Einstellungen, Reglungen und Programmierungen. Allerdings genügt es für die meisten Anwendungen, für die einwandfreie Funktion einer Analage wenige Parameter anzupassen. INSTELLEN DER PRACHE Zum besseren Verständnis der Angaben empfehlen wir die Fernsteuerung auf die Deutsche Sprache einzustellen.

  • Seite 21: Anpassung An Die Batterie

    RCC-02/-03 Drücken sie die Taste SET um ins Menu „Grundeinstellungen“ zu kommen und nochmals SET zum Einstellen des maximalen Stromes Ihrer AC-Quelle. Sie können jetzt den Xtender an die zur Verfügung stehende AC-Spannungsquelle anpassen. Maximaler Eingangsstrom AC (Input limit) {1107} .

  • Seite 22: Freigabe Der Funktion Smart-Boost

    RCC-02/-03 Drücken sie die Taste SET um Einstellungen vorzunehmen und nochmals die Taste SET für den Zugang zum Menü Grundeinstellungen. Fahren sie weiter mit der Taste „Pfeil nach unten“. In diesem Menü können sie den gewünschten Ladestrom für ihre Batterie eingeben.

  • Seite 23: Hauptmenüs

    RCC-02/-03 HAUPTMENÜS Durch den Anschluss der Fernsteuerung an einen Xtender erhält man Zugriff auf unterschiedliche Menüs mit mehreren verschiedenen Kategorien. Systeminformationen Ereignishistorie der Anlage Echtzeitinformationen zum Betriebszustand der Anlage Verschieden Messungen durchgeführt durch den BSP (Nur wenn der BSP anwesend ist)

  • Seite 24: Ein-/Ausschalten Des Xtender-Kombigerätes

    RCC-02/-03 Entsprechend dem Systemaufbau werden zusätzliche Menüs und Informationen angezeigt. In Parallel und oder 3-Phasen- Systemen erscheinen automatisch die folgenden Anzeigen: Kontinuierliche Anzeige des Anlagenzustandes und der Werte. EIN-/AUSSCHALTEN DES XTENDER-KOMBIGERÄTES Das Ein- bzw. Ausschalten des Xtender mit der Fernsteuerung ist ab den beiden Hauptanzeigen möglich.

  • Seite 25: Einstellen Der Rcc-Fernsteuerung

    Französisch, Deutsch und Spanisch. Es besteht die Möglichkeit andere Sprachen zu speichern. Dazu müssen Sie eine SD Karte verwenden mit der aktuellsten Version welche auf unserer Webseite erhältlich ist (www.studer-innotec.com/support). Erkundigen sie sich bei ihrem Händler ob die gewünschte Sprache zur Verfügung steht. Die englische Sprache kann nicht ersetzt werden.

  • Seite 26: Einstellung Der Uhrzeit {5001} Und Des Datums {5002

    RCC-02/-03 Um eine der drei Sprachen durch eine andere zu ersetzen, gehen sie wie folgt vor: Sie benötigen eine SD-Karte mit der gewünschten Sprache. Führen sie diese SD-Karte in die Fernsteuerung. Eventuell erfolgt eine automatische Anpassung der Software ihrer Fernsteuerung, Warten sie bitte bis diese Anpassung abgeschlossen ist bevor sie weiterfahren.

  • Seite 27: Installateur - Gruppierte Modifikation Der Xtender Parameter Ebene {5042

    RCC-02/-03 Benutzen sie diesen Befehl nach dem die Anlage mit der Benutzerebene EXPERT parametriert wurde. Somit werden nachträgliche Änderungen der Anlage durch Unachtsamkeit oder durch Änderungen Dritter verhindert. INSTALLATEUR - G {5042} RUPPIERTE ODIFIKATION DER TENDER ARAMETER BENE Forciert alle Xtender Parameter auf die Ebene {5043} Diese Funktion ermöglicht eine totale Änderung aller Zugriffsebenen.

  • Seite 28: Laden Aller Daten {5068

    Sprache die Sie verwenden muss diese Zeichen angepasst werden um richtig interpretiert zu werden. Sie können wählen zwischen “automatischem” Modus (dieser wird das Trennzeichen automatisch der in der RCC-02/-02 gewählten Sprache anpassen), einem Koma (,) oder einem Semikolon (;). In den Sprachen Französisch/Deutsch/Italienisch wird normalerweise das Semikolon verwendet während im Englischen und Chinesischen das Komma genutzt wird.

  • Seite 29: Speicher- Und Wiederherstellungs- Xtender {5050

    RCC-02/-03 Speicher- und Wiederherstellungs- Xtender {5050} Speichern der Xtender-Betriebsparameter {5017} Diese Funktion ermöglicht die Speicherung der Betriebsparameter eines Xtender auf der SD-Karte. Diese kann anschließend zur Übertragung der Parameter auf einen anderen XTENDER verwendet werden. Für jeden Xtender kann nur eine Datei erstellt werden.

  • Seite 30: Einstellen Der Hintergrundbeleuchtung {5007

    RCC-02/-03 {5007} INSTELLEN DER INTERGRUNDBELEUCHTUNG Hintergrundbeleuchtung, immer aus {5008} Dieser Parameter ermöglicht eine Aktivierung bzw. Deaktivierung der Hintergrundbeleuchtung. Bei aktivierter Hintergrundbeleuchtung kann über einen zusätzlichen Parameter deren Dauer eingestellt werden. Hintergrundbeleuchtungsdauer {5009} Dieser Parameter legt fest, nach welcher Inaktivitätsdauer sich die Hintergrundbeleuchtung automatisch abschaltet.

  • Seite 31: Informationen Zum Betriebszustand Des Geräts

    RCC-02/-03 INFORMATIONEN ZUM BETRIEBSZUSTAND DES GERÄTS Die Systeminformationen werden auf zwei verschiedene Arten angezeigt: der vereinfachten Anzeige und der einstellbaren Anzeige. Nur ab einer dieser beiden Anzeigen kann das System an- bzw. ausgeschaltet werden. Für nähere Informationen lesen Sie bitte den Abschnitt „Ein-/ Ausschalten des Xtender Kombigerätes“.
  • Seite 32 RCC-02/-03 Durch Drücken der ESC-Taste gelangen Sie jederzeit zurück ins Startmenü. Folgende Informationen stehen zur Verfügung: Informationen zum Netzeingang AC-In Eingangsspannung AC-In Eingangsstrom AC-In Eingangsleistung Eingestellter maximaler Strom der Eingangsspannungsquelle (Input limit) Eingangsfrequenz Energie von AC-In am Vortag Energie von AC-In heute...

  • Seite 33: Anzeige Bei Dreiphasen- Und Oder Parallelsystemen

    RCC-02/-03 NZEIGE BEI REIPHASEN UND ODER ARALLELSYSTEMEN Sind mehrere Xtender als Parallel- und oder 3-Phasensystem geschaltet erscheinen automatisch zusätzliche Fenster. In diesen Fenstern sind die elektrischen Werte zusammengefasst angezeigt. Ab einer solchen Systemanzeige können immer auch die Anzeigen jedes einzelnen Xtender des Systems aufgerufen werden.

  • Seite 34: Meldungen Und Ereignishistorie

    RCC-02/-03 MELDUNGEN UND EREIGNISHISTORIE Über dieses Menü können Sie sich alle Anlagenereignisse anzeigen lassen. Die Anlagenereignisse werden auf dem Display Ihrer Fernsteuerung angezeigt. Sie werden dabei in zwei Kategorien unterteilt: Ereignisse mit unmittelbaren Folgen werden solange angezeigt, bis der Benutzer sie durch Drücken einer Taste der RCC-Fernsteuerung quittiert.

  • Seite 35: Meldung: Ac-In Synchronisation Läuft

    RCC-02/-03 (003) M : AC-I ELDUNG YNCHRONISATION LÄUFT Am AC-Eingang (AC-In) liegt eine passende Spannung an. Der Xtender hat mit der Synchronisation begonnen. Nach abgeschlossener Synchronisation werden die Verbraucher auf den AC-Eingang geschaltet und die Batterie wird geladen. Achtung! Es besteht die Möglichkeit, das Umschalten auf den AC-Eingang oder das Laden der Batterie zu deaktivieren.

  • Seite 36: Stopp: Übertemperatur El

    RCC-02/-03 (014) S : Ü TOPP BERTEMPERATUR Der Xtender hat sich aufgrund von Überhitzung selbst abgeschaltet. Maßnahme: Überprüfen Sie, ob die Lüftungsvorrichtungen des Xtender frei sind und die Umgebungstemperatur nicht zu hoch ist. Passen Sie die maximale Leistung Ihrer Verbraucher der nominalen Leistung Ihres Xtender und der Umgebungstemperatur an.

  • Seite 37: Meldung: Maximaler Eingestellter Eingangstrom Überschritten (Input Limit), Kein Transfer

    RCC-02/-03 Im Fall wo Solargeneratoren verwendet werden überprüfen Sie dass das System nicht mit den Solarpanels ohne Batterien funktioniert und kontrollieren Sie den Solarladeregler. (021) M ELDUNG AXIMALER EINGESTELLTER INGANGSTROM ÜBERSCHRITTEN NPUT LIMIT KEIN RANSFER Der Leistungsbedarf der Verbraucher übersteigt die eingestellte Spannungsquellenleistung. Das Umschaltrelais kann nicht aktiviert werden.

  • Seite 38: Fehler: Verlust Synchronisation Des Master

    RCC-02/-03 Bei einer gewollten Anwendung mit einer ausgangsseitigen Einspeisung (back- feeding) müssen Sie den Parameter {1438} anpassen. Dabei dürfen nur dafür vorgesehene und synchronisierte Quellen benutzt werden. Bei der Anwendung mit einem netzgekoppelten Wechselrichter kann dessen Ladeleistung kontrolliert werden. Siehe Parameter {1438}, {1536} und {1549}.

  • Seite 39: Gespeicherte Ereignisse

    RCC-02/-03 Gespeicherte Ereignisse Anlagenereignisse werden in der Fernsteuerung gespeichert. Ereignisse von Geräten, die nicht dauernd an eine Fernsteuerung angeschlossen sind, werden nicht gespeichert. Um von den Hauptmenüs auf die Ereignishistorie zugreifen zu können, drücken Sie die Tasten NACH OBEN und NACH UNTEN, bis auf dem Display „Ereignishistorie“...

  • Seite 40: Datenlogger

    ® NALYSIS OOL OU ATLAB ATA ANALYSIS Zusätzlich zu dieser Funktion stellt STUDER INNOTEC ein Analyse-Tool unter der Form einer Microsoft ® Excel 2007l Datei zur Verfügung. Dadurch können die CSV Dateien der Fernbedienung spezifisch ® gelesen werden. Dieses Tool formt und gruppiert die Dateien jedes Xtender und stellt diese graphisch dar.

  • Seite 41: Einstellung Des Kombi-Xtender

    Parameter erforderlich sein. Zu diesem Zweck dient die RCC-Fernsteuerung, die darüber hinaus einen überdurchschnittlich großen Einstellbereich bietet. Einstellungsänderungen setzen große Sorgfalt und ein umfangreiches Fachwissen voraus. Studer Innotec übernimmt keinerlei Verantwortung bzw. Haftung für Schäden in Folge falscher Parametereinstellungen. Lesen Sie hierzu das Kapitel „Haftungsausschluss“.

  • Seite 42: Zugriff Zu Den Parametern

    RCC-02/-03 Achtung: Die Programmierung der Hilfskontakte konnte von Ihrem Lieferanten oder Installateur angepasst worden sein und somit nicht mehr den Werkseinstellungen entsprechen. UGRIFF ZU DEN ARAMETERN Parameter zuzugreifen gibt zwei Möglichkeiten: Über die Referenznummer; Über das Menü. Zugriff zu einem Parameter anhand seiner Nummer Jeder Parameter des Xtender ist direkt erreichbar durch seine eigene Referenznummer.

  • Seite 43: Installateur - Anwendungs- Und Zugriffsebene

    Mit dieser Option können Sie wählen ob die Einstellmöglichkeiten im Inneren des XTS aktiviert sind oder nicht. Falls diese aktiviert werden, verschwinden diese Funktionen auf der Fernsteuerung (RCC-02/-03). Die Einstellungswerte welche im Inneren vorgenommen wurden werden nicht auf der Fernsteuerung angezeigt.

  • Seite 44: Maximaler Eingangstrom Ac (Input Limit) {1107

    RCC-02/-03 Maximaler Eingangstrom AC (Input limit) {1107} Ändern Sie diesen Parameter beim Anschluss an eine leistungsbegrenzte Spannungsquelle wie z. B. einen Generator mit geringer Leistung bzw. einem Kai- oder Campinganschluss. Mit Hilfe dieser Einstellung kann die Momentanleistung der Spannungsquelle im Ladebetrieb begrenzt werden.

  • Seite 45: Wechselrichter Erlaubt {1124

    RCC-02/-03 Wechselrichter erlaubt {1124} Dieser Parameter bestimmt den Betrieb im Wechselrichtermodus. Ist der Wechselrichter deaktiviert, liegt an den Ausgangsklemmen (AC-Out) nur eine Spannung an, wenn am Eingang (AC-In) die richtige Spannung anliegt und das Umschalten nicht untersagt ist. Diese Funktion kann zur Stromversorgung unkritischer Verbraucher dienen, um zu verhindern, dass bei Stromausfall die gesamte Batterie entladen wird.

  • Seite 46: Initialisierung Der Grundeinstellungen {1395

    RCC-02/-03 Die Standby-Funktion kann deaktiviert werden, indem Sie die Lasterkennung auf 0 stellen. Befindet sich der Xtender im Wechselrichterbetrieb, so bleibt er in diesem Fall dauerhaft eingeschaltet. Initialisierung der Grundeinstellungen {1395} Verwenden Sie diese Funktion, um die Standardeinstellungen des Xtender wiederherzustellen.

  • Seite 47: Batterieverwaltung {1137

    RCC-02/-03 BATTERIEVERWALTUNG {1137} Mit Hilfe dieses Parameters kann der Batteriezyklus gemäß den Herstellerdaten eingestellt werden. Nähere Angaben zu den wesentlichen Ladephasen eines Batteriezyklus finden Sie in der Xtender- Bedienungsanleitung. Achtung: Der im Xtender integrierte Batterielader ist ausschliesslich zum Laden von Bleibatterien geeignet.
  • Seite 48 RCC-02/-03 Der voreingestellte Batteriezyklus auf eine Vielzahl unterschiedlicher Bleibatteriearten (Gelbatterien, OPZ, OPZS usw.) ausgelegt. V4.1.0 Benutzerhandbuch...
  • Seite 49 RCC-02/-03 Benutzerhandbuch V4.1.0...

  • Seite 50: Batterielader Erlaubt {1125

    RCC-02/-03 Batterielader erlaubt {1125} Mit Hilfe dieses Parameters kann die Batterieladung aktiviert bzw. deaktiviert werden. Ist die Batterieladefunktion deaktiviert, müssen die Batterien mit Hilfe einer separaten Energiequelle versorgt werden. Ist die Wechselrichter-/Ladegerät- oder Umschalt-Funktion gesperrt, wird dies durch ein kleines Hängeschloss im Einstellmenü...

  • Seite 51: Unterspannung Der Batterie {1568

    RCC-02/-03 Unterspannung der Batterie {1568} Batterie-Unterspannung ohne Last {1108} Anhand dieses Parameters kann der Wert für die Niedrigspannung der Batterie eingestellt werden, durch welchen sowohl Wechselrichter-Funktion als auch die Smart- Boost-Funktion deaktiviert werden. einzustellende Batterieunterspannungs- schwelle gilt für die Batterie ohne Last und ohnen Ladung.

  • Seite 52: Spannung Für Neustart Nach Unterspannung Der Batterie {1110

    RCC-02/-03 ist es möglich die Zeit, zwischen dem untertreten der Unterspannungsschwelle und dem effektiven Ausschalten des Xtenders, einzustellen. Spannung für Neustart nach Unterspannung der Batterie {1110} Falls sich der Xtender Aufgrund einer Unterspannung ausgeschalten hat wird er sich erst wieder bei einer gewissen Batteriespannung einschalten.

  • Seite 53: Neue Ladezyklen {1141

    RCC-02/-03 Neue Ladezyklen {1141} Beim Laden der Batterie handelt es sich um einen komplexen Vorgang, der in der Regel in einer unbefristeten Ladeerhaltungsphase (Floating) endet. Mit Hilfe der nachfolgenden Parameter können die Auslösekriterien für einen neuen Batterieladezyklus eingestellt werden. Neuen Ladezyklus manuell starten {1142} Dieser Parameter ermöglicht ein manuelles Auslösen eines neuen Ladezyklus, der immer mit der...

  • Seite 54: Eingeschränkte Häufigkeit Der Ladezyklen {1147

    RCC-02/-03 Eingeschränkte Häufigkeit der Ladezyklen {1147} Minimale Dauer zwischen den Ladezyklen {1148} Dieser Parameter verhindert den Start eines neuen Ladezyklus, obwohl die Konditionen für einen neuen Ladezyklus vorhanden sind, falls sie Häufigkeit Ladezyklen limitieren möchten. Dauer Verriegelung unabhängig Dauer eines Zyklus.

  • Seite 55: Kontrolle Der Maximalen Absorptionsfrequenz {1160

    RCC-02/-03 Minimalstrom um Absorptionsphase zu verlassen {1159} Mit Hilfe dieses Parameters lässt sich der Stromschwellenwert festlegen, bei dessen Unterschreitung die Absorptionsphase beendet wird. Danach wechselt das Ladegerät automatisch in die nächste freigegebene Ladephase. Kontrolle der maximalen Absorptionsfrequenz {1160} Minimaldauer zwischen den Absorptionsphasen {1161}...

  • Seite 56: Egalisierung Vor Der Absorptionsphase {1291

    RCC-02/-03 Egalisierung vor der Absorptionsphase {1291} In einem Ladezyklus mit aktiver Egalisierung können Sie mit diesem Parameter einstellen, ob die Egalisierung vor oder nach der Absorptionsphase stattfinden soll. Nach den Werkseinstellungen erfolgt die Egalisierung vor der Absorption. A. Egalisierung B. Absorption C.

  • Seite 57: Beenden Der Egalisierung Anhand Der Stromstärke {1168

    RCC-02/-03 Wochen zwischen den Egalisierungen {1285} Anhand dieses Parameters lassen sich die Zeiträume zwischen den Batterieladezyklen mit aktiver Egalisierungsphase festlegen. Bei unvollständigen Ladezyklen (z. B. Laden anhand von Solargeneratoren) erweist sich diese Funktion ebenfalls als nützlich, da auf diese Weise auch die Frequenz der Egalisierungszyklen begrenzt werden kann.

  • Seite 58: Reduzierte Schwebeladungsspannung {1172

    RCC-02/-03 Reduzierte Schwebeladungsspannung {1172} Ermöglicht das Einstellen der Spannung der reduzierten Schwebeladungsphase. Periodische Absorptionsphase {1454} Die Schwebeladungsphase und die reduzierte Schwebeladungsphase provozieren eine schichtweise Ablagerung der Säure und des Wassers in der Batterie. Mithilfe der periodischen Absorptionsphase wird diesem Problem entgegengewirkt.

  • Seite 59: Ausgangsspannung Ac {1286

    RCC-02/-03 Achtung! aktiver Smart-Boost-Funktion kann trotz gesperrter Wechselrichterfunktion der Batterie Strom entzogen werden. Ist die Wechselrichter-/Ladegerät- oder Umschalt-Funktion gesperrt, wird dies durch ein kleines Hängeschloss im Einstellmenü angezeigt. Ausgangsspannung AC {1286} Mit Hilfe dieses Parameters lässt sich die Ausgangsspannung einstellen.

  • Seite 60: Frequenz {1112

    RCC-02/-03 Frequenz {1112} Mit diesem Parameter können Sie die Ausgangsfrequenz des Wechselrichters ändern. Dieser Parameter ändert auch die Frequenzlimiten für die Batterieladersynchronisation. Falls Frequenz 50Hz wechseln, werden Standardfrequenzen der Batterieladersynchronisation ebenfalls von 45-65Hz auf 55- 75Hz wechseln {1505}{1506}. Wechselrichter Frequenz erhöhen bei voller Batterie {1536} Diese Funktion ermöglicht eine Erhöhung der...

  • Seite 61: Erhöhen Der Frequenz Entsprechend Der Batteriespannung {1549

    RCC-02/-03 Erhöhen der Frequenz entsprechend der Batteriespannung {1549} Beim aktivieren dieses Parameters wird sich die Ausgangsfrequenz proportional Batteriespannung verändern. Die Funktion ist abhängig des Batterieladezyklus und benutzt die Referenzspannung des momentanen Zyklus. Die Ausgangsfrequenz wird bis zum Maximum des Parameterwertes {1546} erhöht.

  • Seite 62: Dauer Zwischen Den Standby Impulsen {1189

    RCC-02/-03 Normalbetrieb wieder auf. Gleichzeitig misst er die bereitgestellte Leistung, um bei erneutem Abschalten des Verbrauchers wieder in den Standby-Modus zurückzukehren. Dieser Parameter bestimmt, bei welcher Leistung der Wechselrichter in den Standby-Modus wechselt. Gehen Sie bei der Einstellung dieses Parameters wie folgt vor: Vergewissern Sie sich, dass der Wechselrichtermodus aktiv ist (am AC-Eingang liegt keine Spannung an).

  • Seite 63: Ac-In Und Transfer {1197

    RCC-02/-03 AC-IN UND TRANSFER {1197} Diese Parameter regeln Kombi- Funktionen Ladegerät Wechselrichter. Hier werden Bedingungen für den Wechsel zwischen den Funktionen eingestellt. A. Ladefunktion abschalten {1309} B. Öffnen des Umschaltrelais nach Ablauf einer gewissen Zeit {1199} C. Verzögerung bis zum Öffnen des Umschaltrelais {1198} D.

  • Seite 64: Maximaler Eingangsstrom Ac (Input Limit) {1107

    RCC-02/-03 Maximaler Eingangsstrom AC (Input limit) {1107} Ändern Sie diesen Parameter beim Anschluss an eine leistungsbegrenzte Spannungsquelle wie z. B. einen Generator mit geringer Leistung bzw. einem Kai- oder Campinganschluss. Mit Hilfe dieser Einstellung kann die Momentanleistung der Spannungsquelle im Ladebetrieb begrenzt werden.

  • Seite 65: Senken Des Maximalen Eingangsstromes Anhand Der Eingangsspannung {1527

    RCC-02/-03 Senken des maximalen Eingangsstromes anhand der Eingangsspannung {1527} Mit diesem Parameter wird der Eingangsstrom der Eingangsspannung angepasst. Bei limitierten Stromquellen (z.B. Generator) kann es vorkommen dass bei der Anwendung von grossen Lasten die Spannung zusammenfällt. Mit diesem Parameter wird die Spannung stabilisiert indem der Eingangsstrom reduziert wird.

  • Seite 66: Art Der Erkennung Eines Netzunterbruches (Ac-In) {1552

    RCC-02/-03 Als Standardeinstellung ist der Xtender so programmiert, dass das Transferrelais in einem solchen Fall nicht öffnet (Überschreiten freigegeben). Mit dem Parameter {1436} können sie das Öffnen des Transferrelais bei Überschreiten des Eingasstromes erlauben. Erlauben sie das öffnen des Transferrelais in Systemen mit AC-Quellen schwächer als der Xtender mit nicht aktiviertem Smart-Boost.

  • Seite 67: Installateur - Absolute Maximale Eingangsspannung {1432

    RCC-02/-03 INSTALLATEUR - Absolute maximale Eingangsspannung {1432} Mit diesem Parameter wird die absolute maximale erlaubte Eingangsspannung (ACin)festgelegt. Wenn die Spannung während mehr als einer Periode (20ms bei 50Hz) überschritten wird, öffnet sich das Transferrelais umgehend. Maximal erlaubte Frequenz (Abweichung Hz) für AC-In {1505} Mit diesem Parameter können Sie die obere Frequenzgrenze festlegen.

  • Seite 68: Standardfunktionen

    RCC-02/-03 Geplantes Ereignis Schwellenwert In den nachfolgenden Definitionen ist jeder Parameter mit zwei Nummern versehen. Die linke Parameternummer bezieht sich auf den Hilfskontakt 1 und die rechte Parameternummer auf den Hilfskontakt 2 ({Referenz Hilfskontakt 1}{Referenz Hilfskontakt 2}). Die beiden Hilfskontakte sind ab Werk für bestimmte Funktionen programmiert.

  • Seite 69: Kombinationsmodus Der Ereignisse {1497} {1498

    RCC-02/-03 Kombinationsmodus der Ereignisse {1497} {1498} Dieser Parameter legt fest, in welcher Weise die verschiedenen Ereignisse zur Aktivierung des Hilfskontaktes kombiniert werden können. So kann beispielsweise ein Ereignis allein zur Aktivierung des Kontaktes (ODER-Funktion) führen oder es müssen alle Ereignisse aktiv sein, damit der Kontakt geschlossen wird (UND-Funktion).

  • Seite 70: Hilfskontakt Aktiv Bei Ereignis {1455} {1456

    RCC-02/-03 Stoppzeit {1273} {1382} Programm 2 {1274} {1383} Wochentag {1275} {1384} Startzeit {1276} {1385} Stoppzeit {1277} {1386} Programm 3 {1278} {1387} Wochentag {1279} {1388} Startzeit {1280} {1389} Stoppzeit {1281} {1390} Hilfskontakt aktiv bei Ereignis {1455} {1456} Die Hilfskontakte können aufgrund bestimmter Anlagenzustände bzw. -ereignisse aktiviert werden.

  • Seite 71: Wechselrichter Aktiv {1232} {1340

    RCC-02/-03 Aktiviert den Hilfskontakt, wenn die Ladefunktion aktiv ist. Bei aktiver Smart-Boost-Funktion ist die Voraussetzung für die Aktivierung des Kontaktes nicht gegeben. Wechselrichter aktiv {1232} {1340} Aktiviert den Hilfskontakt bei aktiver Wechselrichterfunktion. Smart Boost aktiv {1233} {1341} Aktiviert den Hilfskontakt bei aktiver Smart-Boost-Funktion. Weitere Informationen über die Smart- Boost-Funktion finden Sie in der Installations- und Bedienungsanleitung des Xtender-Kombigerätes.

  • Seite 72: Autonomietest Läuft {1529} {1530

    RCC-02/-03 Autonomietest läuft {1529} {1530} Bei diesem Parameter wird der Hilfskontakt aktiviert sobald ein Autonomietest durchgeführt wird. In diesem Fall sind die Hilfskontakte in beiden Testarten aktiv: monatlich und wöchentlich. Hilfskontakt aktiv entsprechend Batterie Spannung {1245} {1353} Anhand dieser Parameter können die Hilfskontakte aktiviert werden, wenn die Batteriespannung innerhalb eines vorgegebenen Zeitraums unter die voreingestellte Spannung fällt.

  • Seite 73: Dynamische Kompensation Der Batteriespannung Benutzen {1288} {1354

    RCC-02/-03 Dynamische Kompensation der Batteriespannung benutzen {1288} {1354} Wenn die Hilfskontakte in Abhängigkeit der Batteriespannung programmiert werden, können sie die dynamisch kompensierten Werte verwenden. Wenn der Hilfskontakt gemäss dieser Funktion aktiviert ist wird die reelle Batteriespannung entsprechend dem Laststrom kompensiert. Wenn diese Funktion nicht aktiviert ist wird der Hilfskontakt gemäss der reellen Batteriespannung geschaltet.

  • Seite 74: Sicherheit: Begrenzung Der Aktivierungsdauer {1512} {1513

    RCC-02/-03 Der Kontakt wird wieder deaktiviert sobald der Batteriezustand wieder eine festgelegte Schwelle übersteigt, welche ebenfalls mit einer Zeitverzögerung versehen werden kann. Der Kontakt kann auch deaktiviert werden wenn die Batterie in der Schwebeladung ist. Level SOC 1 aktiv {1439} {1442}...

  • Seite 75: Generator Start Stop Aktiviert {1491

    RCC-02/-03 Der Hilfskontakt 1 dient als Funktionskontakt und der Hilfskontakt 2 als Startkontakt. Die Startbedingung für den Generator muss über die Parameter des Hilfskontaktes 1 programmiert werden. Der Start vollzieht sich, nachdem zunächst der Funktionskontakt und anschließend Startkontakt aktiviert wurden. Um den Motor zu starten aktiviert sich der Startkontakt, falls nötig, mehrmals.

  • Seite 76: Fernsteuereingang Aktiv {1545

    RCC-02/-03 Fernsteuereingang aktiv {1545} Mit diesem Parameter wird festgelegt ob der Fernsteuereingang bei offenem oder geschlossenem Kontakt aktiv ist. Verbietet den Transfer {1538} Wenn dieser Parameter aktiviert ist, wird mit dem Aktivieren des Fernsteuereingangs die Transferfunktion verhindert. Verbietet Wechselrichterbetrieb {1539} Wenn dieser Parameter aktiviert ist, wird mit dem Aktivieren des Fernsteuereingangs die Wechselrichterfunktion verhindert.

  • Seite 77: Verbietet Die Batteriepriorität {1579

    RCC-02/-03 Verwenden Sie zum Beispiel die Programmierung des Hilfskontakts in einem fixen Zeitmodul um die Batterieladung nur zu erlauben wenn der Strom zum Niedertarif erhältlich ist. Verbietet die Batteriepriorität {1579} Wenn die Batterie als Hauptenergie Quelle gewählt ist (siehe Parameter 1296) kann diese Priorität mit dem Steuereingang annulliert werden durch die Aktivierung dieses Parameters.

  • Seite 78: Automatischer Start Beim Anschluss Der Batterien {1111

    RCC-02/-03 Wenn die Batterie entladen ist, das heisst die Batterie hat Unterspannung, so werden die Funktionen Wechselrichter und Smart Boost abgeschaltet um zu verhindern dass die Batterien tief entladen werden. Wenn die Batteriespannung wieder steigt und somit der Fehler Batterieunterspannung verschwindet werden Wechselrichter und Smart.Boost automatisch wieder aktiviert.

  • Seite 79: Erdungsrelais Verboten {1485

    RCC-02/-03 Erdungsrelais verboten {1485} Wenn Sie diesen Parameter aktivieren (JA) wird es keine Verbindung zwischen der Erde und dem Neutralleiter geben, egal welchem Betrieb Xtender (Wechselrichter- oder Batterielademodus Falls dieser Parameter deaktiviert ist (NEIN) sind der Neutralleiter und die Erde während des Wechselrichterbetriebs verbunden und werden im Batterielademodus wieder getrennt.

  • Seite 80: Einen Autonomietest Manuell Starten (Monatlich) {1496

    RCC-02/-03 Mit diesen Optionen können die Parameter für einen monatlichen Test eingestellt werden. Einen Autonomietest manuell starten (monatlich) {1496} Ermöglicht einen sofortigen monatlichen Funktionstest ohne Rücksicht auf die vordefinierten Tage. Testmonat {1479} Mit diesem Parameter können Sie einen Test pro Monat festlegen.

  • Seite 81: Multi-Combi Erlaubt {1461

    INSTALLER – Minigrid mit Batterieenergiemanagement {1577} Dieser Parameter bestimmt ob der Xtender die Energie von seiner Batterie mit den anderen Komponenten in einem Minigrid System teilt. Für weitere Informationen bezüglich des Minigrid kontaktieren Sie uns bitte direkt unter info@studer-innotec.com. Benutzerhandbuch V4.1.0...

  • Seite 82: Einspeisung {1522

    RCC-02/-03 EINSPEISUNG {1522} Es ist möglich, unter bestimmten Konditionen, das Netz (ACin) einzuspeisen. Die folgenden Optionen ermöglichen die Kontrolle der betreffenden Parameter. Einspeisung erlaubt {1127} Dieser Parameter erlaubt es den Xtender zum Einspeisen ins Netz zu verwenden. In der Grundeinstellung ist diese Funktion nicht aktiv. Somit wird keine Energie ins Netz eingespeist, egal in welchem Funktionsmodus sich der Xtender befindet.
  • Seite 83 RCC-02/-03 Einspeisungsstrom ist durch den Parameter „Maximalstrom für die Einspeisung {1523}“ gegeben. Falls die Anfangs- und Endzeit identisch sind wird die Standardeinspeisung durchgeführt und nicht die forcierte Einspeisung. (kein Entladen der Batterien in das Netz). z.B. Die Einspeisung ist erlaubt und forciert zwischen 19h00 und 20h00 bei 24V. Durch den Tag hindurch wird die Batterie geladen und bei Überschüssiger Solarenergie wird diese ins Netz...

  • Seite 84: Systeminformationen

    RCC-02/-03 SYSTEMINFORMATIONEN Anhand Systeminformationen können Versionen Ihrer unterschiedlichen Anlagenkomponenten überprüfen. ERNSTEUERUNG Für jede Fernsteuerung erhalten Sie Hinweise auf die jeweilige Hard- und Softwareversion. Darüber hinaus beinhalten die Systeminformationen auch die Kennnummer Ihres Gerätes. Diese einmalige Nummer setzt sich aus den Buchstaben FID und den darauf folgenden Kennzahlen zusammen.

  • Seite 85: Software(S) Aktualisierung

    Kommunikationsübergang MPPT (Xcom-MS) kann aktualisiert werden damit Neuerungen integriert werden. Die Fernsteuerung RCC-02/-03 kann mit neuen Sprachen versehen werden (max. 4 pro RCC). Weitere Informationen zu den Aktualisierungen und zu den vorhandenen Sprachen erhalten Sie von Ihrem Händler oder gehen Sie direkt auf www.studer-innotec.com/support.

  • Seite 86: Anwendungsbeispiele

    RCC-02/-03 ANWENDUNGSBEISPIELE Die nachfolgenden Beispiele verdeutlichen einige Anwendungsbereiche. Die dazugehörigen Parameter werden immer abschließend aufgeführt. Es handelt sich dabei um Wahlparameter und keine Pflichtparameter. Um genauere Informationen zu den einzelnen Parametern zu erhalten, lesen Sie die vorangegangenen ausführlichen Beschreibungen. LLGEMEINE...

  • Seite 87: Einsatz Zur Leistungserhöhung Eines Bereits Vorhandenen Gerätes

    RCC-02/-03 INSATZ ZUR EISTUNGSERHÖHUNG EINES BEREITS VORHANDENEN ERÄTES Beschreibung: Bei bereits vorhandenem Wechselrichter bzw. einem bereits vorhandenen Kombigerät aus Wechselrichter und Ladegerät ist eine Leistungserhöhung mit Hilfe eines zusätzlichen Xtenders in Kaskadenschaltung möglich. Die maximale Leistung des ersten Wechselrichters wird durch den maximalen Strom des Transferrelais des Xtender bestimmt.

  • Seite 88: Anhänge

    RCC-02/-03 ANHÄNGE 1: L NHANG ISTE DER ARAMETERABHÄNGIGKEITEN Parameter Minimalwert Maximal wert Wiedereinschalt- Batterieunter- Batterieunterspannung {1108} {1109} {1110} spannung nach spannung (leer) (im Ladezustand) Batterieunterspannung Batterieunter-spannung Batterieunterspannung {1109} {1108} (im Ladezustand) (leer) Wiedereinschalt- Batterieunterspannung {1110} spannung nach {1108} (leer) Batterieunterspannung...

  • Seite 89: Parameter-Tabelle

    RCC-02/-03 PARAMETER-TABELLE ARAMETER ERNSTEUERUNG Geänder- Level Parameter Einheit ter Wert Werks Werks Werks -einst. -einst. -einst. Basic 5000 Sprache Deutsch Expert 5036 Andere Sprachen Französis Italienisc Französisc Italienisc Franzö Basic 5038 Wahl der zweiten Sprache Text Englisch Englisch Englisch Italienisch...
  • Seite 90 RCC-02/-03 Geänder- Level Parameter Einheit ter Wert Werks Werks Werks -einst. -einst. -einst. Expert 5016 Laden der RCC parameter Expert 5050 Speicher- und Wiederherstellungs- Xtender Expert 5017 Speichern der Xtenderparameter Expert 5018 Laden der Xtenderparameter Erstellen Xtender Konfigurationsdatei Inst. 5033...

  • Seite 91: Parameter Wechselrichter

    RCC-02/-03 ARAMETER ECHSELRICHTER Geänder Level Parameter Einheit -ter Wert Werks Werks Werks -einst. -einst. -einst. Basic 1100 GRUNDEINSTELLUNGEN Basic 1551 Einstellungen Grundparameter direkt im XTS Nein/Ja Nein Nein Nein Basic 1107 Maximaler Eingangsstrom AC (Input limit) Basic 1138 Batterieladestrom Basic...
  • Seite 92 RCC-02/-03 Geänder Level Parameter Einheit -ter Wert Werks Werks Werks -einst. -einst. -einst. Expert 1307 Spannung für die Aufhebung der Korrektur 13.2 26.4 52.8 37.9 Expert 1298 Erhöhungsschritt für die angepasste Unterspannung Expert 1121 Maximale Betriebsspannung der Batterie 18.6 34.1 37.2...
  • Seite 93 RCC-02/-03 Geänder Level Parameter Einheit -ter Wert Werks Werks Werks -einst. -einst. -einst. Expert 1284 Fixinterval für die Egalisierung Nein/Ja Nein Nein Nein Nein Nein Nein Expert 1285 Wochen zwischen den Egalisierungen Wochen Expert 1168 Beenden der Egalisierung anhand der Stromstärke...
  • Seite 94 RCC-02/-03 Geänder Level Parameter Einheit -ter Wert Werks Werks Werks -einst. -einst. -einst. Expert 1128 Transfer erlaubt Ja/Nein Nein Nein Nein Expert 1580 Verzögerung vor Transfer Basic 1107 Maximaler Eingangsstrom AC (Input limit) Senken max. Eingangsstromes entspr. Expert 1527 Nein/Ja...
  • Seite 95 RCC-02/-03 Geänder Level Parameter Einheit -ter Wert Werks Werks Werks -einst. -einst. -einst. - -- -- - -- -- -- DO - -- -- - -- -- -- DO - -- -- - -- -- -- DO SA SO SA SO...
  • Seite 96 RCC-02/-03 Geänder Level Parameter Einheit -ter Wert Werks Werks Werks -einst. -einst. -einst. - -- -- - -- -- -- DO - -- -- - -- -- -- DO - -- -- - -- -- -- DO SA SO SA SO...
  • Seite 97 RCC-02/-03 Geänder Level Parameter Einheit -ter Wert Werks Werks Werks -einst. -einst. -einst. benutzen (AUX 1) Expert 1246 Batteriespannung 1 (AUX 1) Nein/Ja Nein Nein Nein Expert 1247 Batterie- spannungswert 1 (AUX 1) 11.7 23.4 46.8 Expert 1248 Dauer vor Aktivierung 1 (AUX 1)
  • Seite 98 RCC-02/-03 Geänder Level Parameter Einheit -ter Wert Werks Werks Werks -einst. -einst. -einst. Expert 1440 Aktivierung unter Ladezustand (AUX 1) % SOC Expert 1581 Verzögerung 1 (AUX 1) Expert 1582 Kontakt aktiviert mit SOC 2 der Batterie (AUX 1) Nein/JA...
  • Seite 99 RCC-02/-03 Geänder Level Parameter Einheit -ter Wert Werks Werks Werks -einst. -einst. -einst. SA SO SA SO SA SO Expert 1323 Startzeit (AUX 2) Std:min 07:00 00:00 23:59 07:00 00:00 23:59 07:00 00:00 23:59 Expert 1324 Stoppzeit (AUX 2) Std:min...
  • Seite 100 RCC-02/-03 Geänder Level Parameter Einheit -ter Wert Werks Werks Werks -einst. -einst. -einst. Expert 1544 Fernsteuereingang aktiv (AUX2) Nein/Ja Nein Nein Nein Nein Nein Nein Expert 1334 Alarm Unterspannung Batterie (AUX 2) Nein/Ja Nein Nein Nein Expert 1335 Ueberspannung Batterie (AUX 2)
  • Seite 101 RCC-02/-03 Geänder Level Parameter Einheit -ter Wert Werks Werks Werks -einst. -einst. -einst. Desaktivierung wenn die Batterie in Schwebe- Expert 1517 Nein/Ja Nein Nein Nein Nein Nein Nein ladungsphase (AUX 2) Hilfskontakt aktiv anhand der Leistung oder Smart-Boost Expert 1366...
  • Seite 102 RCC-02/-03 Geänder Level Parameter Einheit -ter Wert Werks Werks Werks -einst. -einst. -einst. Expert 1513 Sicherheit : Begrenzung der Aktivierungsdauer (AUX 2) Nein/Ja Nein Nein Nein Nein Nein Nein Expert 1515 Maximale Dauer der Aktivierung (AUX 2) 1200 1200 1200...
  • Seite 103 RCC-02/-03 Geänder Level Parameter Einheit -ter Wert Werks Werks Werks -einst. -einst. -einst. Dauer für den kritischen Batterie Unterspannungs Expert 1405 3000 3000 3000 Zähler Expert 1131 Nach Ueberspannung Nein/Ja Nein Nein Nein Expert 1132 Nach Ueberlast Nein/Ja Nein Nein...
  • Seite 104 RCC-02/-03 Geänder Level Parameter Einheit -ter Wert Werks Werks Werks -einst. -einst. -einst. Expert 1571 Splitphase: L2 mit 180 Grad Phasenverschiebung Nein/Ja Nein Nein Nein Nein Nein Nein Inst. 1437 Minigrid kompatibel Nein/Ja Nein Nein Nein Nein Nein Nein Inst.

  • Seite 105: Index Der Parameternummern {Xxxx

    RCC-02/-03 INDEX DER PARAMETERNUMMERN {XXXX} {1100} ........39 {1176} ........54 {1245} ......68, 83 {1101} ........71 {1186} ........54 {1246} ......68, 83 {1107}17, 18, 20, 31, 33, 40, {1187} ....41, 57, 58, 82 {1247} ......68, 83 46, 59, 60, 61, 78, 82, 83 {1188} ........
  • Seite 106 RCC-02/-03 {1310} ........63 {1369} ........69 {1476} ........75 {1311} ........64 {1370} ........69 {1477} ........75 {1312} ........65 {1371} ........69 {1478} ........75 {1313} ........65 {1372} ........69 {1479} ........76 {1314} ........65 {1373} ........
  • Seite 107 RCC-02/-03 {1543} ........66 {1583} ........70 {5016} ........24 {1544} ........66 {1584} ........70 {5017} ........25 {1545} ........72 {1585} ........70 {5018} ........25 {1546} ........57 {1586} ........70 {5019} ........22 {1547} ........77 {1587} ........

  • Seite 108: Notizen

    RCC-02/-03 NOTIZEN V.4.1.0 Benutzerhandbuch...
  • Seite 109 STUDER Innotec SA Rue des Casernes 57 1950 Sion – Switzerland Tél : +41(0) 27 205 60 80 Fax : +41(0) 27 205 60 88 info@studer-innotec.com www.studer-innotec.com...
