Lorsque le capteur est remonté, respecter les consignes suivantes :
Version avec doigt en PVDF :
- connecter le fil de terre sur la borne 4 du bornier 3
- connecter le câble en nappe 4 points sur le connecteur 1
- connecter les câbles coaxiaux sur les connecteurs 2 en respectant le sens
de montage
- replacer tous les joints
- orienter correctement l'ergot (voir 3.1.1)
- resserrer la vis de maintien du capteur
Version avec doigt en acier inoxydable :
- dévisser la vis du cavalier de reprise de terre sur le doigt de rechange
- retirer l'oeillet et le câble de terre du doigt de rechange
- insérer le doigt de rechange dans le boîtier
- connecter le fil de terre sur la borne 4 du bornier 3
- connecter le câble en nappe 4 points sur le connecteur 1
- connecter les câbles coaxiaux sur les connecteurs 2 en respectant le sens
de montage
- replacer tous les joints
- orienter le doigt pour que l'alignement des électrodes soit perpendiculaire
à la flèche sur le côté du boîtier (voir 3.2)
- resserrer la vis de maintien du doigt
- replacer l'oeillet du câble de terre du boîtier et le cavalier sur le doigt à
l'aide de la vis+rondelle
- câbler les terres comme indiqué au § 3.3.
8045
ANNEXE

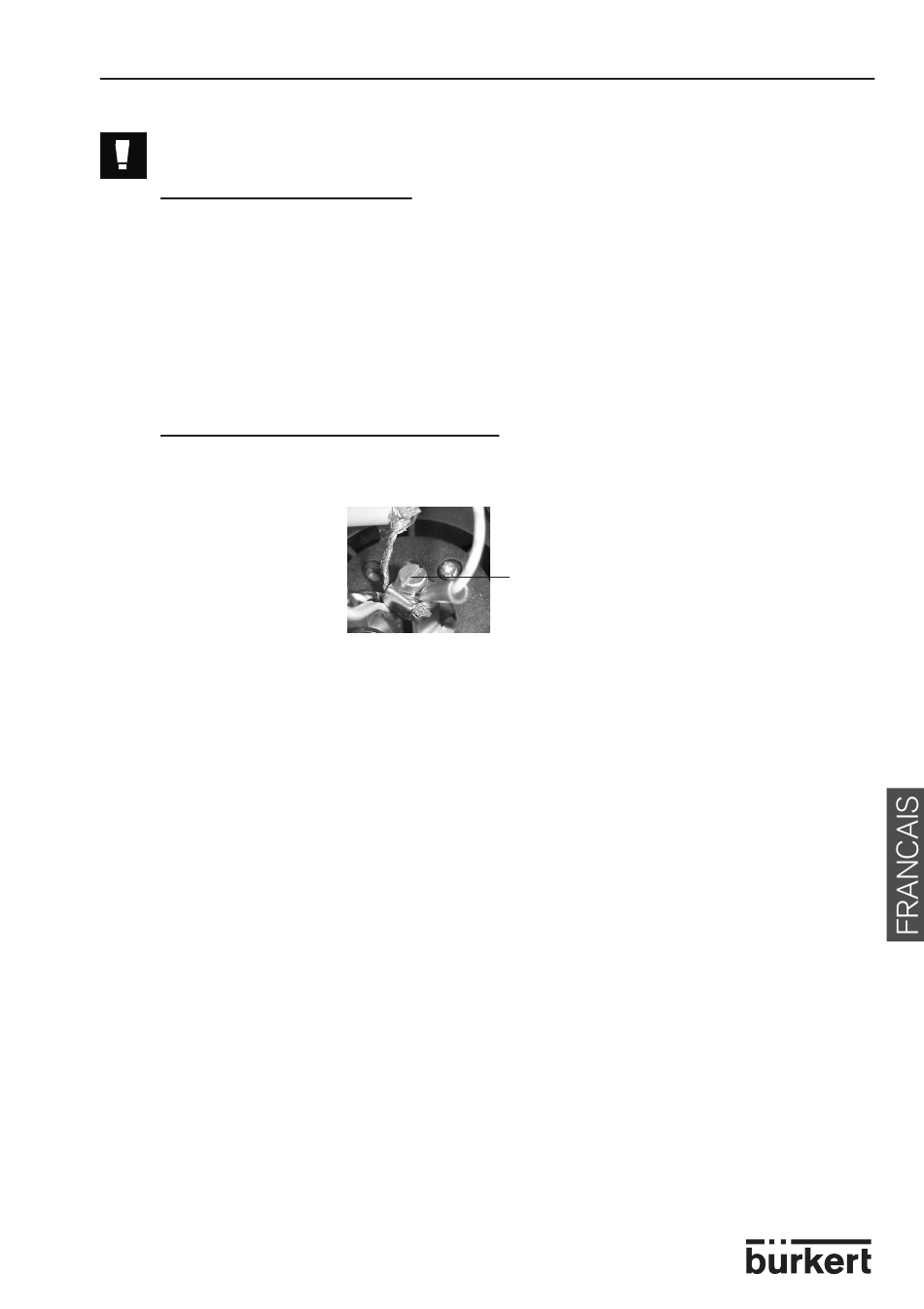

Vis du cavalier de
reprise de terre
