3.2 INSTALLATION
Der Durchflusstransmitter 8045 kann mit speziell entwickelten Bürkert-Fittings S020
einfach in Rohrleitungen installiert werden.
Der Fitting 4 muss gemäß den in Abschnitt 3.1 angegebenen Montageanweisungen im
Rohr installiert werden.
Überwurfmutter 3 auf den Fitting 4 schieben und den Kunststoffring 2 in der
Führungsbuchse 5 einrasten lassen.
Den Sensor so einführen, dass der Pfeil auf der Seite des Gehäuses die
Strömungsrichtung angibt und:
bei einem PVDF-Sensor, dass die Nase
bei einem Edelstahl-Sensor, dass sich die Kabeldurchführungen stromabwärts
des Transmitters befinden und dass die Elektroden senkrecht zum
Flüssigkeitsdurchfluss ausgerichtet sind.
Vergewissern Sie sich, dass das Sensorgehäuse
Die Überwurfmutter aus Kunststoff darf nur mit der Hand angezogen werden!

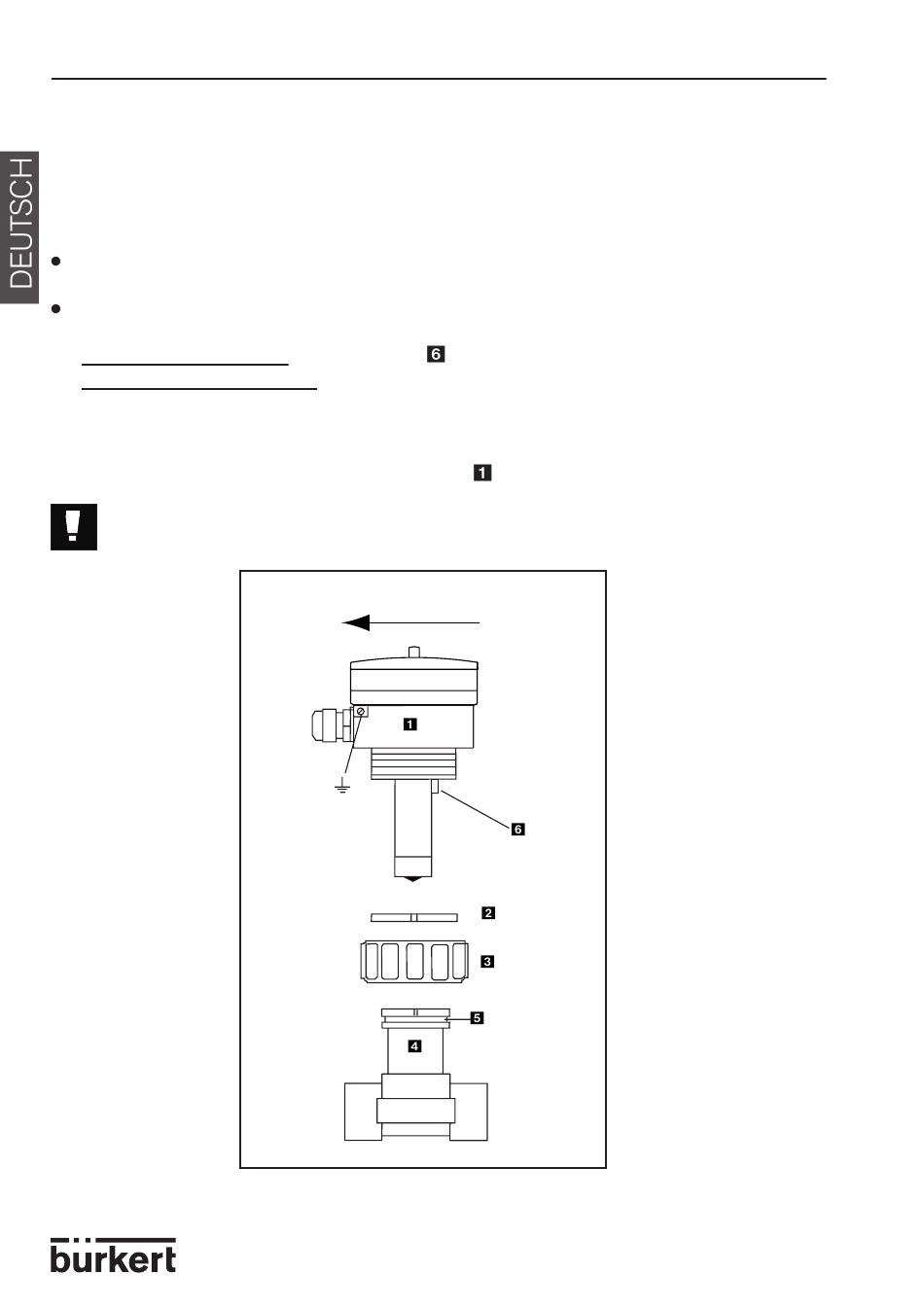

Abb. 3.1 Installation des Durchflusstransmitters
INSTALLATION
in der Aussparung sitzt.
nicht gedreht werden kann.
Flüssigkeitsrichtung
PVDF-Sensor
