HINWEIS
Die Maximallänge der Leiter für die Installation des X-MIND unity Fernschalters für die Exposition beträgt 20 m (66 Fuß); Mindestquerschnitt
der Leiter ist 24 AWG (CSA/UL 300 V/80 °C)
1. Gehäuse des X-MIND unity Fernschalters für die Exposition zerlegen, indem die 2 Befestigungsschrauben (5)
gelöst werden.
2. Hintere Abdeckung (2) mit den Wandankern (1) und Ankerschrauben (3) an der Wand befestigen.

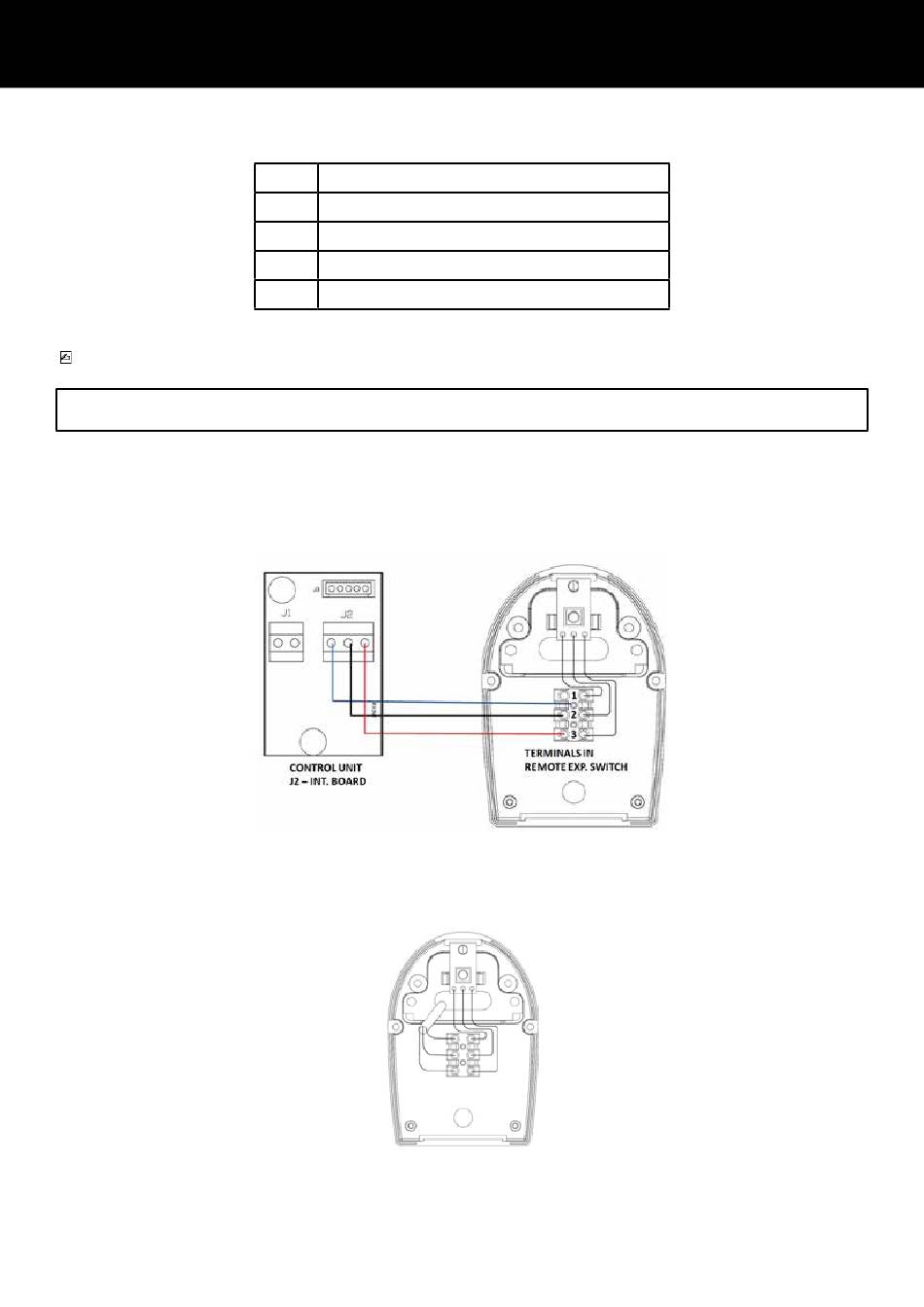

3. Leiter wie in der folgenden Abbildung gezeigt an die Klemmen anschließen; dabei ist die Polarität zu beach-
ten. (Für Einzelheiten siehe Beschaltungsplan in Kapitel «SCHALTPLAN».)
4. Anschlüsse im X-MIND unity Fernschalter für die Exposition wie unten gezeigt anordnen; mitgelieferte Kabel-
binder verwenden, um die Kabel zu befestigen; immer die Polarität einhalten.
5. Frontabdeckung (4) schließen und dann die Befestigungsschrauben (5) einschrauben.
INSTALLATIONS UND WARTUNGSANLEITUNG • X-Mind unity • W1100063 • V1 • (15) • 04/2015 • NUNODE050F
D E U T S C H
1 Wandanker
2 Hintere Abdeckung mit PCB und Klemmen
3 Ankerschrauben
4 Frontabdeckung
5 Befestigungsschrauben
Abb. 5.51
Abb. 5.52
