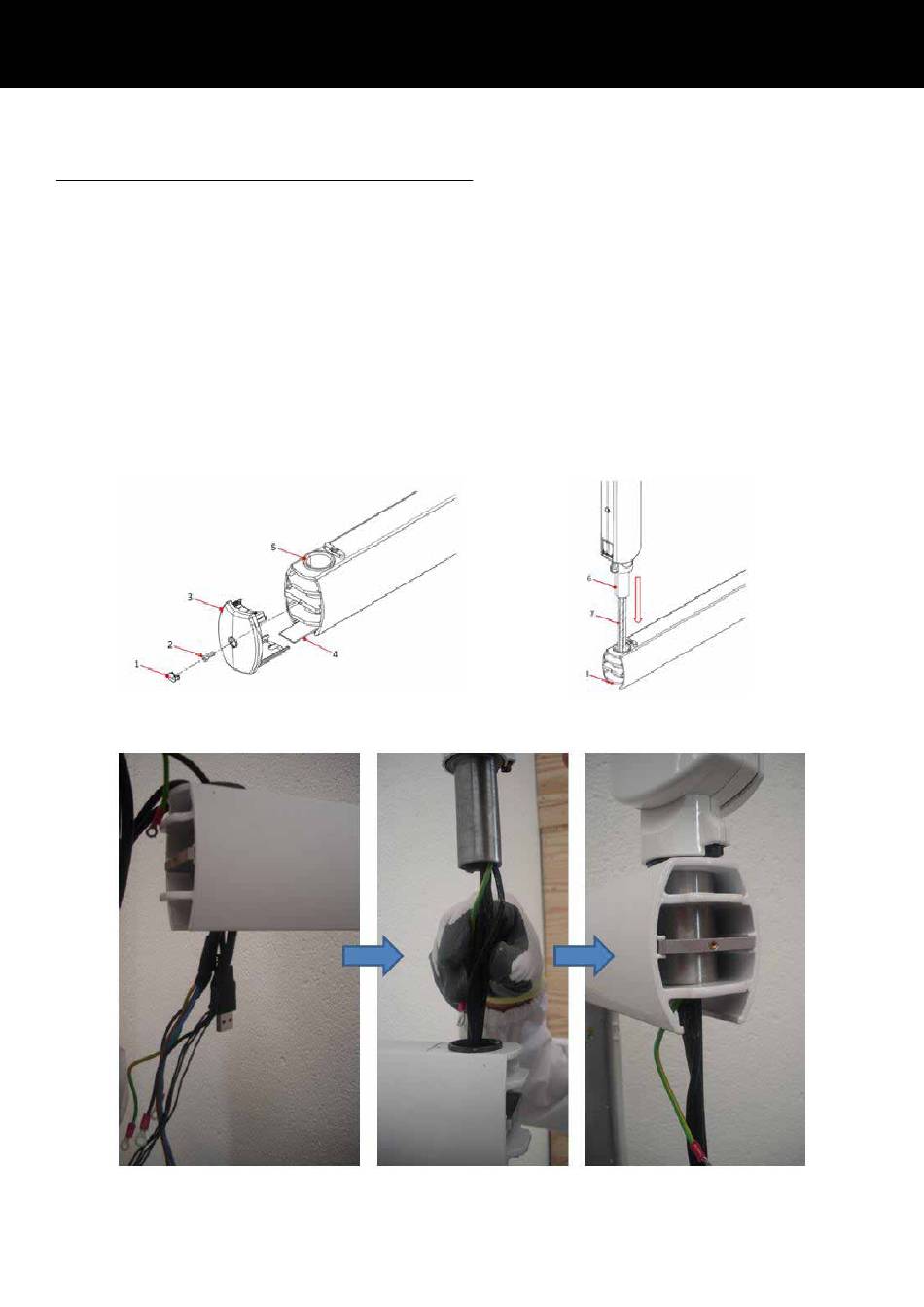

MONTAGEANLEITUNG (siehe nachfolgende Abbildungen)
1. Den Pantographen (Scherenarm) aus der Verpackung nehmen, und bei der Handhabung des Scherenarms
umsichtig vorgehen, da der Strahlerkopf werkseitig vorinstalliert und die gesamte Baugruppe sehr schwer
und empfindlich ist.
den Scherenarm über die Schulter gelegt zu tragen; siehe folgende Abbildung.
2. Falls dies noch nicht geschehen ist, die Schraubenkappe(1) mit einem kleinen flachen Schraubendreher
abheben und dann die Befestigungsschraube (2) und die Verschlusskappe der Halterung (3) entfernen,
indem sie am Ende der unteren Abdeckung (4) aus dem Profil der Halterung herausgezogen wird.
3. Verkabelung der SCHERENARM-Baugruppe (7) in die Buchse (5) und dann das Rohr des SCHERENARMS (6)
einsetzen.
4. Bei Bedarf das Rohr und die Buchse reinigen und ausschließlich mit Molikote D Fett laut Herstelleranwei-
sungen schmieren.
5. Verkabelung im Gehäuse der Halterung (8) verlegen.
6. Kabel in der Halterung wie nachfolgend gezeigt befestigen und anschließen.
7. Kabel in der Halterung korrekt anordnen und Abdeckungen schließen.
Abb. 5.16
Abb. 5.18
Page 44 of 107
INSTALLATIONS UND WARTUNGSANLEITUNG • X-Mind unity • W1100063 • V1 • (15) • 04/2015 • NUNODE050F
D E U T S C H
Beim Transport der Baugruppe empfiehlt es sich,
Abb. 5.17
