WARNUNG
!
Beim Einsetzen des Stifts der Halterung in die Platte für die Wandmontage darauf achten, dass das vorinstallierte Kabel nicht gequetscht
oder beschädigt wird. Dieses geschützt im Rohr belassen, bis er vollständig eingesetzt ist.
WARNUNG
!
Immer auf den Verlauf der Kabel achten.
Beim Einbau der mechanischen Teile sicherstellen, dass Kabel nicht zwischen Teilen gequetscht werden, oder diese so positionieren, dass sie
in jedem Fall nicht beschädigt werden können.
Nicht zu stark an den Kabeln ziehen. Diese nicht in eine gespannte Position bringen.

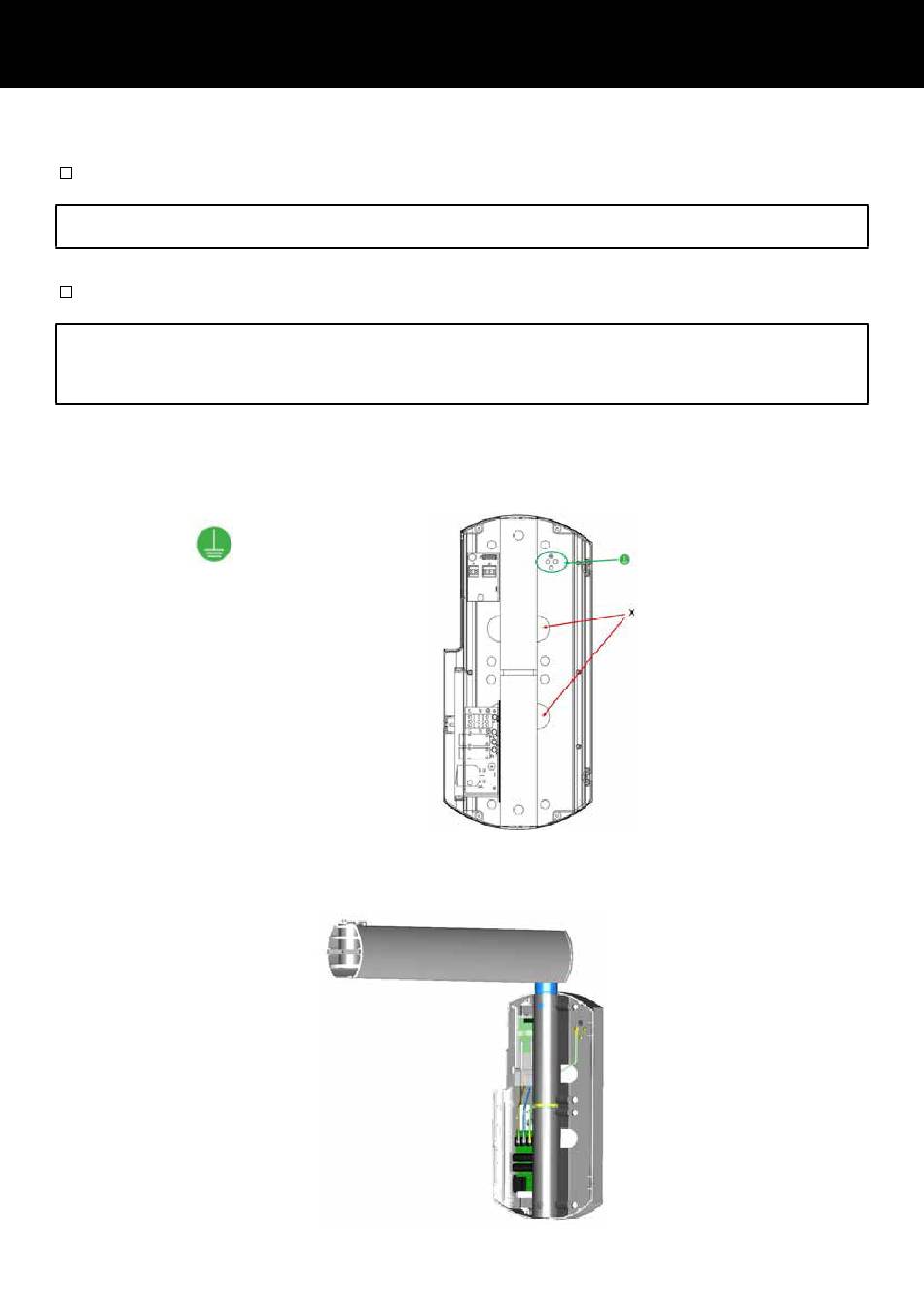

Entsprechend der Konfiguration (OBEN oder UNTEN) müssen alle Kabel, die aus der Halterung kommen, aus
den Löchern (X) oben rechts austreten; siehe Abb. 5.10 - 5.11.
Geerdete und abgeschirmte Kabel müssen mit den jeweiligen Schrauben und Ringen, die an der Platte für die
Wandmontage vorinstalliert sind,
am Erdungspunkt
Korrekt installierte Halterung (Beispiel für obere Installation. Für die Befestigung unten gilt dieselbe Anord-
nung in umgekehrter Form).
Page 40 of 107
INSTALLATIONS UND WARTUNGSANLEITUNG • X-Mind unity • W1100063 • V1 • (15) • 04/2015 • NUNODE050F
D E U T S C H
angeschlossen werden.
Abb. 5.11
Abb. 5.10
