D E U T S C H
MONTAGEANLEITUNG FÜR RECHTECKIGEN TUBUS

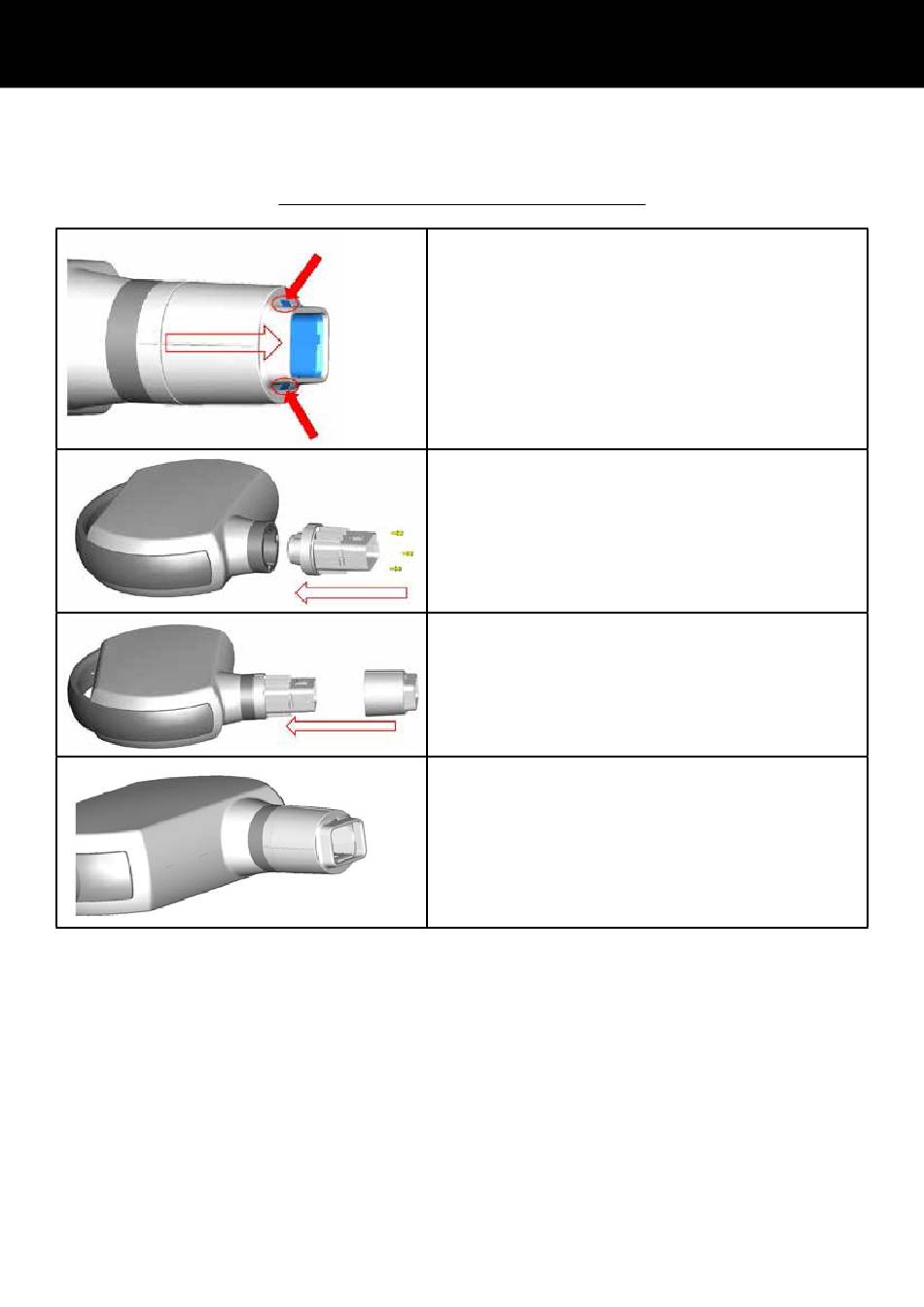

Vorhandenen Tubus ausbauen.
Rechteckigen Tubus herausnehmen und die Abdeckung des Tubus von
der Strahlenbegrenzungseinrichtung ausbauen, um die Befestigungss-
chrauben erreichen zu können.
Strahlenbegrenzungseinrichtung mit den 3 mitgelieferten Schrauben am
Tubus befestigen.
Tubusabdeckung an Strahlenbegrenzungseinrichtung installieren, indem
sie auf die 2 Laschen gedrückt wird, bis ein Klicken zu hören ist. Vor-
sichtig versuchen, die Begrenzungsbaugruppe herauszuziehen, um die
Stabilität zu prüfen.
Der korrekt installierte rechteckige Tubus sollte sich drehen können und
nicht leicht herauszuziehen sein.
Abb. 13.9
