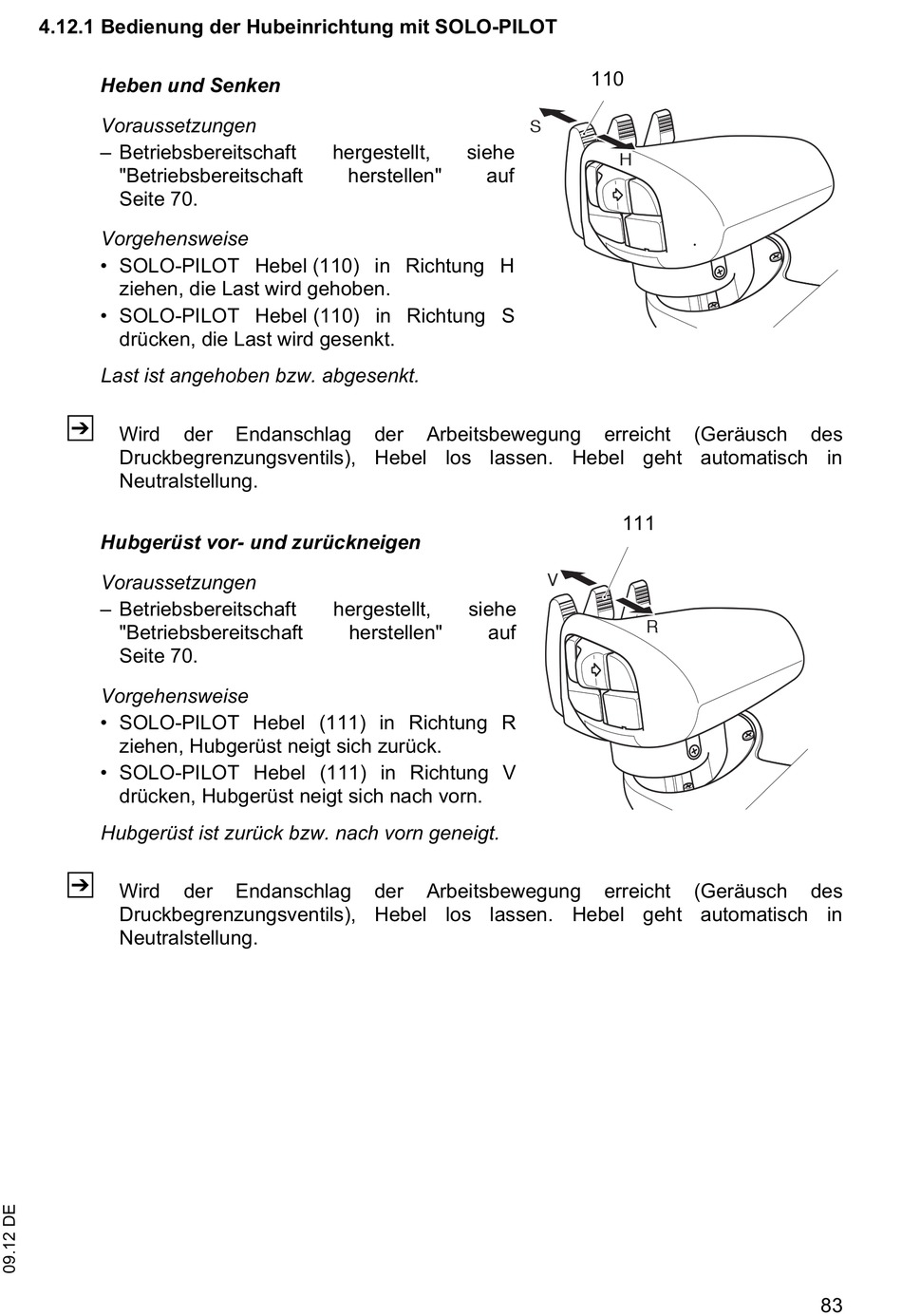

4.12.1 Bedienung der Hubeinrichtung mit SOLO-PILOT

Heben und Senken
Voraussetzungen
– Betriebsbereitschaft
"Betriebsbereitschaft
Seite 70.
Vorgehensweise
• SOLO-PILOT Hebel (110) in Richtung H
ziehen, die Last wird gehoben.
• SOLO-PILOT Hebel (110) in Richtung S
drücken, die Last wird gesenkt.
Last ist angehoben bzw. abgesenkt.
Z
Wird der
Druckbegrenzungsventils), Hebel los lassen. Hebel geht automatisch in
Neutralstellung.
Hubgerüst vor- und zurückneigen
Voraussetzungen
– Betriebsbereitschaft
"Betriebsbereitschaft
Seite 70.
Vorgehensweise
• SOLO-PILOT Hebel (111) in Richtung R
ziehen, Hubgerüst neigt sich zurück.
• SOLO-PILOT Hebel (111) in Richtung V
drücken, Hubgerüst neigt sich nach vorn.
Hubgerüst ist zurück bzw. nach vorn geneigt.
Z
Wird der
Druckbegrenzungsventils), Hebel los lassen. Hebel geht automatisch in
Neutralstellung.
hergestellt,
herstellen"
Endanschlag der
hergestellt,
herstellen"
Endanschlag der
110
S
siehe
auf
Arbeitsbewegung
V
siehe
auf
Arbeitsbewegung
H
erreicht (Geräusch
111
R
erreicht (Geräusch
des
des
83
