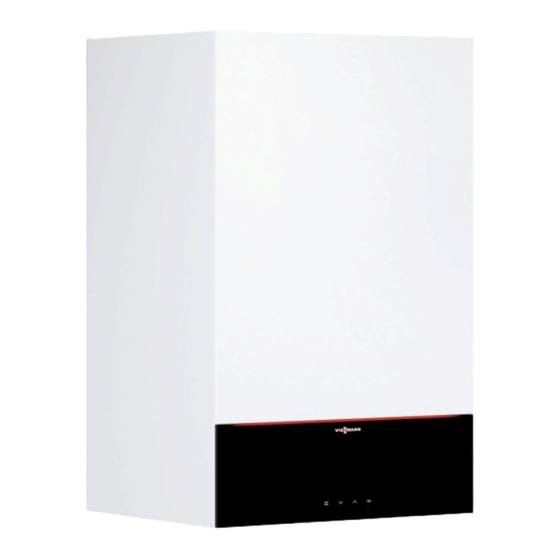

Viessmann VITODENS 200-W Montageanleitung
Gas-brennwertkessel als wandgerät
erdgas- und flüssiggas-ausführung
Vorschau ausblenden
Andere Handbücher für VITODENS 200-W:
- Montage- und serviceanleitung (196 Seiten) ,
- Serviceanleitung (188 Seiten) ,
- Montageanleitung (156 Seiten)
Verwandte Anleitungen für Viessmann VITODENS 200-W
Inhaltszusammenfassung für Viessmann VITODENS 200-W

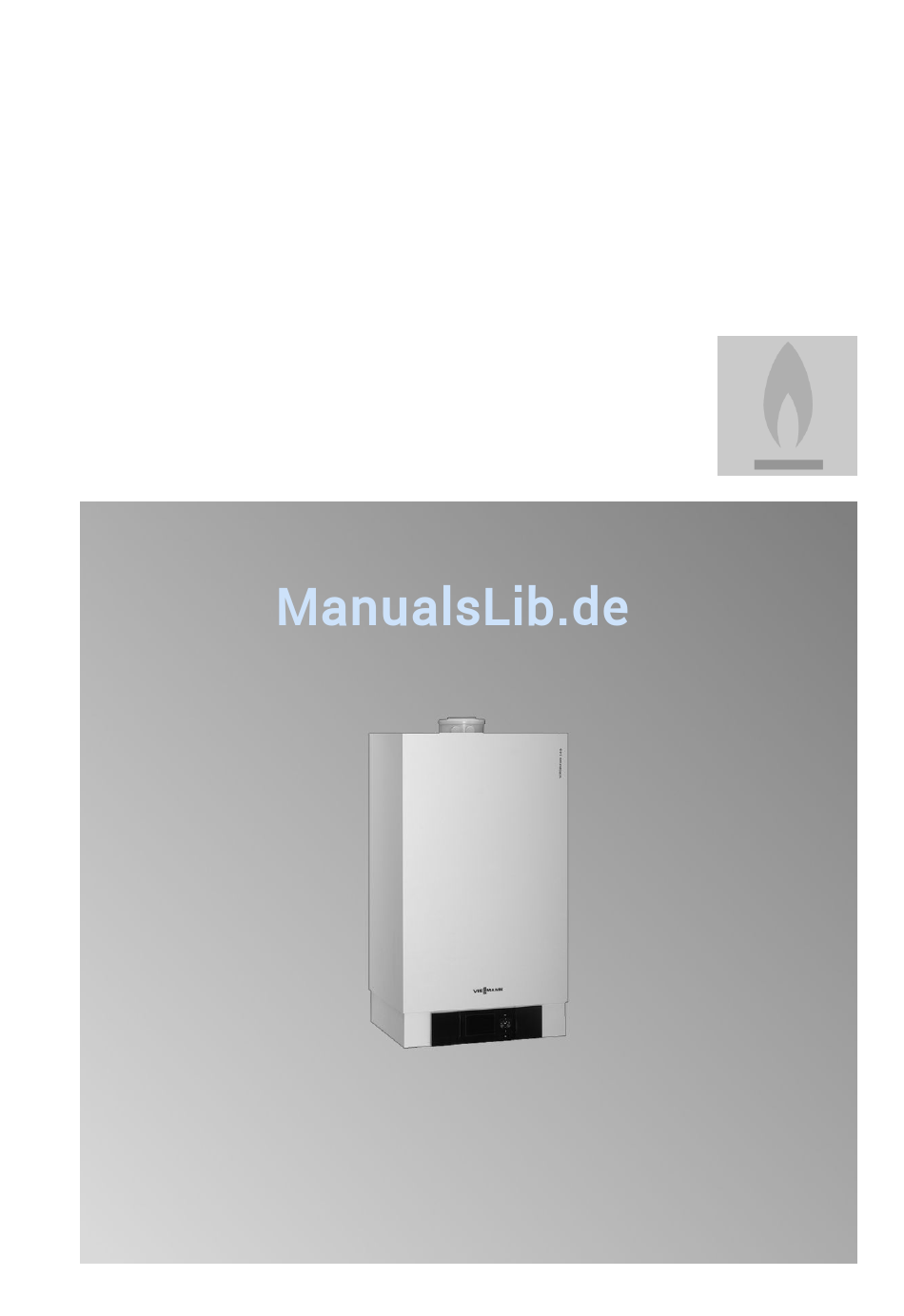

- Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitodens 200-W Typ WB2C, 45 und 60 kW Gas-Brennwertkessel als Wandgerät Erdgas- und Flüssiggas-Ausführung VITODENS 200-W Nach Montage entsorgen! 5442 144 6/2010...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise ■ die berufsgenossenschaftlichen Bestimmungen, Gefahr ■ die einschlägigen Sicherheitsbedin- Dieses Zeichen warnt vor Perso- gungen der DIN, EN, DVGW, TRGI, nenschäden. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Montagevorbereitung Produktinformation....................Montagevorbereitung................... ■ Vorbereitungen zur Montage des Heizkessels..........Montageablauf Heizkessel anbauen und Anschlüsse montieren..........■ Wandhalterung anbauen................... ■ Heizkessel an Wandhalterung hängen und ausrichten........Heizwasserseitiger Anschluss................Abgasanschluss....................Kondenswasseranschluss..................10 Gasanschluss....................... 10 Regelungsgehäuse öffnen................... 11 Elektrische Anschlüsse..................13 ■ Anschluss von Zubehörteilen................15 ■... -
Seite 4: Produktinformation
Umstellung auf Flüssiggas P (ohne Umstellsatz) siehe Serviceanleitung. Umrüstung für andere Bestimmungsländer Der Vitodens 200-W darf grundsätzlich nur in die Länder geliefert werden, die auf dem Typenschild angegeben sind. Für die Lieferung in davon abweichende Länder muß ein zugelassener Fachbetrieb in Eigeninitiative eine Einzelzulassung nach dem jeweiligen Landesrecht erwirken. -
Seite 5: Montagevorbereitung
Montagevorbereitung Vorbereitungen zur Montage des Heizkessels Achtung Um Geräteschäden zu vermei- den, alle Rohrleitungen last- und momentfrei anschließen. A Ausdehnungsgefäß G1... - Seite 6 Montagevorbereitung (Fortsetzung) B Sicherheitsventil K Zubehör (Anschluss-Sets) C Heizungsvorlauf G1½ L Ohne Anschluss-Sets (Zubehör) D Speichervorlauf G1½ M Mit Anschluss-Sets (Zubehör) E Gasanschluss R ¾ N Empfohlenes Maß (Einzelkesselan- F Speicherrücklauf G1½ lage) O Empfohlenes Maß (Mehrkesselan- G Heizungsrücklauf G1½ lage) H Bereich zur Einführung der elektri- P Kondenswasserablauf...
-
Seite 7: Heizkessel Anbauen Und Anschlüsse Montieren
Heizkessel anbauen und Anschlüsse montieren Wandhalterung anbauen Hinweis Die beigefügten Schrauben und Dübel sind nur für Beton geeignet. Bei anderen Baustoffen ist Befestigungsmaterial für 100 kg Tragkraft zu verwenden. Ø 10 A Bezugspunkt Oberkante Heizkes- C Oberkante Fertigfußboden D Empfehlung B Montageschablone (liegt dem Heiz- kessel bei) -
Seite 8: Heizkessel An Wandhalterung Hängen Und Ausrichten
Heizkessel anbauen und Anschlüsse montieren (Fortsetzung) Heizkessel an Wandhalterung hängen und ausrichten Hinweis Heizkessel vertikal ausrichten. -
Seite 9: Heizwasserseitiger Anschluss
Heizwasserseitiger Anschluss Heizkessel an bauseitige Rohrleitungen anschließen. Hinweis Anschluss-Situation dargestellt mit den als Zubehör lieferbaren Anschluss- Sets. Bei Anschluss mit bauseitigen Armatu- ren die erforderlichen Anschlüsse vorse- hen. A Ausdehnungsgefäß B Sicherheitsventil C Heizungsvorlauf D Speichervorlauf E Speicherrücklauf F Heizungsrücklauf Abgasanschluss Abgas-Zuluftleitung anschließen. -
Seite 10: Kondenswasseranschluss
Kondenswasseranschluss 1. Kondenswasserschlauch so weit aus dem Heizkessel herausziehen, dass innerhalb des Heizkessels keine unnötigen Bögen entstehen. Auf fes- ten Anschluss am Siphon achten. 2. Kondenswasserschlauch mit steti- gem Gefälle und Rohrbelüftung an das Abwassernetz oder eine Neutra- lisationseinrichtung anschließen. Gasanschluss Hinweis zum Betrieb mit Flüssiggas Wir empfehlen beim Einbau des Heiz-... -
Seite 11: Regelungsgehäuse Öffnen
Gasanschluss (Fortsetzung) 2. Dichtheitsprüfung durchführen. 3. Gasleitung entlüften. Hinweis Umstellung auf andere Gasart: Zur Dichtheitsprüfung nur geeignete Serviceanleitung und zugelassene Lecksuchmittel (EN 14291) und Geräte verwenden. Leck- suchmittel mit ungeeigneten Inhalts- stoffen (z.B. Nitrite, Sulfide) können zu Materialschäden führen. Lecksuchmittel-Rückstände nach der Prüfung entfernen. - Seite 12 Regelungsgehäuse öffnen (Fortsetzung) 2. 2x 4. 8x...
-
Seite 13: Elektrische Anschlüsse
Elektrische Anschlüsse 230V~ 230V~ 7 6 5 4 32 1 A Funkuhrempfänger D Vitotrol 100 UTA (nur bei Regelung für angehobenen Betrieb) B Heizkreispumpe oder Kesselkreis- pumpe oder Funkempfänger Vitotrol 100 UTDB- Nur bei drehzahlgeregelter Heiz- kreispumpe: Stecker aVG an X4 einstecken. Bei Anschluss Brücke zwischen „1“... - Seite 14 Elektrische Anschlüsse (Fortsetzung) Hinweis zum Anschluss von lH ■ Netzanschluss Zubehör (230 V/ Zubehörteilen 50 Hz). Bei Aufstellung in Nass- Für den Anschluss die den Zube- räumen darf der Netzanschluss hörteilen beiliegenden separaten von Zubehör außerhalb des Nass- Montageanleitungen beachten. bereiches nicht an der Regelung durchgeführt werden.
-
Seite 15: Anschluss Von Zubehörteilen
Elektrische Anschlüsse (Fortsetzung) Speichertemperatursensor (liegt ■ Erweiterungssatz für einen Heiz- dem Anschluss-Set des Speicher- kreis mit Mischer Wassererwärmers bei). ■ Solarregelungsmodul, Typ SM1 Anschluss an Leitung mit Steckern ■ Vitosolic außerhalb der Regelung. ■ Erweiterung AM1 aVG KM-BUS-Teilnehmer (Zubehör) ■ Erweiterung EA1 ■... -
Seite 16: Anschlussleitungen Verlegen
Elektrische Anschlüsse (Fortsetzung) Anschlussleitungen verlegen Achtung Wenn Anschlussleitungen an heißen Bauteilen anliegen, werden sie beschä- digt. Beim bauseitigen Verlegen und Befestigen der Anschlussleitungen darauf achten, dass die maximal zulässigen Temperaturen der Leitungen nicht über- schritten werden. A Kleinspannungsanschlüsse E Kommunikationsmodul B 230 V-Anschlüsse F Leitungsdichtung für Netzleitung C Interne Erweiterung... -
Seite 17: Kesselcodierstecker Tauschen Bei Installation In Mehrkesselanlage
Elektrische Anschlüsse (Fortsetzung) Kesselcodierstecker tauschen bei Installation in Mehrkesselan- lage Wird der Heizkessel in einer Mehrkes- Eine separate Montageanleitung selanlage installiert, unbedingt den ein- liegt dem Kesselcodierstecker gebauten Kesselcodierstecker durch bei. den Kesselcodierstecker für Mehrkes- selanlage ersetzen. Der Kesselcodierstecker für Mehrkes- selanlage ist in der Aussparung für die Bedieneinheit der Regelung befestigt. -
Seite 18: Regelungsgehäuse Schließen Und Bedienteil Einsetzen
Regelungsgehäuse schließen und Bedienteil einsetzen 3. 2x... - Seite 19 Regelungsgehäuse schließen und Bedienteil… (Fortsetzung) Bedieneinheit (separat verpackt) in den Regelungsträger einsetzen. Hinweis Die Bedieneinheit kann auch in einen Wandmontagesockel (Zubehör) in der Nähe des Heizkessels eingesetzt wer- den. Montageanleitung Wandmonta- gesockel...
-
Seite 20: Vorderblech Anbauen
Vorderblech anbauen Hinweis Sicherungsschrauben zum Betrieb unbedingt einschrauben. -
Seite 21: Inbetriebnahme Und Einregulierung
Inbetriebnahme und Einregulierung Inbetriebnahme und Einregulie- rung siehe Serviceanleitung. - Seite 24 Viessmann Werke GmbH&Co KG D-35107 Allendorf Telefon: 06452 70-0 Telefax: 06452 70-2780 www.viessmann.de...
