Mechanische Installation
HINWEIS
GEFAHR VON ÜBERHITZUNG
Wird ein IP21-Umbausatz verwendet, kann eine Seite-an-
Seite-Montage zu einer Überhitzung und Beschädigung
der Einheit führen.
•
Zwischen den oberen Abdeckungskanten des
IP21-Umbausatzes ist ein Abstand von
mindestens 30 mm (1,2 Zoll) erforderlich.
3.3.2 Horizontale Montage
G

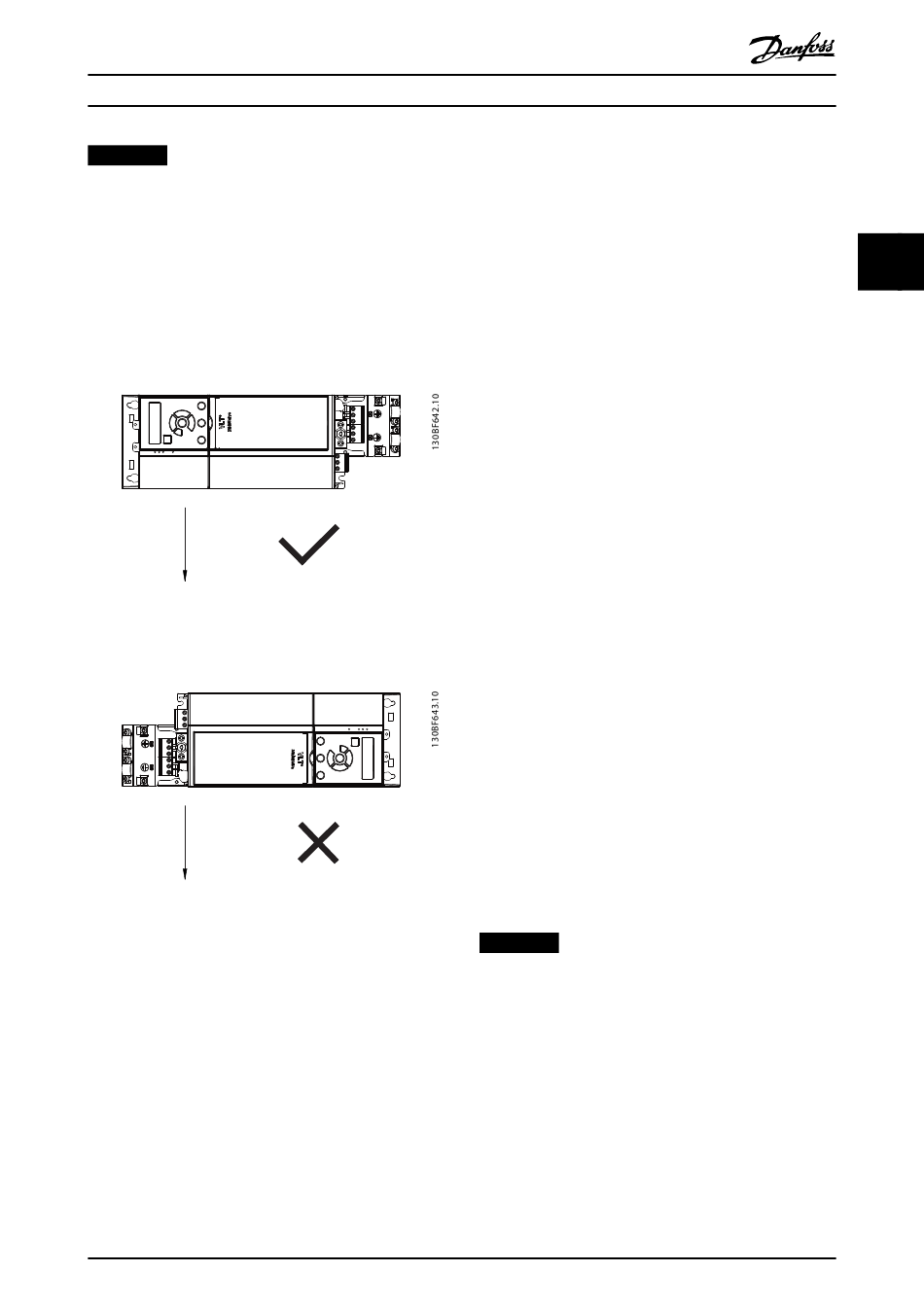

Abbildung 3.3 Richtige horizontale Montage
(linke Seite nach unten)
G
Abbildung 3.4 Falsche horizontale Montage
(rechte Seite nach unten)
MG07A503
Bedienungsanleitung
3.3.3 Bus-Abschirmset
Das Bus-Abschirmset gewährleistet die mechanische
Befestigung und die elektrische Abschirmung von Kabeln
für die folgenden Steuerkassettenvarianten:
•
•
•
•
•
Jedes Bus-Abschirmset enthält 1 waagerechtes
Abschirmblech und 1 senkrechtes Abschirmblech. Die
Montage des senkrechten Abschirmblechs ist optional. Das
senkrechte Abschirmblech bietet bessere mechanische
Unterstützung für PROFINET-, Ethernet- und POWERLINK-
Steckverbinder und -Kabel.
3.3.4 Montage
Zur Montage des Bus-Abschirmsets:
1.
2.
HINWEIS
Wird die obere IP21-Abdeckung verwendet, montieren
Sie das senkrechte Abschirmblech nicht, da dessen Höhe
eine ordnungsgemäße Installation der oberen IP21-
Abdeckung beeinträchtigt.
Danfoss A/S © 08/2018 Alle Rechte vorbehalten.
Steuerkassette mit PROFIBUS
Steuerkassette mit PROFINET
Steuerkassette mit CANopen
Steuerkassette mit Ethernet
Steuerkassette mit POWERLINK
Platzieren Sie das waagerechte Abschirmblech an
der am Frequenzumrichter montierten Steuer-
kassette, und befestigen Sie das Blech mithilfe
von 2 Schrauben, wie in Abbildung 3.5 gezeigt.
Das Anzugsdrehmoment beträgt 0,7–1,0 Nm
(6,2–8,9 in-lb).
Gegebenenfalls: Montieren Sie das senkrechte
Abschirmblech wie folgt:
2a
Entfernen Sie die 2 mechanischen
Federn und die 2 Metallschellen vom
waagerechten Blech.
2b
Montieren Sie die mechanischen Federn
und Metallschellen am senkrechten
Blech.
2c
Befestigen Sie das Blech mit 2
Schrauben, wie in Abbildung 3.6 gezeigt.
Das Anzugsdrehmoment beträgt 0,7–1,0
Nm (6,2–8,9 in-lb).
3
3
