Safe Torque Off (STO)
6 6
1 Sicherheitsvorrichtung

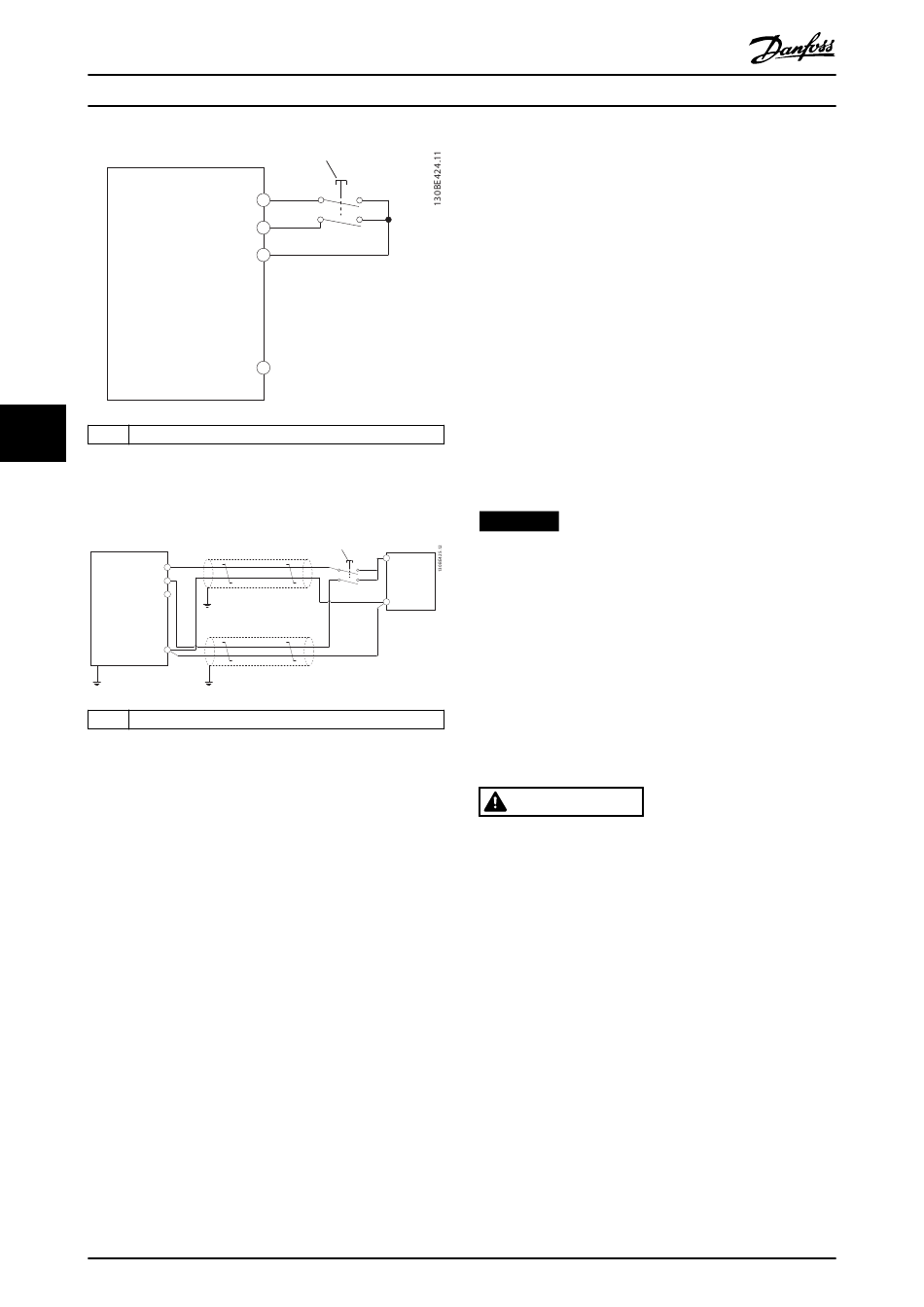

Abbildung 6.4 STO-Verkabelung in 1 Schaltschrank, der
Frequenzumrichter liefert die Versorgungsspannung
37
38
12
55
1 Sicherheitsvorrichtung
Abbildung 6.5 STO-Verdrahtung, Externe Versorgung
3. Führen Sie die Verdrahtung gemäß den
Anweisungen in Kapitel 4 Elektrische Installation
durch, und:
3a
3b
3c
44
®
VLT
1
37
38
12
55
1
Beseitigen Sie Kurzschlussgefahren.
Stellen Sie sicher, dass die STO-Kabel
abgeschirmt sind, wenn sie länger als 20
m (65,6 ft) sind oder außerhalb des
Gehäuses verlaufen.
Schließen Sie die Sicherheitsvorrichtung
direkt an die Klemmen 37 und 38 an.
Danfoss A/S © 08/2018 Alle Rechte vorbehalten.
Midi Drive FC 280
6.3 Inbetriebnahme der Funktion „Safe
Torque Off"
6.3.1 Aktivierung der Funktion „Safe Torque
Off"
Die STO-Funktion aktiveren Sie durch das Wegschalten der
Spannung an den Klemmen 37 und 38 des Frequenzum-
richters.
Ist STO aktiviert, gibt der Frequenzumrichter Alarm 68, Safe
Torque Off oder Warnung 68, Safe Torque Off, aus, schaltet
ab und lässt den Motor im Freilauf zum Stillstand kommen.
Verwenden Sie die STO-Funktion zum Stoppen des
Frequenzumrichters bei Notfällen. Setzen Sie im Normal-
betrieb, bei dem Sie kein „Safe Torque Off" benötigen,
stattdessen die normale Stoppfunktion des Frequenzum-
richters ein.
HINWEIS
Ist die STO-Funktion aktiviert, während der Frequenzum-
richter Warnung 8 (DC-Unterspannung) oder Alarm 8 (DC-
+
Unterspannung) ausgibt, überspringt der
24 V source
Frequenzumrichter den Alarm 68, Safe Torque Off, der
-
STO-Betrieb wird jedoch nicht beeinträchtigt.
6.3.2 Deaktivierung der Funktion „Safe
Torque Off"
Befolgen Sie die Anweisungen in Tabelle 6.2, um die STO-
Funktion zu deaktivieren und den Normalbetrieb mithilfe
des Wiederanlaufmodus der STO-Funktion fortzusetzen.
WARNUNG
VERLETZUNGS- BZW. LEBENSGEFAHR
Durch das erneute Anlegen der 24 V DC-Versorgung an
Klemme 37 oder 38 beenden Sie den SIL2 STO-Zustand,
wodurch der Motor potenziell gestartet wird. Ein
unerwartetes Anlaufen des Motors kann zum Tod und zu
schweren Verletzungen führen!
•
Stellen Sie sicher, dass alle Sicherheitsmaß-
nahmen ergriffen werden, bevor Sie die 24 V
DC-Versorgung an die Klemmen 37 und 38
anschließen.
