Mechanische Installation
3.1.2 Lagerung
Vergewissern Sie sich, dass die Lageranforderungen erfüllt
sind. Weitere Informationen hierzu finden Sie unter
Kapitel 9.4 Umgebungsbedingungen.
3 3

3.2 Installationsumgebung

HINWEIS
Stellen Sie in Umgebungen mit flüssigen oder festen
Aerosolen oder korrosiven Gasen sicher, dass die
Schutzart der Geräte der Installationsumgebung
entspricht. Eine Nichterfüllung der Anforderungen von
bestimmten Umgebungsbedingungen kann zu einer
Reduzierung der Lebensdauer des Frequenzumrichters
führen. Stellen Sie sicher, dass alle Anforderungen
hinsichtlich Luftfeuchtigkeit, Temperatur und Höhenlage
erfüllt werden.
Vibrationen und Erschütterungen
Der Frequenzumrichter entspricht den Anforderungen für
Geräte zur Wandmontage sowie bei Montage an Maschi-
nengestellen oder in Schaltschränken.
Detaillierte Spezifikationen zu Umgebungsbedingungen
finden Sie unter Kapitel 9.4 Umgebungsbedingungen.

3.3 Montage

HINWEIS
Eine unsachgemäße Montage kann zu Überhitzung und
einer reduzierten Leistung führen.
Kühlung
•
Stellen Sie sicher, dass über und unter dem
Frequenzumrichter zur Luftzirkulation ein Abstand
von mindestens 100 mm (3,9 Zoll) vorhanden ist.
Heben
•
Prüfen Sie das Gewicht des Frequenzumrichters,
um ein sicheres Heben zu gewährleisten, siehe
Kapitel 9.9 Baugrößen, Nennleistungen und
Abmessungen.
•
Vergewissern Sie sich, dass die Hebevorrichtung
für die Aufgabe geeignet ist.
•
Planen Sie ggf. zum Transportieren des Geräts ein
Hebezeug, einen Kran oder einen Gabelstapler
mit der entsprechenden Tragfähigkeit ein.
•
Verwenden Sie zum Heben die Transportösen am
Frequenzumrichter (sofern vorhanden).
10
®
VLT Midi Drive FC 280
Montage
Wenden Sie sich für die Anpassung der Bohrungen des
VLT
Rückwand an Ihren örtlichen Danfoss-Händler.
Zur Montage des Frequenzumrichters:
HINWEIS
Hinweise zu den Abmessungen der Bohrungen finden Sie
unter Kapitel 9.9 Baugrößen, Nennleistungen und
Abmessungen.

3.3.1 Seite-an-Seite-Installation

Seite-an-Seite-Installation
Alle VLT
oder horizontal Seite an Seite einbauen. Eine zusätzliche
Belüftung von der Seite ist an den Einheiten nicht
erforderlich.

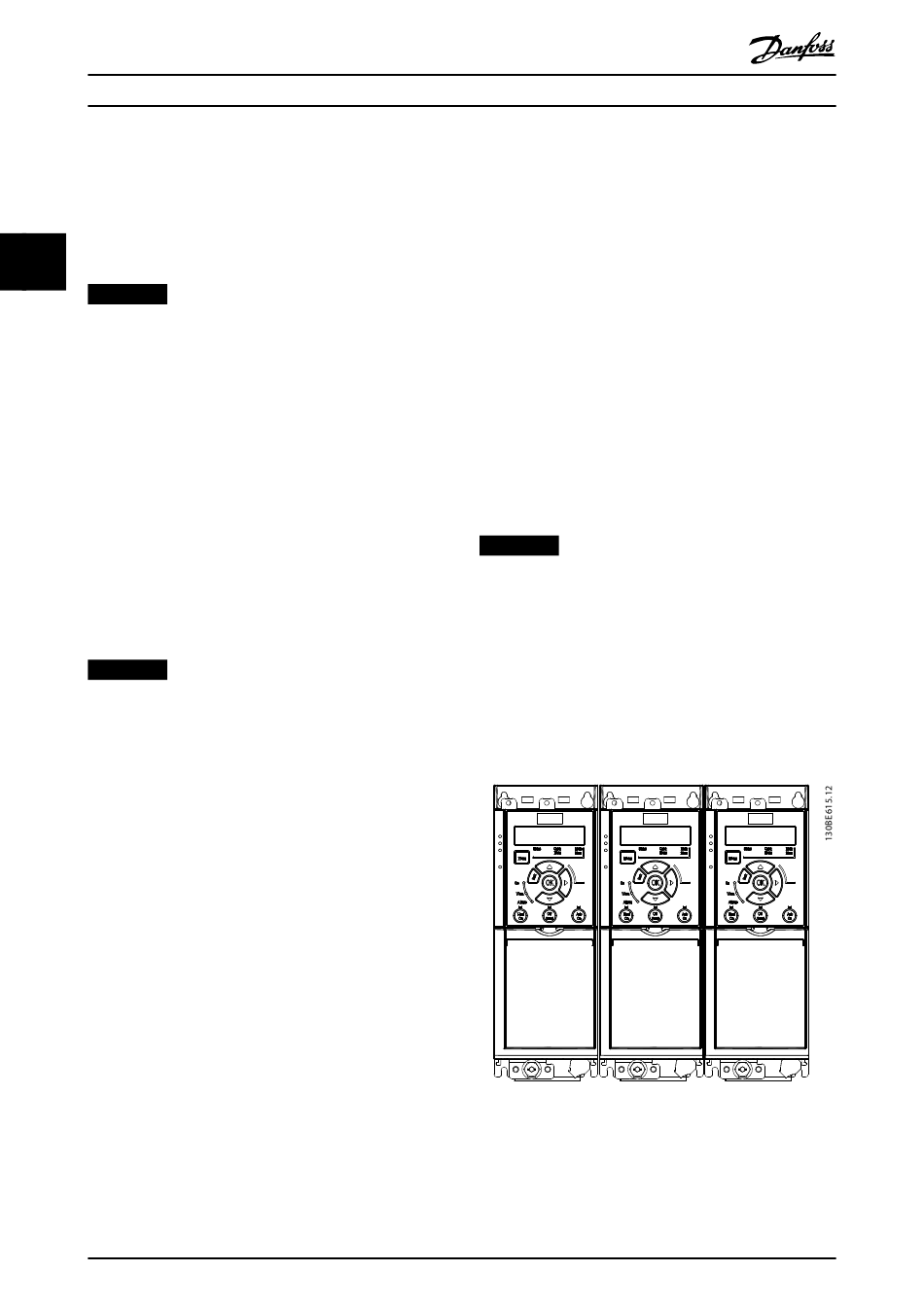

Abbildung 3.2 Seite-an-Seite-Installation
Danfoss A/S © 08/2018 Alle Rechte vorbehalten.
®
Midi Drive FC 280 zur Bestellung der separaten
1. Achten Sie darauf, dass der Montageort stabil
genug ist, um das Gewicht des Geräts zu tragen.
Sie können mehrere Frequenzumrichter Seite-an-
Seite ohne Zwischenraum aufstellen.
2. Stellen Sie die Einheit so nah wie möglich am
Motor auf. Halten Sie die Motorkabel so kurz wie
möglich.
3. Sorgen Sie durch Montage des Geräts auf einer
ebenen, stabilen Oberfläche oder an der
optionalen Rückwand für eine ausreichende
Luftzirkulation zur Kühlung.
4. Verwenden Sie die vorgesehenen Bohrungen am
Frequenzumrichter zur Wandmontage, sofern
vorhanden.
®
Midi Drive FC 280 Einheiten können Sie vertikal
