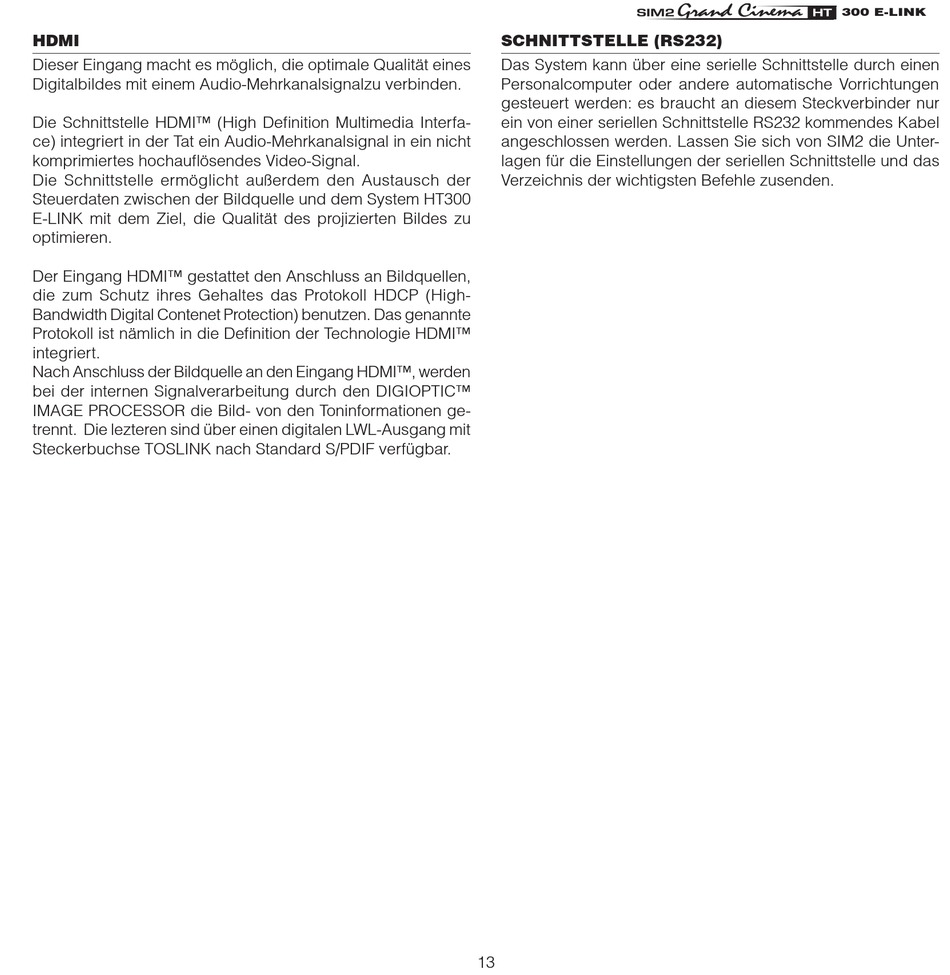

HDMI
Dieser Eingang macht es möglich, die optimale Qualität eines
Digitalbildes mit einem Audio-Mehrkanalsignalzu verbinden.
Die Schnittstelle HDMI™ (High Definition Multimedia Interfa-
ce) integriert in der Tat ein Audio-Mehrkanalsignal in ein nicht
komprimiertes hochauflösendes Video-Signal.
Die Schnittstelle ermöglicht außerdem den Austausch der
Steuerdaten zwischen der Bildquelle und dem System HT300
E-LINK mit dem Ziel, die Qualität des projizierten Bildes zu
optimieren.
Der Eingang HDMI™ gestattet den Anschluss an Bildquellen,
die zum Schutz ihres Gehaltes das Protokoll HDCP (High-
Bandwidth Digital Contenet Protection) benutzen. Das genannte
Protokoll ist nämlich in die Definition der Technologie HDMI™
integriert.
Nach Anschluss der Bildquelle an den Eingang HDMI™, werden
bei der internen Signalverarbeitung durch den DIGIOPTIC™
IMAGE PROCESSOR die Bild- von den Toninformationen ge-
trennt. Die lezteren sind über einen digitalen LWL-Ausgang mit
Steckerbuchse TOSLINK nach Standard S/PDIF verfügbar.
SCHNITTSTELLE (RS232)
Das System kann über eine serielle Schnittstelle durch einen
Personalcomputer oder andere automatische Vorrichtungen
gesteuert werden: es braucht an diesem Steckverbinder nur
ein von einer seriellen Schnittstelle RS232 kommendes Kabel
angeschlossen werden. Lassen Sie sich von SIM2 die Unter-
lagen für die Einstellungen der seriellen Schnittstelle und das
Verzeichnis der wichtigsten Befehle zusenden.
13
����������
