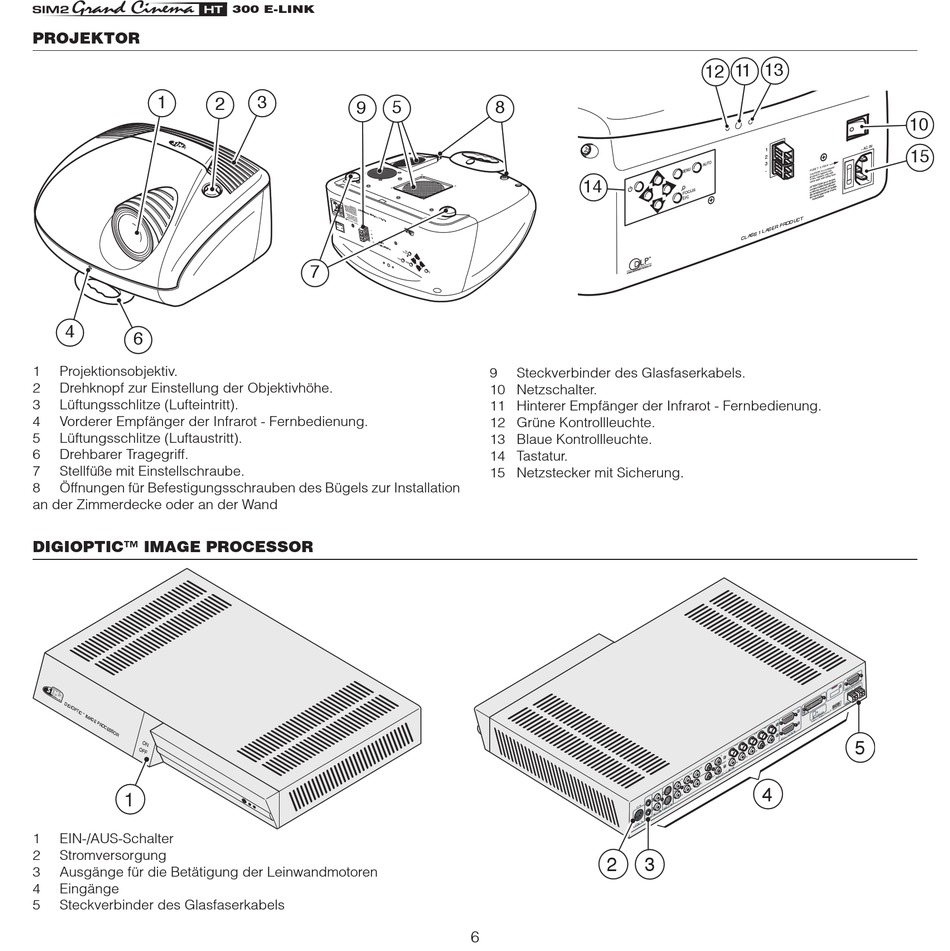

PROJEKTOR
1
4
6
1
Projektionsobjektiv.
2
Drehknopf zur Einstellung der Objektivhöhe.
3
Lüftungsschlitze (Lufteintritt).
4
Vorderer Empfänger der Infrarot - Fernbedienung.
5
Lüftungsschlitze (Luftaustritt).
6
Drehbarer Tragegriff.
7
Stellfüße mit Einstellschraube.
8
Öffnungen für Befestigungsschrauben des Bügels zur Installation
an der Zimmerdecke oder an der Wand
DIGIOPTIC™ IMAGE PROCESSOR
1
1
EIN-/AUS-Schalter
2
Stromversorgung
3
Ausgänge für die Betätigung der Leinwandmotoren
4
Eingänge
5
Steckverbinder des Glasfaserkabels
����������
3
2
5
9
7
8
14
9
Steckverbinder des Glasfaserkabels.
10 Netzschalter.
11 Hinterer Empfänger der Infrarot - Fernbedienung.
12 Grüne Kontrollleuchte.
13 Blaue Kontrollleuchte.
14 Tastatur.
15 Netzstecker mit Sicherung.
