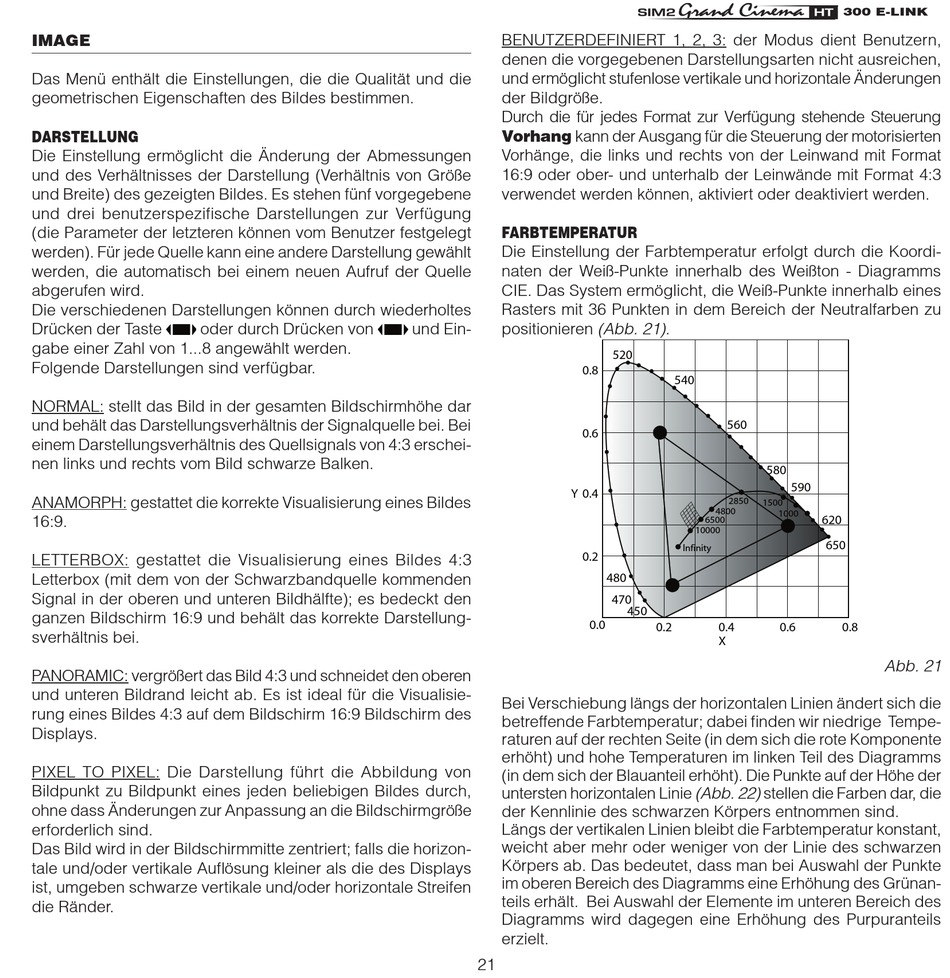

Das Menü enthält die Einstellungen, die die Qualität und die
geometrischen Eigenschaften des Bildes bestimmen.
DARSTELLUNG
Die Einstellung ermöglicht die Änderung der Abmessungen
und des Verhältnisses der Darstellung (Verhältnis von Größe
und Breite) des gezeigten Bildes. Es stehen fünf vorgegebene
und drei benutzerspezifische Darstellungen zur Verfügung
(die Parameter der letzteren können vom Benutzer festgelegt
werden). Für jede Quelle kann eine andere Darstellung gewählt
werden, die automatisch bei einem neuen Aufruf der Quelle
abgerufen wird.
Die verschiedenen Darstellungen können durch wiederholtes
Drücken der Taste
oder durch Drücken von
gabe einer Zahl von 1...8 angewählt werden.
Folgende Darstellungen sind verfügbar.
NORMAL: stellt das Bild in der gesamten Bildschirmhöhe dar
und behält das Darstellungsverhältnis der Signalquelle bei. Bei
einem Darstellungsverhältnis des Quellsignals von 4:3 erschei-
nen links und rechts vom Bild schwarze Balken.
ANAMORPH: gestattet die korrekte Visualisierung eines Bildes
16:9.
LETTERBOX: gestattet die Visualisierung eines Bildes 4:3
Letterbox (mit dem von der Schwarzbandquelle kommenden
Signal in der oberen und unteren Bildhälfte); es bedeckt den
ganzen Bildschirm 16:9 und behält das korrekte Darstellung-
sverhältnis bei.
PANORAMIC: vergrößert das Bild 4:3 und schneidet den oberen
und unteren Bildrand leicht ab. Es ist ideal für die Visualisie-
rung eines Bildes 4:3 auf dem Bildschirm 16:9 Bildschirm des
Displays.
PIXEL TO PIXEL: Die Darstellung führt die Abbildung von
Bildpunkt zu Bildpunkt eines jeden beliebigen Bildes durch,
ohne dass Änderungen zur Anpassung an die Bildschirmgröße
erforderlich sind.
Das Bild wird in der Bildschirmmitte zentriert; falls die horizon-
tale und/oder vertikale Auflösung kleiner als die des Displays
ist, umgeben schwarze vertikale und/oder horizontale Streifen
die Ränder.
BENUTZERDEFINIERT 1, 2, 3: der Modus dient Benutzern,
denen die vorgegebenen Darstellungsarten nicht ausreichen,
und ermöglicht stufenlose vertikale und horizontale Änderungen
der Bildgröße.
Durch die für jedes Format zur Verfügung stehende Steuerung
Vorhang kann der Ausgang für die Steuerung der motorisierten
Vorhänge, die links und rechts von der Leinwand mit Format
16:9 oder ober- und unterhalb der Leinwände mit Format 4:3
verwendet werden können, aktiviert oder deaktiviert werden.
FARBTEMPERATUR
Die Einstellung der Farbtemperatur erfolgt durch die Koordi-
naten der Weiß-Punkte innerhalb des Weißton - Diagramms
CIE. Das System ermöglicht, die Weiß-Punkte innerhalb eines
Rasters mit 36 Punkten in dem Bereich der Neutralfarben zu
positionieren (Abb. 21).
und Ein-
���
���
�
���
���
���
Bei Verschiebung längs der horizontalen Linien ändert sich die
betreffende Farbtemperatur; dabei finden wir niedrige Tempe-
raturen auf der rechten Seite (in dem sich die rote Komponente
erhöht) und hohe Temperaturen im linken Teil des Diagramms
(in dem sich der Blauanteil erhöht). Die Punkte auf der Höhe der
untersten horizontalen Linie (Abb. 22) stellen die Farben dar, die
der Kennlinie des schwarzen Körpers entnommen sind.
Längs der vertikalen Linien bleibt die Farbtemperatur konstant,
weicht aber mehr oder weniger von der Linie des schwarzen
Körpers ab. Das bedeutet, dass man bei Auswahl der Punkte
im oberen Bereich des Diagramms eine Erhöhung des Grünan-
teils erhält. Bei Auswahl der Elemente im unteren Bereich des
Diagramms wird dagegen eine Erhöhung des Purpuranteils
erzielt.
21
���
���
���
���
���
����
����
����
����
����
�����
��������
���
���
���
���
���
���
�
����������
���
���
���
Abb. 21
