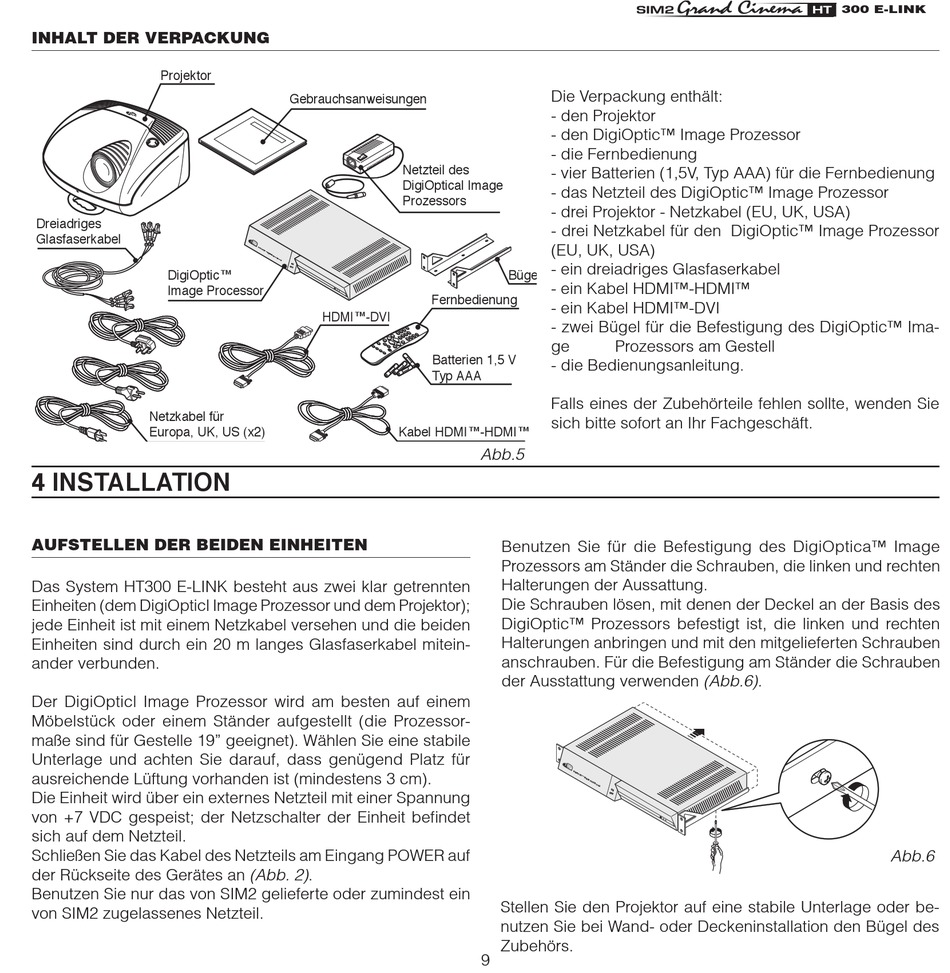

INHALT DER VERPACKUNG
Projektor
Dreiadriges
Glasfaserkabel
DigiOptic™
Image Processor
Netzkabel für
Europa, UK, US (x2)
4 INSTALLATION
AUFSTELLEN DER BEIDEN EINHEITEN
Das System HT300 E-LINK besteht aus zwei klar getrennten
Einheiten (dem DigiOpticl Image Prozessor und dem Projektor);
jede Einheit ist mit einem Netzkabel versehen und die beiden
Einheiten sind durch ein 20 m langes Glasfaserkabel mitein-
ander verbunden.
Der DigiOpticl Image Prozessor wird am besten auf einem
Möbelstück oder einem Ständer aufgestellt (die Prozessor-
maße sind für Gestelle 19" geeignet). Wählen Sie eine stabile
Unterlage und achten Sie darauf, dass genügend Platz für
ausreichende Lüftung vorhanden ist (mindestens 3 cm).
Die Einheit wird über ein externes Netzteil mit einer Spannung
von +7 VDC gespeist; der Netzschalter der Einheit befindet
sich auf dem Netzteil.
Schließen Sie das Kabel des Netzteils am Eingang POWER auf
der Rückseite des Gerätes an (Abb. 2).
Benutzen Sie nur das von SIM2 gelieferte oder zumindest ein
von SIM2 zugelassenes Netzteil.
Gebrauchsanweisungen
Netzteil des
DigiOptical Image
Prozessors
Fernbedienung
HDMI™-DVI
Batterien 1,5 V
Typ AAA
Kabel HDMI™-HDMI™
Die Verpackung enthält:
- den Projektor
- den DigiOptic™ Image Prozessor
- die Fernbedienung
- vier Batterien (1,5V, Typ AAA) für die Fernbedienung
- das Netzteil des DigiOptic™ Image Prozessor
- drei Projektor - Netzkabel (EU, UK, USA)
- drei Netzkabel für den DigiOptic™ Image Prozessor
(EU, UK, USA)
- ein dreiadriges Glasfaserkabel
Bügel
- ein Kabel HDMI™-HDMI™
- ein Kabel HDMI™-DVI
- zwei Bügel für die Befestigung des DigiOptic™ Ima-
ge
Prozessors am Gestell
- die Bedienungsanleitung.
Falls eines der Zubehörteile fehlen sollte, wenden Sie
sich bitte sofort an Ihr Fachgeschäft.
Abb.5
Benutzen Sie für die Befestigung des DigiOptica™ Image
Prozessors am Ständer die Schrauben, die linken und rechten
Halterungen der Aussattung.
Die Schrauben lösen, mit denen der Deckel an der Basis des
DigiOptic™ Prozessors befestigt ist, die linken und rechten
Halterungen anbringen und mit den mitgelieferten Schrauben
anschrauben. Für die Befestigung am Ständer die Schrauben
der Ausstattung verwenden (Abb.6).
Stellen Sie den Projektor auf eine stabile Unterlage oder be-
nutzen Sie bei Wand- oder Deckeninstallation den Bügel des
Zubehörs.
9
����������
Abb.6
