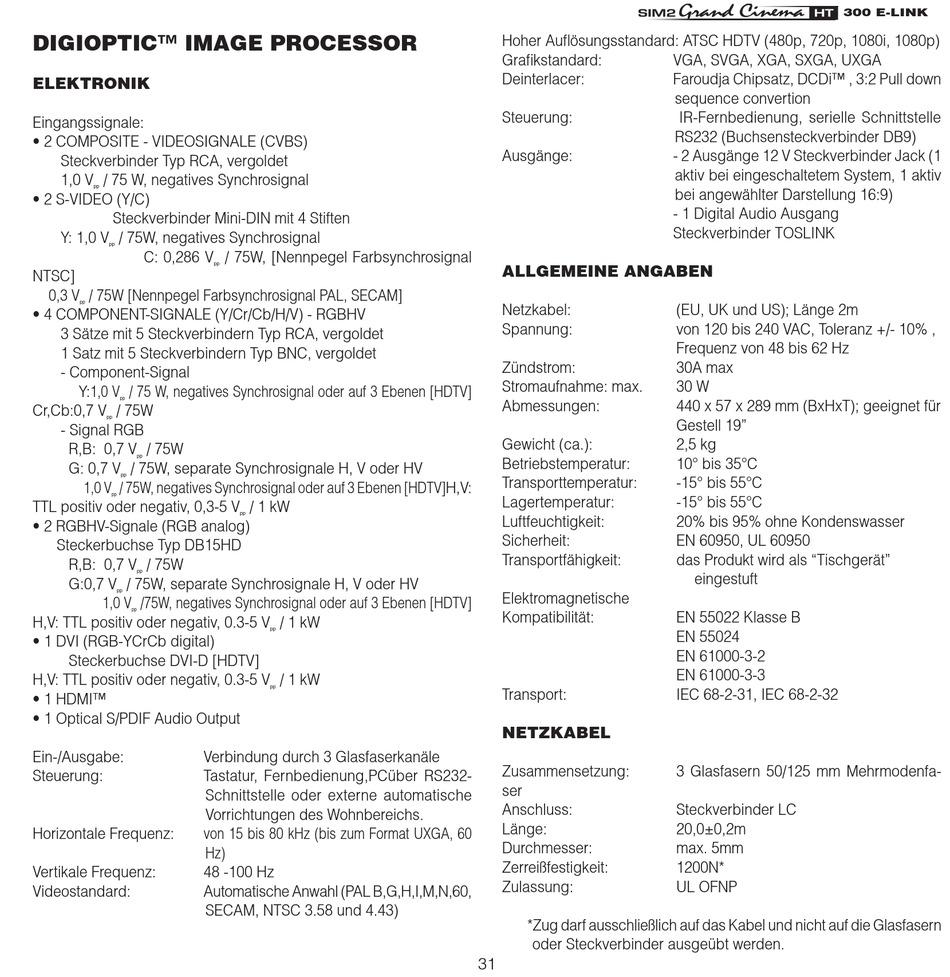

DIGIOPTIC™ IMAGE PROCESSOR
ELEKTRONIK
Eingangssignale:
• 2 COMPOSITE - VIDEOSIGNALE (CVBS)
Steckverbinder Typ RCA, vergoldet
1,0 V
/ 75 W, negatives Synchrosignal
pp
• 2 S-VIDEO (Y/C)
Steckverbinder Mini-DIN mit 4 Stiften
Y: 1,0 V
/ 75W, negatives Synchrosignal
pp
C: 0,286 V
pp
NTSC]
0,3 V
/ 75W [Nennpegel Farbsynchrosignal PAL, SECAM]
pp
• 4 COMPONENT-SIGNALE (Y/Cr/Cb/H/V) - RGBHV
3 Sätze mit 5 Steckverbindern Typ RCA, vergoldet
1 Satz mit 5 Steckverbindern Typ BNC, vergoldet
- Component-Signal
Y:1,0 V
/ 75 W, negatives Synchrosignal oder auf 3 Ebenen [HDTV]
pp
Cr,Cb:0,7 V
/ 75W
pp
- Signal RGB
R,B: 0,7 V
/ 75W
pp
G: 0,7 V
/ 75W, separate Synchrosignale H, V oder HV
pp
1,0 V
/ 75W, negatives Synchrosignal oder auf 3 Ebenen [HDTV]H,V:
pp
TTL positiv oder negativ, 0,3-5 V
• 2 RGBHV-Signale (RGB analog)
Steckerbuchse Typ DB15HD
R,B: 0,7 V
/ 75W
pp
G:0,7 V
/ 75W, separate Synchrosignale H, V oder HV
pp
1,0 V
/75W, negatives Synchrosignal oder auf 3 Ebenen [HDTV]
pp
H,V: TTL positiv oder negativ, 0.3-5 V
• 1 DVI (RGB-YCrCb digital)
Steckerbuchse DVI-D [HDTV]
H,V: TTL positiv oder negativ, 0.3-5 V
• 1 HDMI™
• 1 Optical S/PDIF Audio Output
Ein-/Ausgabe:
Verbindung durch 3 Glasfaserkanäle
Steuerung:
Tastatur, Fernbedienung,PCüber RS232-
Schnittstelle oder externe automatische
Vorrichtungen des Wohnbereichs.
Horizontale Frequenz:
von 15 bis 80 kHz (bis zum Format UXGA, 60
Hz)
Vertikale Frequenz:
48 -100 Hz
Videostandard:
Automatische Anwahl (PAL B,G,H,I,M,N,60,
SECAM, NTSC 3.58 und 4.43)
/ 75W, [Nennpegel Farbsynchrosignal
/ 1 kW
pp
/ 1 kW
pp
/ 1 kW
pp
Hoher Auflösungsstandard: ATSC HDTV (480p, 720p, 1080i, 1080p)
Grafikstandard:
Deinterlacer:
Steuerung:
Ausgänge:
ALLGEMEINE ANGABEN
Netzkabel:
Spannung:
Zündstrom:
Stromaufnahme: max.
Abmessungen:
Gewicht (ca.):
Betriebstemperatur:
Transporttemperatur:
Lagertemperatur:
Luftfeuchtigkeit:
Sicherheit:
Transportfähigkeit:
Elektromagnetische
Kompatibilität:
Transport:
NETZKABEL
Zusammensetzung:
ser
Anschluss:
Länge:
Durchmesser:
Zerreißfestigkeit:
Zulassung:
*Zug darf ausschließlich auf das Kabel und nicht auf die Glasfasern
oder Steckverbinder ausgeübt werden.
31
����������
VGA, SVGA, XGA, SXGA, UXGA
Faroudja Chipsatz, DCDi™ , 3:2 Pull down
sequence convertion
IR-Fernbedienung, serielle Schnittstelle
RS232 (Buchsensteckverbinder DB9)
- 2 Ausgänge 12 V Steckverbinder Jack (1
aktiv bei eingeschaltetem System, 1 aktiv
bei angewählter Darstellung 16:9)
- 1 Digital Audio Ausgang
Steckverbinder TOSLINK
(EU, UK und US); Länge 2m
von 120 bis 240 VAC, Toleranz +/- 10% ,
Frequenz von 48 bis 62 Hz
30A max
30 W
440 x 57 x 289 mm (BxHxT); geeignet für
Gestell 19"
2,5 kg
10° bis 35°C
-15° bis 55°C
-15° bis 55°C
20% bis 95% ohne Kondenswasser
EN 60950, UL 60950
das Produkt wird als "Tischgerät"
eingestuft
EN 55022 Klasse B
EN 55024
EN 61000-3-2
EN 61000-3-3
IEC 68-2-31, IEC 68-2-32
3 Glasfasern 50/125 mm Mehrmodenfa-
Steckverbinder LC
20,0±0,2m
max. 5mm
1200N*
UL OFNP
