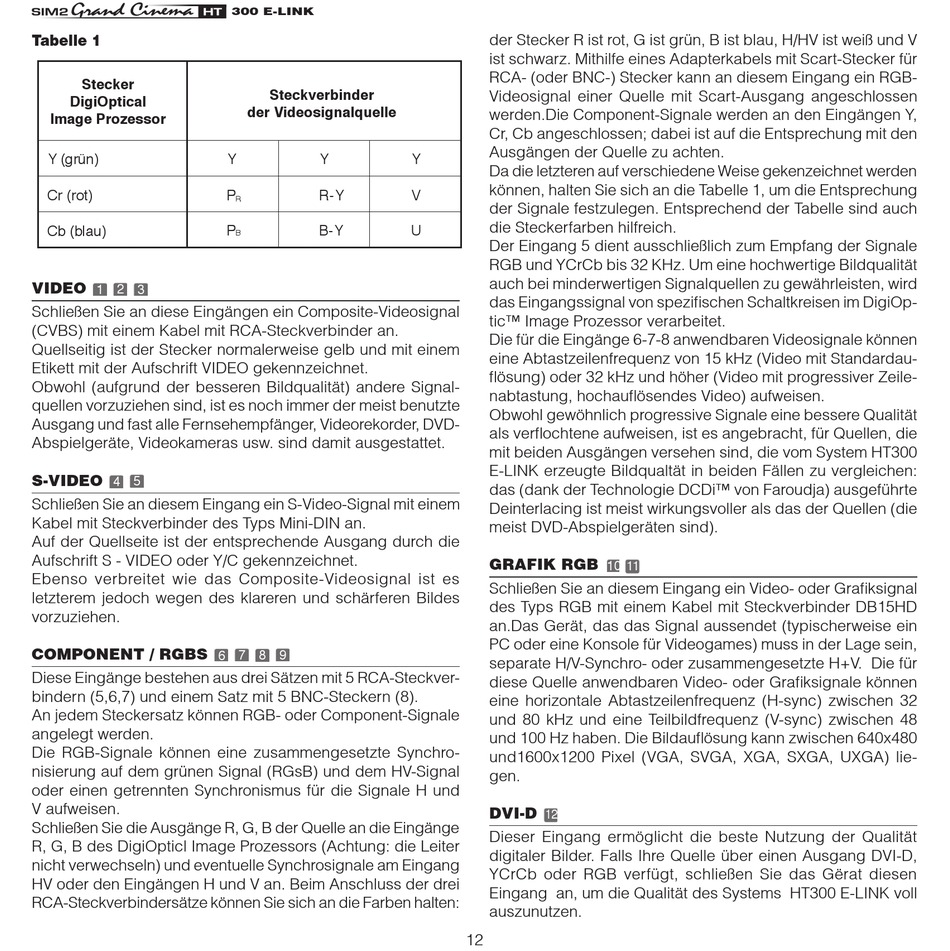

Tabelle 1
Stecker
DigiOptical
Image Prozessor
Y (grün)
Cr (rot)
Cb (blau)
VIDEO
1 2 3
Schließen Sie an diese Eingängen ein Composite-Videosignal
(CVBS) mit einem Kabel mit RCA-Steckverbinder an.
Quellseitig ist der Stecker normalerweise gelb und mit einem
Etikett mit der Aufschrift VIDEO gekennzeichnet.
Obwohl (aufgrund der besseren Bildqualität) andere Signal-
quellen vorzuziehen sind, ist es noch immer der meist benutzte
Ausgang und fast alle Fernsehempfänger, Videorekorder, DVD-
Abspielgeräte, Videokameras usw. sind damit ausgestattet.
S-VIDEO
4 5
Schließen Sie an diesem Eingang ein S-Video-Signal mit einem
Kabel mit Steckverbinder des Typs Mini-DIN an.
Auf der Quellseite ist der entsprechende Ausgang durch die
Aufschrift S - VIDEO oder Y/C gekennzeichnet.
Ebenso verbreitet wie das Composite-Videosignal ist es
letzterem jedoch wegen des klareren und schärferen Bildes
vorzuziehen.
COMPONENT / RGBS
Diese Eingänge bestehen aus drei Sätzen mit 5 RCA-Steckver-
bindern (5,6,7) und einem Satz mit 5 BNC-Steckern (8).
An jedem Steckersatz können RGB- oder Component-Signale
angelegt werden.
Die RGB-Signale können eine zusammengesetzte Synchro-
nisierung auf dem grünen Signal (RGsB) und dem HV-Signal
oder einen getrennten Synchronismus für die Signale H und
V aufweisen.
Schließen Sie die Ausgänge R, G, B der Quelle an die Eingänge
R, G, B des DigiOpticl Image Prozessors (Achtung: die Leiter
nicht verwechseln) und eventuelle Synchrosignale am Eingang
HV oder den Eingängen H und V an. Beim Anschluss der drei
RCA-Steckverbindersätze können Sie sich an die Farben halten:
����������
Steckverbinder
der Videosignalquelle
Y
Y
P
R-Y
R
P
B-Y
B
6 7 8 9
der Stecker R ist rot, G ist grün, B ist blau, H/HV ist weiß und V
ist schwarz. Mithilfe eines Adapterkabels mit Scart-Stecker für
RCA- (oder BNC-) Stecker kann an diesem Eingang ein RGB-
Videosignal einer Quelle mit Scart-Ausgang angeschlossen
werden.Die Component-Signale werden an den Eingängen Y,
Cr, Cb angeschlossen; dabei ist auf die Entsprechung mit den
Ausgängen der Quelle zu achten.
Y
Da die letzteren auf verschiedene Weise gekenzeichnet werden
können, halten Sie sich an die Tabelle 1, um die Entsprechung
V
der Signale festzulegen. Entsprechend der Tabelle sind auch
die Steckerfarben hilfreich.
U
Der Eingang 5 dient ausschließlich zum Empfang der Signale
RGB und YCrCb bis 32 KHz. Um eine hochwertige Bildqualität
auch bei minderwertigen Signalquellen zu gewährleisten, wird
das Eingangssignal von spezifischen Schaltkreisen im DigiOp-
tic™ Image Prozessor verarbeitet.
Die für die Eingänge 6-7-8 anwendbaren Videosignale können
eine Abtastzeilenfrequenz von 15 kHz (Video mit Standardau-
flösung) oder 32 kHz und höher (Video mit progressiver Zeile-
nabtastung, hochauflösendes Video) aufweisen.
Obwohl gewöhnlich progressive Signale eine bessere Qualität
als verflochtene aufweisen, ist es angebracht, für Quellen, die
mit beiden Ausgängen versehen sind, die vom System HT300
E-LINK erzeugte Bildqualtät in beiden Fällen zu vergleichen:
das (dank der Technologie DCDi™ von Faroudja) ausgeführte
Deinterlacing ist meist wirkungsvoller als das der Quellen (die
meist DVD-Abspielgeräten sind).
GRAFIK RGB
Schließen Sie an diesem Eingang ein Video- oder Grafiksignal
des Typs RGB mit einem Kabel mit Steckverbinder DB15HD
an.Das Gerät, das das Signal aussendet (typischerweise ein
PC oder eine Konsole für Videogames) muss in der Lage sein,
separate H/V-Synchro- oder zusammengesetzte H+V. Die für
diese Quelle anwendbaren Video- oder Grafiksignale können
eine horizontale Abtastzeilenfrequenz (H-sync) zwischen 32
und 80 kHz und eine Teilbildfrequenz (V-sync) zwischen 48
und 100 Hz haben. Die Bildauflösung kann zwischen 640x480
und1600x1200 Pixel (VGA, SVGA, XGA, SXGA, UXGA) lie-
gen.
DVI-D
12
Dieser Eingang ermöglicht die beste Nutzung der Qualität
digitaler Bilder. Falls Ihre Quelle über einen Ausgang DVI-D,
YCrCb oder RGB verfügt, schließen Sie das Gërat diesen
Eingang an, um die Qualität des Systems HT300 E-LINK voll
auszunutzen.
12
10 11
