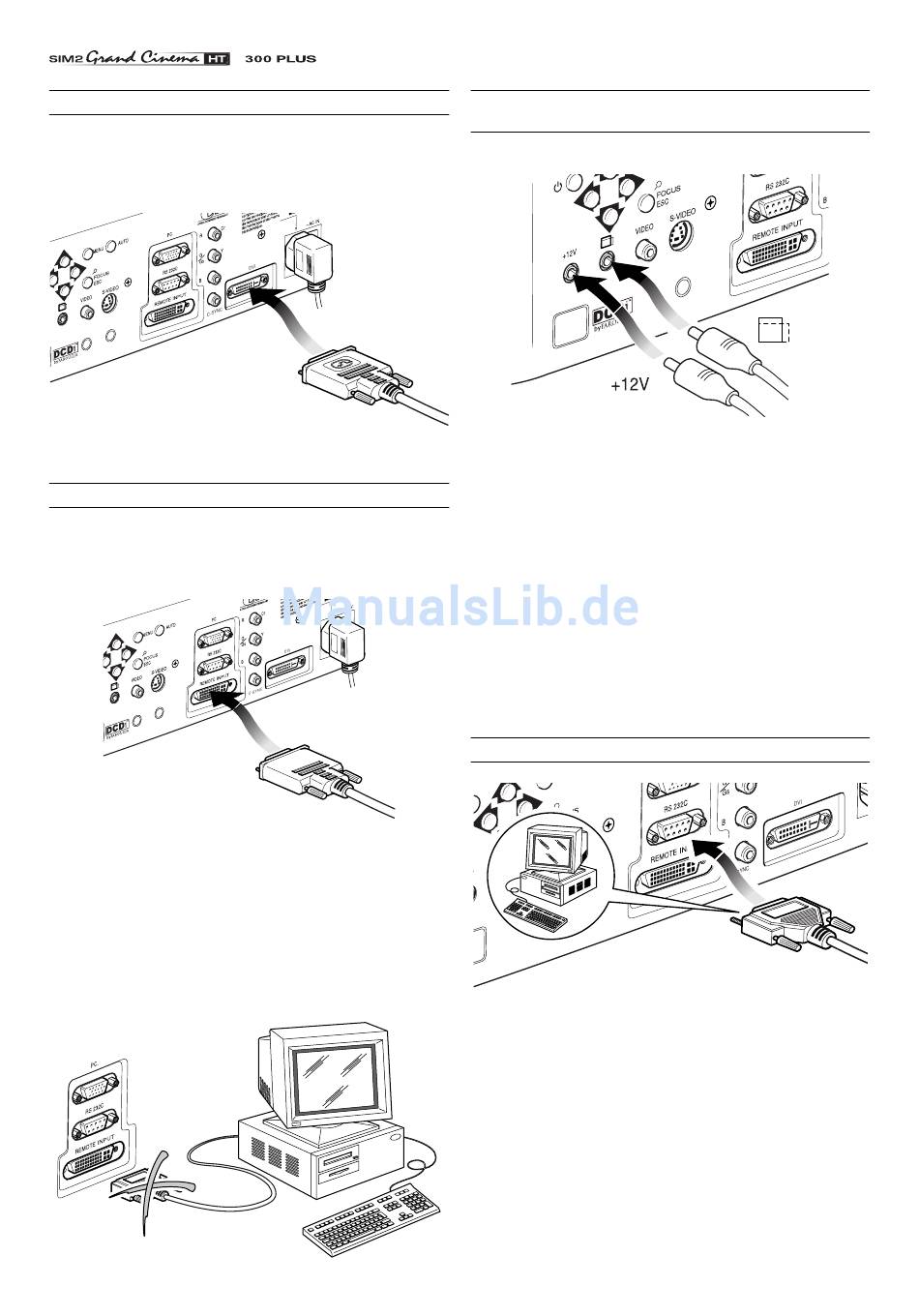

EINGANG DVI-D
Schließen Sie an diesen Eingang ein Signal DVI-D an (RGB
digital).
SCHNITTSTELLE FÜR INTERFACE / EXTEREN EINGÄNGE
Durch ein Spezialkabel (Option) kann die Schnittstelle für weitere
Eingänge (Option) an den Projektor angeschlossen werden
22).
Das Spezialkabel der Schnittstelle für weitere Eingänge nur bei
abgeschaltetem und vom Stromversorgungsnetz getrennten
Projektor ein- bzw. ausstecken (Netzstecker auf Position 0).
ACHTUNG: Dieser Verbinder ist kein VESA-Stecker "Plug
& Display". Diesen Verbinder nie direkt an einen Computer
anschließen, da sowohl der Projektor als auch der Compu-
ter beschädigt werden könnten (Abb. 23) .
AUSGÄNGE ZUR STEUERUNG DER MOTORISIERTEN
LEINWÄNDE
Abb. 21
Der Projektor ist mit zwei Ausgängen (12 Vdc) für die Steuerung
motorisierter Leinwände und für die Steuerung von motorisierten
Vorhängen zur Eingrenzung der Projektionsfläche bei Änderung
des Bildformats ausgestattet
(Abb.
Der Ausgang +12V aktiviert sich bei eingeschaltetem Projektor
(grüne Kontrollleuchte leuchtet) und deaktiviert sich bei Projektor
im Standby-Betrieb (rote Kontrollleuchte leuchtet).
Der Zustand des Ausgangs kann unter Bildschirmkontrolle
im Menü Darstellung eingestellt werden.
Mit diesem Ausgang können die seitlichen motorisierten Vor-
hänge gesteuert werden, die die Leinwand Format 16:9 rechts
und links auf ein Format 4:3 abgrenzen.
SCHNITTSTELLENANSCHLUSS RS232
Abb. 22
Es besteht die Möglichkeit, den Projektor über einen PC zu
steuern, hierzu ist das Kabel des seriellen Ports RS232 des
PCs am Projektor anzuschließen. Im PC muss natürlich die
entsprechende Software zur Steuerung des Projektors
gespeichert werden
Abb. 23
10
(Abb. 24).
RS 232
(Abb. 25)
.
Abb. 24
Abb. 25
