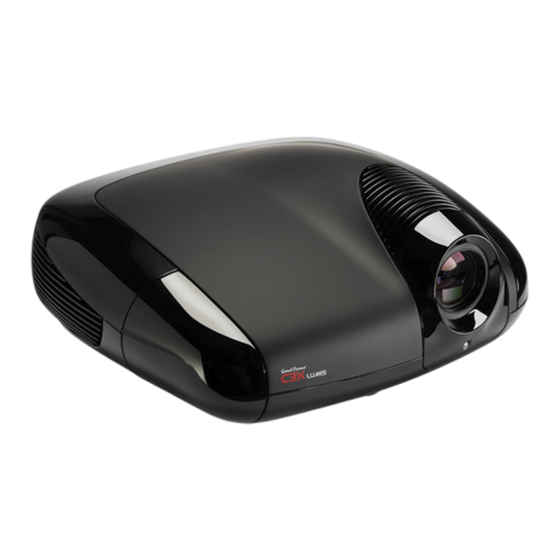

Sim2 Lumis 3D-S Benutzerhandbuch
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Sim2 Lumis 3D-S
Inhaltszusammenfassung für Sim2 Lumis 3D-S
- Seite 1 SIM2 Multimedia Lumis 3D-S Benutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
Kapitel 3: Installation Anbringung Verbindungen An- und Ausschalten Kapitel 4: Bedienung 3D-Inhalte sehen 3D Menü Eingangsmenü Hauptmenü Picture Image Setup Menü Speicher Info Schnellmenüs Nachrichten Kapitel 5: Fehlerbehebung Kapitel 6: Technische Daten Kapitel 7: Projektionsabstände Kapitel 8: Abmessungen Lumis 3D-S Benutzerhandbuch... -
Seite 3: Wichtige Informationen
Lesen Sie alle Kapitel dieses Handbuchs sorgfältig durch, bevor Sie den Projektor an- schalten. Dieses Handbuch enthält grundlegende Anweisungen für die Benutzung des Lumis 3D-S-Projektors. Installation, Voreinstellungen und Prozeduren, die die Entfer- nung der Abdeckung und den Kontakt mit elektrischen Komponenten einschließen, müssen von geschultem Fachpersonal durchgeführt werden. - Seite 4 Schauen Sie niemals direkt in das Objektiv wenn die Lampe angeschaltet ist, da das in- tensive Licht Ihre Augen schädigen kann. Achten Sie darauf, dass Kinder keine Gele- genheit haben, in das Objektiv zu schauen. Wichtige Informationen Lumis 3D-S Benutzerhandbuch...
-
Seite 5: Umweltschutz
Das Gerät kann Stoffe enthalten, die eine Gefahr für Gesundheit und Umwelt darstellen. Um gefährliche Substanzen daran zu hindern, in die Umwelt freigesetzt zu werden, und um die Verwendung natürlicher Materialien zu fördern, stellt SIM2 die folgenden Informationen über die Entsorgung und das Recycling des Geräts zur Verfü- gung. -
Seite 6: Hinweis
Verpackung Öffnungsspuren aufweisen und die Lampenbetriebszeit kann höher sein als bei der Durchführung gewöhnlicher Tests. Weil das optische System des Lumis 3D-S-Projektors höchst kompakt ist und für die Er- zeugung von besondereren Helligkeits- und Kontraststufen konzipiert wurde, kann es sein, dass eine geringe Lichtmenge außerhalb der Projektsionsfläche sichtbar ist, ab-... - Seite 7 Typ des verwendeten Objektivs und den Zoom- und Shift-Einstellungen. Diese Eigentschaft des optischen Systems ist normal. Um diesen Effekt zu reduzieren, rät SIM2, dass der Bereich um die Projektionsfläche so dunkel wie möglich sein sollte. Der Lumis 3D-S-Projektor ist ein drei-chip DLP-Projector und verwendet drei hochauf- lösende DMDs (Rot, Grün, Blau).
-
Seite 8: Kapitel 1: Einleitung
Alle diese Eigenschaften tragen zu einer fantastischen 3D-Heimkino-Er- fahrung bei. Der Lumis 3D-S wurde für die Projektion auf große Leinwände konzipiert - bis zu 5m breit (2D). Eine Auswahl von hochqualitativen Glasobjektiven (T1, T2 und T3) ist er- hältlich, mit denen ein Projektionsverhältnis von 1.37-3.90:1 abgedeckt werden kann. -
Seite 9: Optionale Sonderausstattung
Anamorphotische Objektive (fest oder beweglich) • Wichtig: Die beigelegten Aktiven Shutterbrillen und der Emitter sind spezifisch aufein- ander abgestimmt: Die Shutterbrillen SIM2 103-S benötigen den Emitter E103-S • Die Universal Shutterbrillen Xpand X 103 benötigen den Emitter Xpand • AE110IR. -
Seite 10: Kapitel 2: Übersicht
Fokus Info Projektorinfo Auto Automatische Einstellung Ansicht öffnet das Ansichts-Schnellmenü Universalfernbedienungen Sie können Ihre Universal-IR-Fernbedienung benutzen, um Ihren Lumis 3D-S-Projektor zu kontrollieren. Falls Sie eine lernfähige Fernbedienung benutzen, verwenden Sie die mitgelie- • ferte Fernbedienung, um die Kommandos zu übertragen. -
Seite 11: Projektortasten
Bedienung Der Lumis 3D-S Projektor hat zwei IR-Empfänger, auf der Vorder- und Rückseite des Geräts. Die Reichweite der Fernbedienung ist ungefähr 10m. Gehen Sie sicher, dass keine Gegenstände den Infrarotstrahl zwischen Fernbedienung und IR-Empfänger blo- ckieren. Sie können die Fernbedienung auch auf die Leinwand richten, da der Infrarot- strahl von der Leinwand auf den IR-Empfänger reflektiert wird. -
Seite 12: Verbindungen
❽ 3D Sync OUT VESA DIN-3 Stecker für 3D IR-Sender-Kabel 3D IR-Sender Der 3D Infrarot-Sender sollte in der Nähe des Projektors platziert und auf die Lein- wand gerichtet werden. Er empfängt das 3D-Signal vom Projektor (über das mitgelie- Übersicht Lumis 3D-S Benutzerhandbuch... -
Seite 13: Brille
Kabel) und sendet Infrarot-Impulse die von der Leinwand reflektiert und von den 3D-Brillen empfangen werden. Beachten Sie: Der Sender funktioniert nur, wenn der Lumis 3D-S Projektor 3D-Inhalte abspielt. 3D-Brille Wenn 3D-Inhalte angeschaut werden, zeigt der Projektor abwechselnd ein Bild für das linke Auge und ein Bild für das rechte Auge in sehr schneller Abfolge. -
Seite 14: Kapitel 3: Installation
Objektiv für die gewünschte Leinwandgröße. Kühlung Gehen Sie sicher, dass Sie Ihren Lumis 3D-S Projektor an einem gut belüfteten Ort auf- stellen oder anbringen. Die Raumtemperatur sollte unter 35° C sein und der Projektor sollte nicht in der Nähe von Hitzequellen stehen. Auf der linken und rechten Seite und der Rückseite des Projektors sollte jeweils 25 cm Platz gelassen werden. - Seite 15 Sie den Schlüssel, um das Objektiv in die ge- • wünschte Richtung zu verstellen. Der Lumis 3D-S Projektor ermöglicht eine vertikale Objektivverstellung bis zu +50%. Bei einer 16:9 -Leinwand mit 150 in. Bilddiagonale können Sie das Bild z.B. bis zu 93 cm weit nach oben verschieben(siehe Projektionsabstände...
-
Seite 16: Verbindungen
F2 Taste für Fokus • Siehe F1-F2 Tasten auf Seite für Details. Verbindungen Gehen Sie wie folgt vor, um den Lumis 3D-S an Videoquellen, Steuergeräte, Leinwand- kontrollen, 3D-Sync-Sender und Netzspannung anzuschließen. Wenn Sie Ihre Geräte anschließen: Installation Lumis 3D-S Benutzerhandbuch... - Seite 17 Signale ausgeben: ◦ Component (YPrPb) ◦ RGB mit composite sync auf grün (RGsB) ◦ RGB mit HV composite sync RGB-Stecker liefern auch RGB-Input für SCART RGBS-Quellen. Siehe Video un- ten und RGBS Sync auf Seite 31. Installation Lumis 3D-S Benutzerhandbuch...
- Seite 18 Quellen. Siehe RGB/YPrPb unten und RGBS Sync auf Seite 31. Steuerung Sie können den Lumis 3D-S Projektor mit einer der folgenden Methoden mit einem PC oder einem Steuersystem verbinden: RS-232-Port, mit einem DE-9-Stecker • RS-232-Port, mit einem USB/DE-9-Adapterkabel In diesem Fall könnte die In- •...
-
Seite 19: An- Und Ausschalten
2. Nachdem das Gerät abgekühlt ist, tritt es in den Standby-Modus. Das LED wird rot und die Statusanzeige wird schwarz, außer wenn eine Fehlermeldung oder ein Warncode angezeigt wird. Warnung: Warten Sie, bis die Lüfter sich abgeschaltet haben, bevor Sie den Ausschal- ter betätigen oder den Stecker herausziehen. Installation Lumis 3D-S Benutzerhandbuch... -
Seite 20: Kapitel 4: Bedienung
Lesen Sie die 3D-Sicherheitsinformationen am Anfang dieses Handbuchs sorgfältig durch. bevor sie 3D-Inhalte anschauen. Ihr Lumis 3D-S Projektor ist in der Lage, 3D-Bilder von außergewöhnlich hoher Qualität zu erzeugen; um maximalen Genuss und problemloses Anschauen von 3D-Inhalten zu gewährleisten, empfehlen wir die Beachtung der folgenden Richtlinien. -
Seite 21: Menü
Brille auf Seite 13. Der LED-Indikator leuchtet auf und schaltet sich dann wie- der aus. Die Brille ist jetzt im SIM2 Cinema Mode und der Projektor und die Brille sind synchronisiert. Falls die Brille sich aus irgendeinem Grund anders verhalten, dann setzen Sie die Brille, wie nachfolgend beschrieben, zurück. - Seite 22 • deaktiviert. PureMotion-Korrektur ist aktiviert. 3D-Eingabeformat Der Projektor Lumis 3D-S prüft die AVI Inframe-Daten und die Auflösung des Eingangs- signals, um das vorgesehene 3D-Format auszuwählen. Wenn die automatische Aus- wahl nicht möglich ist, wählen Sie eine der folgenden Optionen: (S-S) Side by Side Linke und rechte Bildhälfte werden getrennt, neu skaliert •...
-
Seite 23: Eingangsmenü
1920 x 1080p @ 23.98/24 Hz ● ● Andere Side by Side ● Top – Bottom Alle Hinweise: 1. außer Panoramic Eingangsmenü Der gewünschte Eingang kann durch das Betätigen der entsprechenden Zifferntaste auf der Fernbedienung gewählt werden, oder im Eingangsmenü Bedienung Lumis 3D-S Benutzerhandbuch... -
Seite 24: Hauptmenü
Sie diese Abschnitte nur aufrufen können, wenn ein Bild angezeigt wird • sich die Einstellungen dieser Abschnitte immer auf den gerade aktiven Ein- • gang auswirken alle Einstellungen in diesem Abschnitt automatisch gespeichert werden, wenn • Sie einen anderen Eingang wählen oder den 2D/3D-Modus wechseln Bedienung Lumis 3D-S Benutzerhandbuch... -
Seite 25: Picture
Streifen abzubilden. Reduzieren Sie nun die Helligkeit des schwarzen Streifens so weit wie möglich, während Sie sichergehen, dass er noch von dem danebenliegenden Streifen unterscheidbar ist. Sie können auch eine Szene verwenden, in dem schwarze Bedienung Lumis 3D-S Benutzerhandbuch... - Seite 26 Kino Modus Wählen Sie diese Option, wenn das Videoquellensignal ein Kinofilm ist (von einem Te- lecine-Gerät mit 3:2 oder 2:2 Pulldown stammend). In diesem Fall wird ein für diesen Signaltyp optimierter Deinterlace-Algorithmus angewandt. Wenn Sie Auto wählen, Bedienung Lumis 3D-S Benutzerhandbuch...
-
Seite 27: Image
● Overscan ● ● ● Position ● ● ● Frequenz ● ● Phase ● ● Y/C Delay ● Signalreichweite ● Lampenstrom ● ● ● ● Hinweise: 1. wenn RGB oder AVI Infoframe fehlt oder unvollständig ist Bedienung Lumis 3D-S Benutzerhandbuch... - Seite 28 Anamorph. Objektiv kontrolliert TRIG3 und sollte für die Steuerung eines mo- • torisierten anamorphotischen Objektivs benutzt werden. Siehe Verbindungen auf Seite für eine Beschreibung der Trigger und ihrer Funktionen. Farbmanagement Dieses Menü ist in drei Abschnitte unterteilt. Wählen Sie: Bedienung Lumis 3D-S Benutzerhandbuch...
- Seite 29 Kontrast. Werte höher als 2,2 vergrößern den allgemeinen Kontrast, reduzieren aber die Details in dunkleren Bildbereichen. Für die meisten allgemein üblichen Videoquellen wird ein Wert von 2,2 für ein gutes Kontrastverhältnis sorgen. Bedienung Lumis 3D-S Benutzerhandbuch...
- Seite 30 16-235 legt schwarz bei R, G, B = 16 und weiß bei R, G, B = 235 fest, um die • Werte an die Helligkeitswerte von digitalen Analogstandards anzupassen. 0-255 legt schwarz bei R, G, B = 0 und weiß bei R, G, B = 255 fest. • Bedienung Lumis 3D-S Benutzerhandbuch...
-
Seite 31: Setup
Videoeingang verbunden. 3D-Shutterbrillen Bitte wählen Sie im Menü den Brillentyp aus den Sie benutzen: SIM2 (Standard-Einstellung), wenn Sie die auf SIM2 gebrandeten 3D-Shutter- • brillen (103-S) und den 3D-Emitter (E103-S) benutzen. Brillen und Emitter sind im Lieferumfang des Projektors enthalten. -
Seite 32: Menü
Zurücksetzen fortzufahren oder◂ um die Operation abzubrechen. Menü Dieser Menüabschnitt bietet Zugriff auf Leinwandmenü-Eistellungen. Sprache Wählt die gewünschte Sprache des Leinwandmenüs. Das Lumis 3D-S kann die Menüs auf Englisch, Italienisch, Französisch, Deutsch, Spanisch, Schwedisch, Portugiesisch, Russisch und Chinesisch anzeigen. Quellenliste Für die benutzerdefinierte Auflistung der Eingänge. -
Seite 33: Hilfemenü
Sie die Tasten 1-9 auf der Fernbedienung • Um eine benutzerdefinierte Position zu erstellen: 1. wählen Sie die Voreinstellung, die der gewünschten Position am nächsten ist 2. verwenden Sie die Tasten ◂, ▸, ▴ oder ▾ für die Feinsinstellung Bedienung Lumis 3D-S Benutzerhandbuch... -
Seite 34: Speicher
Sie können es in 10-Sekunden-Stufen auf einen Wert zwischen 10 und 200 Se- kunden einstellen. Speicher Der Lumis 3D-S läßt Sie bis zu sechs verschiedene Wertegruppen (Speicher) pro Einga- betyp einrichten, so dass Sie Einstellungen für die verschiedensten Konditionen zur Verfügung haben. In jedem Speicher werden die wichtigsten Bildeinstellungen gespei- chert, die für einen bestimmten Eingabetyp verfügbar sind. - Seite 35 Speicher keine benutzerdefinierten Einstel- lungen gespeichert sind. Beachten Sie: Andere Speicher sind von dieser Änderung nicht betroffen. Umbenennen Um den Namen eines Speichers zu ändern: 1. drücken Sie die Memory-Taste auf der Fernbedienung, um das Speichermenü anzuzeigen Bedienung Lumis 3D-S Benutzerhandbuch...
-
Seite 36: Info
◦ überprüfen Sie die Kabel, mit denen die verschiedenen Quellen mit dem System verbunden sind. ◦ gehen Sie sicher, dass die Video- oder Grafiksignale, die von der Quelle ausgegeben werden, mit den technischen Spezifikationen des Systems kompatibel sind, speziell mit denen des gewählten Eingangs. Bedienung Lumis 3D-S Benutzerhandbuch... - Seite 37 Außer Reichweite. Diese Nachricht erscheint, wenn entweder die Auflösung • oder die vertikale/horizontale Frequenz des Eingangssignals die Systemspezifi- kationen überschreitet (z.B. QXGA-Grafiksignal). Bedienung Lumis 3D-S Benutzerhandbuch...
-
Seite 38: Kapitel 5: Fehlerbehebung
Gehen Sie sicher, dass die Batterien der Fernbedienung funktionsfähig sind • und nicht falsch eingelegt wurden. 3D-Inhalte werden nicht angezeigt Schalten Sie den Lumis 3D-S und die 3D-Quelle aus. • Gehen Sie sicher, dass Ihre Quelle 3D-kompatibel ist und dass die 3D-Ausgabe •... - Seite 39 Schalten Sie den Lumis 3D-S und danach die 3D-Quelle an. Versuchen Sie nun • noch einmal, die 3D-Inhalte abzuspielen. Gehen Sie sicher, dass Ihre 3D-Brille angeschaltet und SIM2-3D-Modus akti- • viert ist. D-Inhalte werden als zwei fast gleiche Bilder abgespielt Wenn diese Bilder nebeneinander angezeigt werden, drücken Sie die 3D-Taste...
- Seite 40 ◦ Falls das Problem dennoch fortbesteht, hängt es mit großer Wahrschein- lichkeit mit dem Verbindungskabel zusammen. Wechseln Sie das Verbin- dungskabel. ◦ Versuchen Sie das Gerät, welches das Problem verursacht, aus dem Sys- tem zu entfernen. Verbinden Sie zum Beispiel Ihren Blue-ray-Player direkt mit dem Projektor. Fehlerbehebung Lumis 3D-S Benutzerhandbuch...
-
Seite 41: Kapitel 6: Technische Daten
6 Technische Daten Projektionstyp Digital Light Processing (DLP), 3-chip DLP Type: 0.95 in., 1920 x 1080, DC4 Optisches System Druckgegossen, basiert auf SIM2-patentiertem ALPHA PATH Objektiv Aus hochwertigem Glas Projektionsverhältnis: T1: 1,37-1,66:1 T1: 1,75-2,48:1 T1: 2,54-3,90:1 Objektivverschiebung Manuell (Vertikal, bis zu +50% der Bildhöhe mit... - Seite 42 Gewicht: ca.11 kg (24,3 lb.) Temperatur Betriebstemperatur: 10° C to 35° C Lagertemperatur: -15° C to 55° C Zertifikate: Niederspannungsrichtlinie: EN 60950-1/UL60950 EMV-Richtlinie: EN 55022, EN 55022 A1 A2, EN61000-3-2, EN61000-3-3 Technische Daten Lumis 3D-S Benutzerhandbuch...
-
Seite 43: Kapitel 7: Projektionsabstände
191.7 107.9 22.1 27.2 28.7 40.0 41.5 62.3 53.9 217.9 122.6 25.2 30.9 32.7 45.4 47.2 70.8 61.3 244.0 137.3 28.2 34.6 36.6 50.8 52.9 79.3 68.6 261.5 147.1 30.2 37.1 39.2 54.5 56.7 85.0 73.5 Projektionsabstände Lumis 3D-S Benutzerhandbuch... -
Seite 44: Kapitel 8: Abmessungen
8 Abmessungen Lumis 3D-S Abmessungen in Millimetern und (Inches) Abmessungen Lumis 3D-S Benutzerhandbuch... - Seite 46 10108 USA Today Way Miramar, FL 33025 USA Phone: + 1 954 4422999 Fax: + 1 954 4422998 Email: sales@sim2usa.com www.sim2usa.com SIM2 BRIONVEGA Co., Ltd Room 303-304, No. 244 Liaoning Road Shanghai 200080 – CN Phone/Fax: 86 1 62881991 Email: InfoCHINA@sim2.com SIM2 UK Steinway House Worth Farm Little Horsted Nr.
