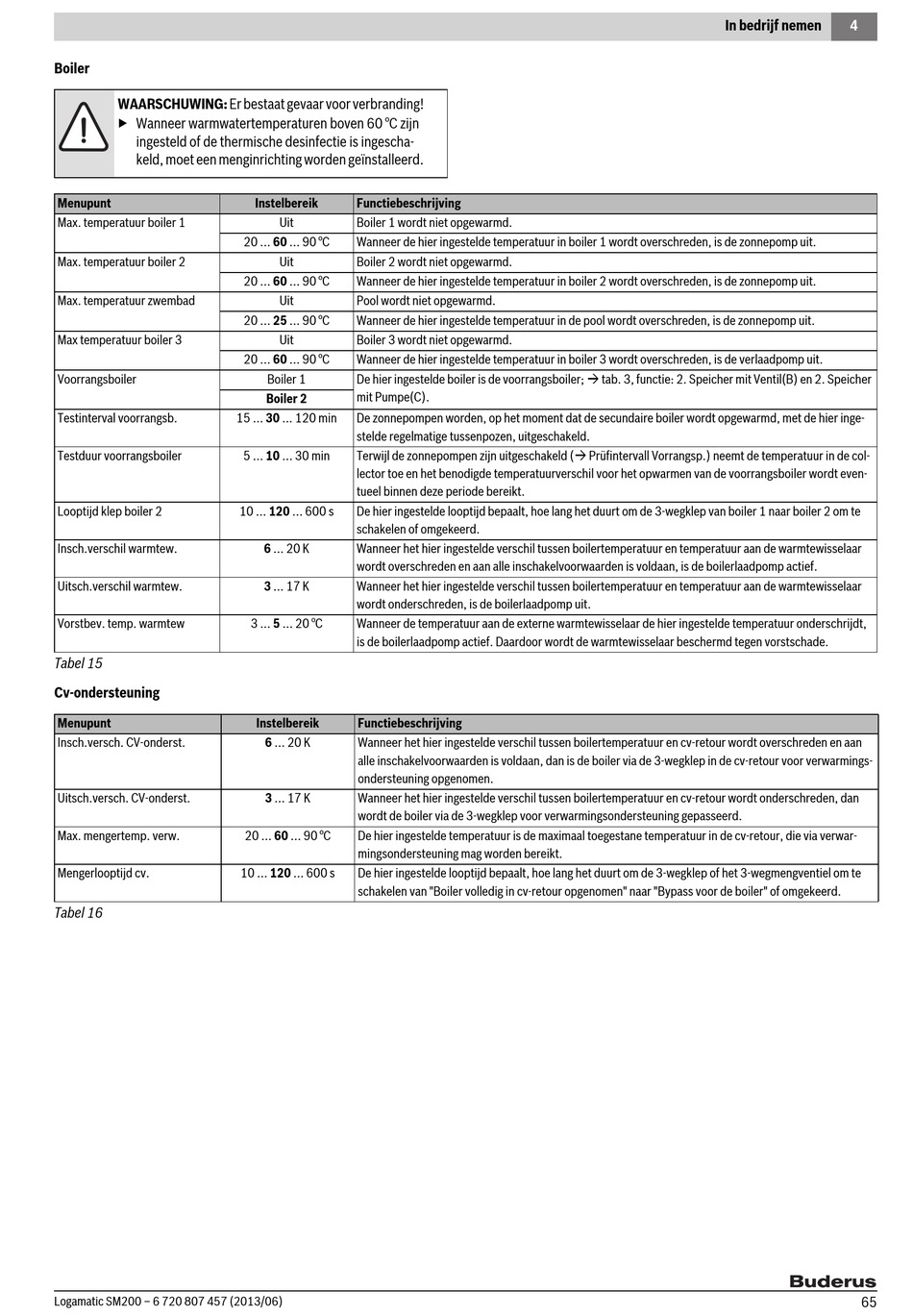

Boiler
WAARSCHUWING: Er bestaat gevaar voor verbranding!
▶ Wanneer warmwatertemperaturen boven 60 °C zijn
ingesteld of de thermische desinfectie is ingescha-
keld, moet een menginrichting worden geïnstalleerd.
Menupunt
Max. temperatuur boiler 1
Max. temperatuur boiler 2
Max. temperatuur zwembad
Max temperatuur boiler 3
Voorrangsboiler
Testinterval voorrangsb.
Testduur voorrangsboiler
Looptijd klep boiler 2
Insch.verschil warmtew.
Uitsch.verschil warmtew.
Vorstbev. temp. warmtew
Tabel 15
Cv-ondersteuning
Menupunt
Insch.versch. CV-onderst.
Uitsch.versch. CV-onderst.
Max. mengertemp. verw.
Mengerlooptijd cv.
Tabel 16
Logamatic SM200 – 6 720 807 457 (2013/06)
Instelbereik Functiebeschrijving
Uit Boiler 1 wordt niet opgewarmd.
20 ... 60 ... 90 °C Wanneer de hier ingestelde temperatuur in boiler 1 wordt overschreden, is de zonnepomp uit.
Uit Boiler 2 wordt niet opgewarmd.
20 ... 60 ... 90 °C Wanneer de hier ingestelde temperatuur in boiler 2 wordt overschreden, is de zonnepomp uit.
Uit Pool wordt niet opgewarmd.
20 ... 25 ... 90 °C Wanneer de hier ingestelde temperatuur in de pool wordt overschreden, is de zonnepomp uit.
Uit Boiler 3 wordt niet opgewarmd.
20 ... 60 ... 90 °C Wanneer de hier ingestelde temperatuur in boiler 3 wordt overschreden, is de verlaadpomp uit.
De hier ingestelde boiler is de voorrangsboiler;  tab. 3, functie: 2. Speicher mit Ventil(B) en 2. Speicher
Boiler 1
mit Pumpe(C).
Boiler 2
15 ... 30 ... 120 min De zonnepompen worden, op het moment dat de secundaire boiler wordt opgewarmd, met de hier inge-
stelde regelmatige tussenpozen, uitgeschakeld.
5 ... 10 ... 30 min Terwijl de zonnepompen zijn uitgeschakeld ( Prüfintervall Vorrangsp.) neemt de temperatuur in de col-
lector toe en het benodigde temperatuurverschil voor het opwarmen van de voorrangsboiler wordt even-
tueel binnen deze periode bereikt.
10 ... 120 ... 600 s De hier ingestelde looptijd bepaalt, hoe lang het duurt om de 3-wegklep van boiler 1 naar boiler 2 om te
schakelen of omgekeerd.
6 ... 20 K Wanneer het hier ingestelde verschil tussen boilertemperatuur en temperatuur aan de warmtewisselaar
wordt overschreden en aan alle inschakelvoorwaarden is voldaan, is de boilerlaadpomp actief.
3 ... 17 K Wanneer het hier ingestelde verschil tussen boilertemperatuur en temperatuur aan de warmtewisselaar
wordt onderschreden, is de boilerlaadpomp uit.
3 ... 5 ... 20 °C Wanneer de temperatuur aan de externe warmtewisselaar de hier ingestelde temperatuur onderschrijdt,
is de boilerlaadpomp actief. Daardoor wordt de warmtewisselaar beschermd tegen vorstschade.
Instelbereik Functiebeschrijving
6 ... 20 K Wanneer het hier ingestelde verschil tussen boilertemperatuur en cv-retour wordt overschreden en aan
alle inschakelvoorwaarden is voldaan, dan is de boiler via de 3-wegklep in de cv-retour voor verwarmings-
ondersteuning opgenomen.
3 ... 17 K Wanneer het hier ingestelde verschil tussen boilertemperatuur en cv-retour wordt onderschreden, dan
wordt de boiler via de 3-wegklep voor verwarmingsondersteuning gepasseerd.
20 ... 60 ... 90 °C De hier ingestelde temperatuur is de maximaal toegestane temperatuur in de cv-retour, die via verwar-
mingsondersteuning mag worden bereikt.
10 ... 120 ... 600 s De hier ingestelde looptijd bepaalt, hoe lang het duurt om de 3-wegklep of het 3-wegmengventiel om te
schakelen van "Boiler volledig in cv-retour opgenomen" naar "Bypass voor de boiler" of omgekeerd.
In bedrijf nemen 4
