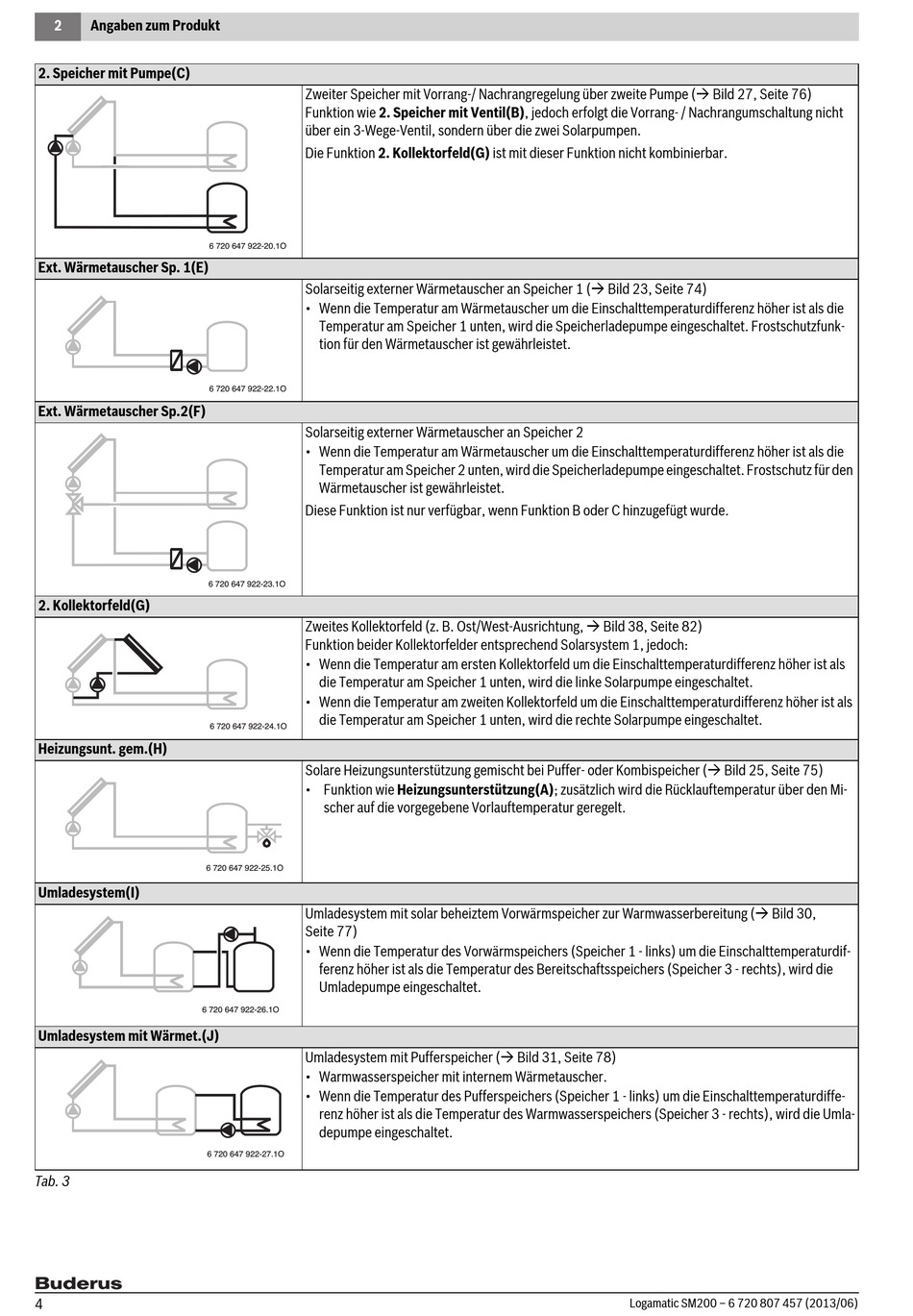

2 Angaben zum Produkt
2. Speicher mit Pumpe(C)
Ext. Wärmetauscher Sp. 1(E)
Ext. Wärmetauscher Sp.2(F)
2. Kollektorfeld(G)
Heizungsunt. gem.(H)
6 720 647 922-25.1O
Umladesystem(I)
6 720 647 922-26.1O
Umladesystem mit Wärmet.(J)
6 720 647 922-27.1O
Tab. 3
4
Zweiter Speicher mit Vorrang-/ Nachrangregelung über zweite Pumpe ( Bild 27, Seite 76)
Funktion wie 2. Speicher mit Ventil(B), jedoch erfolgt die Vorrang- / Nachrangumschaltung nicht
über ein 3-Wege-Ventil, sondern über die zwei Solarpumpen.
Die Funktion 2. Kollektorfeld(G) ist mit dieser Funktion nicht kombinierbar.
6 720 647 922-20.1O
Solarseitig externer Wärmetauscher an Speicher 1 ( Bild 23, Seite 74)
• Wenn die Temperatur am Wärmetauscher um die Einschalttemperaturdifferenz höher ist als die
Temperatur am Speicher 1 unten, wird die Speicherladepumpe eingeschaltet. Frostschutzfunk-
tion für den Wärmetauscher ist gewährleistet.
6 720 647 922-22.1O
Solarseitig externer Wärmetauscher an Speicher 2
• Wenn die Temperatur am Wärmetauscher um die Einschalttemperaturdifferenz höher ist als die
Temperatur am Speicher 2 unten, wird die Speicherladepumpe eingeschaltet. Frostschutz für den
Wärmetauscher ist gewährleistet.
Diese Funktion ist nur verfügbar, wenn Funktion B oder C hinzugefügt wurde.
6 720 647 922-23.1O
Zweites Kollektorfeld (z. B. Ost/West-Ausrichtung,  Bild 38, Seite 82)
Funktion beider Kollektorfelder entsprechend Solarsystem 1, jedoch:
• Wenn die Temperatur am ersten Kollektorfeld um die Einschalttemperaturdifferenz höher ist als
die Temperatur am Speicher 1 unten, wird die linke Solarpumpe eingeschaltet.
• Wenn die Temperatur am zweiten Kollektorfeld um die Einschalttemperaturdifferenz höher ist als
die Temperatur am Speicher 1 unten, wird die rechte Solarpumpe eingeschaltet.
6 720 647 922-24.1O
Solare Heizungsunterstützung gemischt bei Puffer- oder Kombispeicher ( Bild 25, Seite 75)
• Funktion wie Heizungsunterstützung(A); zusätzlich wird die Rücklauftemperatur über den Mi-
scher auf die vorgegebene Vorlauftemperatur geregelt.
Umladesystem mit solar beheiztem Vorwärmspeicher zur Warmwasserbereitung ( Bild 30,
Seite 77)
• Wenn die Temperatur des Vorwärmspeichers (Speicher 1 - links) um die Einschalttemperaturdif-
ferenz höher ist als die Temperatur des Bereitschaftsspeichers (Speicher 3 - rechts), wird die
Umladepumpe eingeschaltet.
Umladesystem mit Pufferspeicher ( Bild 31, Seite 78)
• Warmwasserspeicher mit internem Wärmetauscher.
• Wenn die Temperatur des Pufferspeichers (Speicher 1 - links) um die Einschalttemperaturdiffe-
renz höher ist als die Temperatur des Warmwasserspeichers (Speicher 3 - rechts), wird die Umla-
depumpe eingeschaltet.
Logamatic SM200 – 6 720 807 457 (2013/06)
