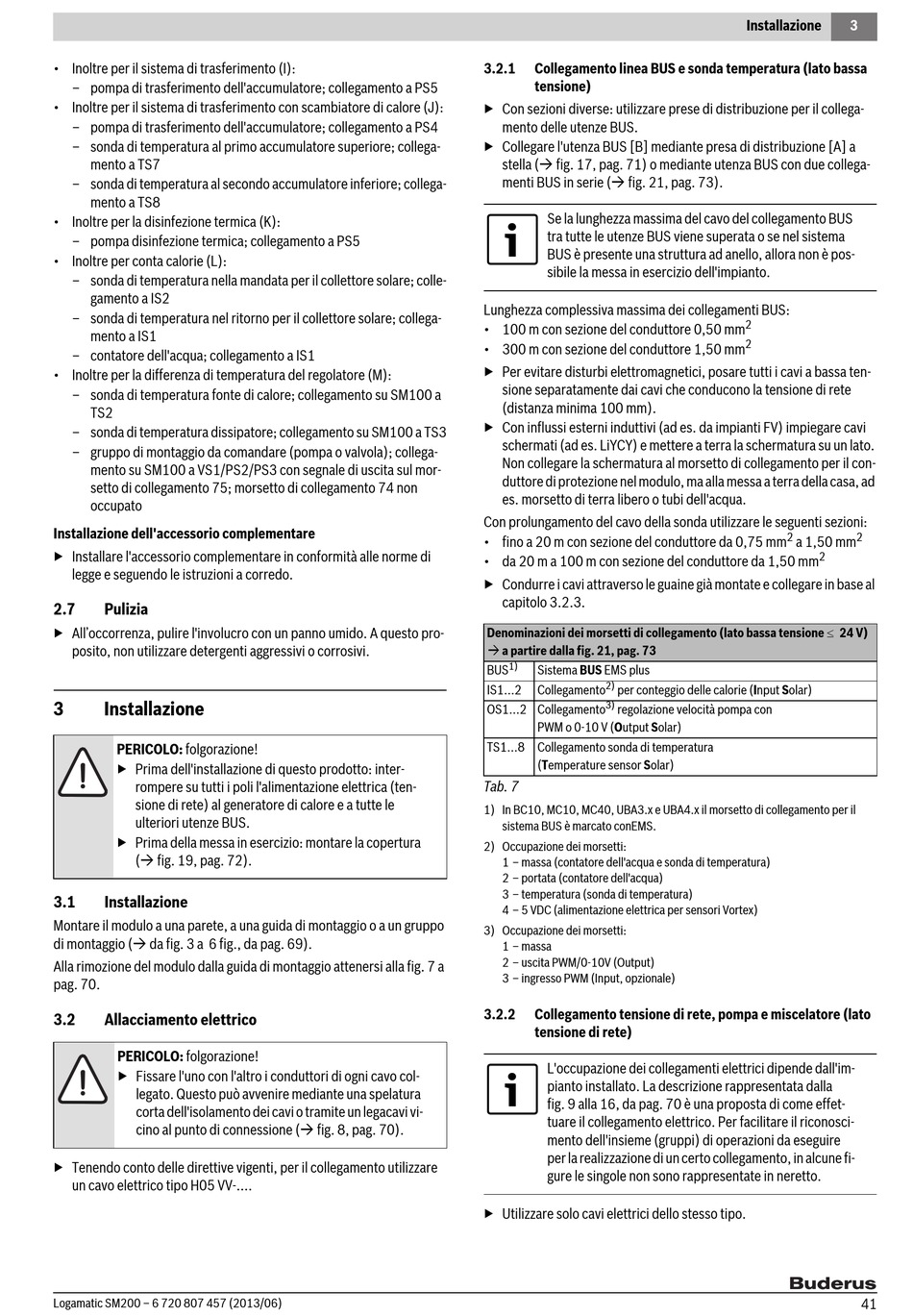

• Inoltre per il sistema di trasferimento (I):
– pompa di trasferimento dell'accumulatore; collegamento a PS5
• Inoltre per il sistema di trasferimento con scambiatore di calore (J):
– pompa di trasferimento dell'accumulatore; collegamento a PS4
– sonda di temperatura al primo accumulatore superiore; collega-
mento a TS7
– sonda di temperatura al secondo accumulatore inferiore; collega-
mento a TS8
• Inoltre per la disinfezione termica (K):
– pompa disinfezione termica; collegamento a PS5
• Inoltre per conta calorie (L):
– sonda di temperatura nella mandata per il collettore solare; colle-
gamento a IS2
– sonda di temperatura nel ritorno per il collettore solare; collega-
mento a IS1
– contatore dell'acqua; collegamento a IS1
• Inoltre per la differenza di temperatura del regolatore (M):
– sonda di temperatura fonte di calore; collegamento su SM100 a
TS2
– sonda di temperatura dissipatore; collegamento su SM100 a TS3
– gruppo di montaggio da comandare (pompa o valvola); collega-
mento su SM100 a VS1/PS2/PS3 con segnale di uscita sul mor-
setto di collegamento 75; morsetto di collegamento 74 non
occupato
Installazione dell'accessorio complementare
▶ Installare l'accessorio complementare in conformità alle norme di
legge e seguendo le istruzioni a corredo.
2.7

Pulizia

▶ All'occorrenza, pulire l'involucro con un panno umido. A questo pro-
posito, non utilizzare detergenti aggressivi o corrosivi.
3

Installazione

PERICOLO: folgorazione!
▶ Prima dell'installazione di questo prodotto: inter-
rompere su tutti i poli l'alimentazione elettrica (ten-
sione di rete) al generatore di calore e a tutte le
ulteriori utenze BUS.
▶ Prima della messa in esercizio: montare la copertura
( fig. 19, pag. 72).
3.1 Installazione
Montare il modulo a una parete, a una guida di montaggio o a un gruppo
di montaggio ( da fig. 3 a 6 fig., da pag. 69).
Alla rimozione del modulo dalla guida di montaggio attenersi alla fig. 7 a
pag. 70.
3.2

Allacciamento elettrico

PERICOLO: folgorazione!
▶ Fissare l'uno con l'altro i conduttori di ogni cavo col-
legato. Questo può avvenire mediante una spelatura
corta dell'isolamento dei cavi o tramite un legacavi vi-
cino al punto di connessione ( fig. 8, pag. 70).
▶ Tenendo conto delle direttive vigenti, per il collegamento utilizzare
un cavo elettrico tipo H05 VV-....
Logamatic SM200 – 6 720 807 457 (2013/06)
3.2.1 Collegamento linea BUS e sonda temperatura (lato bassa
tensione)
▶ Con sezioni diverse: utilizzare prese di distribuzione per il collega-
mento delle utenze BUS.
▶ Collegare l'utenza BUS [B] mediante presa di distribuzione [A] a
stella ( fig. 17, pag. 71) o mediante utenza BUS con due collega-
menti BUS in serie ( fig. 21, pag. 73).
Se la lunghezza massima del cavo del collegamento BUS
tra tutte le utenze BUS viene superata o se nel sistema
BUS è presente una struttura ad anello, allora non è pos-
sibile la messa in esercizio dell'impianto.
Lunghezza complessiva massima dei collegamenti BUS:
• 100 m con sezione del conduttore 0,50 mm
• 300 m con sezione del conduttore 1,50 mm
▶ Per evitare disturbi elettromagnetici, posare tutti i cavi a bassa ten-
sione separatamente dai cavi che conducono la tensione di rete
(distanza minima 100 mm).
▶ Con influssi esterni induttivi (ad es. da impianti FV) impiegare cavi
schermati (ad es. LiYCY) e mettere a terra la schermatura su un lato.
Non collegare la schermatura al morsetto di collegamento per il con-
duttore di protezione nel modulo, ma alla messa a terra della casa, ad
es. morsetto di terra libero o tubi dell'acqua.
Con prolungamento del cavo della sonda utilizzare le seguenti sezioni:
• fino a 20 m con sezione del conduttore da 0,75 mm
• da 20 m a 100 m con sezione del conduttore da 1,50 mm
▶ Condurre i cavi attraverso le guaine già montate e collegare in base al
capitolo 3.2.3.
Denominazioni dei morsetti di collegamento (lato bassa tensione  24 V)
 a partire dalla fig. 21, pag. 73
1)
BUS Sistema BUS EMS plus
2)
IS1...2 Collegamento per conteggio delle calorie (Input Solar)
3)
OS1...2 Collegamento regolazione velocità pompa con
PWM o 0-10 V (Output Solar)
TS1...8 Collegamento sonda di temperatura
(Temperature sensor Solar)
Tab. 7
1) In BC10, MC10, MC40, UBA3.x e UBA4.x il morsetto di collegamento per il
sistema BUS è marcato conEMS.
2) Occupazione dei morsetti:
1 – massa (contatore dell'acqua e sonda di temperatura)
2 – portata (contatore dell'acqua)
3 – temperatura (sonda di temperatura)
4 – 5 VDC (alimentazione elettrica per sensori Vortex)
3) Occupazione dei morsetti:
1 – massa
2 – uscita PWM/0-10V (Output)
3 – ingresso PWM (Input, opzionale)
3.2.2 Collegamento tensione di rete, pompa e miscelatore (lato
tensione di rete)
L'occupazione dei collegamenti elettrici dipende dall'im-
pianto installato. La descrizione rappresentata dalla
fig. 9 alla 16, da pag. 70 è una proposta di come effet-
tuare il collegamento elettrico. Per facilitare il riconosci-
mento dell'insieme (gruppi) di operazioni da eseguire
per la realizzazione di un certo collegamento, in alcune fi-
gure le singole non sono rappresentate in neretto.
▶ Utilizzare solo cavi elettrici dello stesso tipo.
