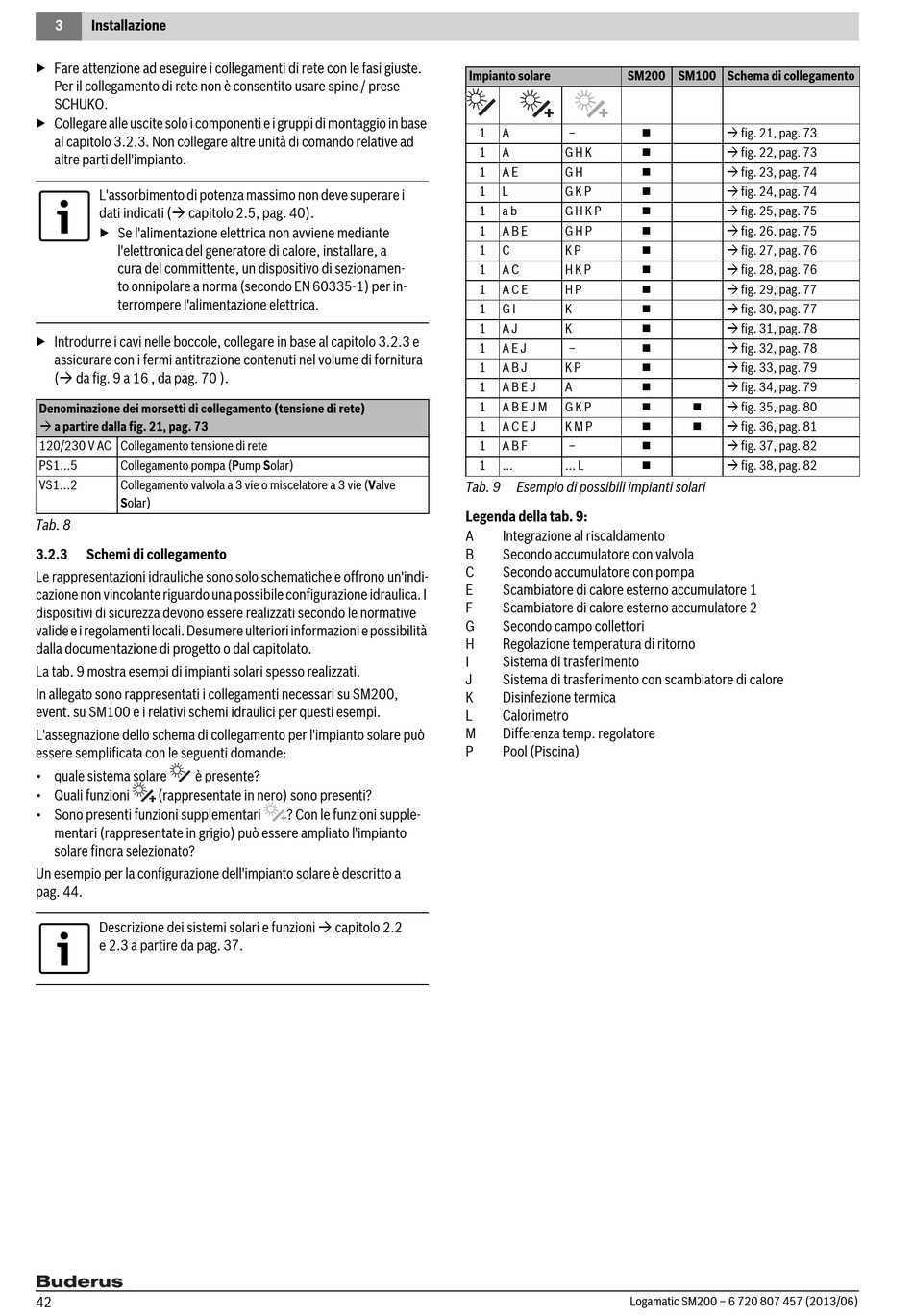

3 Installazione
▶ Fare attenzione ad eseguire i collegamenti di rete con le fasi giuste.
Per il collegamento di rete non è consentito usare spine / prese
SCHUKO.
▶ Collegare alle uscite solo i componenti e i gruppi di montaggio in base
al capitolo 3.2.3. Non collegare altre unità di comando relative ad
altre parti dell'impianto.
L'assorbimento di potenza massimo non deve superare i
dati indicati ( capitolo 2.5, pag. 40).
▶ Se l'alimentazione elettrica non avviene mediante
l'elettronica del generatore di calore, installare, a
cura del committente, un dispositivo di sezionamen-
to onnipolare a norma (secondo EN 60335-1) per in-
terrompere l'alimentazione elettrica.
▶ Introdurre i cavi nelle boccole, collegare in base al capitolo 3.2.3 e
assicurare con i fermi antitrazione contenuti nel volume di fornitura
( da fig. 9 a 16 , da pag. 70 ).
Denominazione dei morsetti di collegamento (tensione di rete)
 a partire dalla fig. 21, pag. 73
120/230 V AC Collegamento tensione di rete
PS1...5 Collegamento pompa (Pump Solar)
VS1...2 Collegamento valvola a 3 vie o miscelatore a 3 vie (Valve
Solar)
Tab. 8
3.2.3

Schemi di collegamento

Le rappresentazioni idrauliche sono solo schematiche e offrono un'indi-
cazione non vincolante riguardo una possibile configurazione idraulica. I
dispositivi di sicurezza devono essere realizzati secondo le normative
valide e i regolamenti locali. Desumere ulteriori informazioni e possibilità
dalla documentazione di progetto o dal capitolato.
La tab. 9 mostra esempi di impianti solari spesso realizzati.
In allegato sono rappresentati i collegamenti necessari su SM200,
event. su SM100 e i relativi schemi idraulici per questi esempi.
L'assegnazione dello schema di collegamento per l'impianto solare può
essere semplificata con le seguenti domande:
• quale sistema solare è presente?
• Quali funzioni (rappresentate in nero) sono presenti?
• Sono presenti funzioni supplementari
mentari (rappresentate in grigio) può essere ampliato l'impianto
solare finora selezionato?
Un esempio per la configurazione dell'impianto solare è descritto a
pag. 44.
Descrizione dei sistemi solari e funzioni  capitolo 2.2
e 2.3 a partire da pag. 37.
42
? Con le funzioni supple-
Impianto solare SM200 SM100 Schema di collegamento
1 A –
1 A G H K
1 A E G H
1 L G K P
1 a b G H K P
1 A B E G H P
1 C K P
1 A C H K P
1 A C E H P
1 G I K
1 A J K
1 A E J –
1 A B J K P
1 A B E J A
1 A B E J M G K P
1 A C E J K M P
1 A B F –
1 ... ... L
Tab. 9 Esempio di possibili impianti solari
Legenda della tab. 9:
A Integrazione al riscaldamento
B Secondo accumulatore con valvola
C Secondo accumulatore con pompa
E Scambiatore di calore esterno accumulatore 1
F Scambiatore di calore esterno accumulatore 2
G Secondo campo collettori
H Regolazione temperatura di ritorno
I Sistema di trasferimento
J Sistema di trasferimento con scambiatore di calore
K Disinfezione termica
L Calorimetro
M Differenza temp. regolatore
P Pool (Piscina)
Logamatic SM200 – 6 720 807 457 (2013/06)
  fig. 21, pag. 73
  fig. 22, pag. 73
  fig. 23, pag. 74
  fig. 24, pag. 74
  fig. 25, pag. 75
  fig. 26, pag. 75
  fig. 27, pag. 76
  fig. 28, pag. 76
  fig. 29, pag. 77
  fig. 30, pag. 77
  fig. 31, pag. 78
  fig. 32, pag. 78
  fig. 33, pag. 79
  fig. 34, pag. 79
   fig. 35, pag. 80
   fig. 36, pag. 81
  fig. 37, pag. 82
  fig. 38, pag. 82
