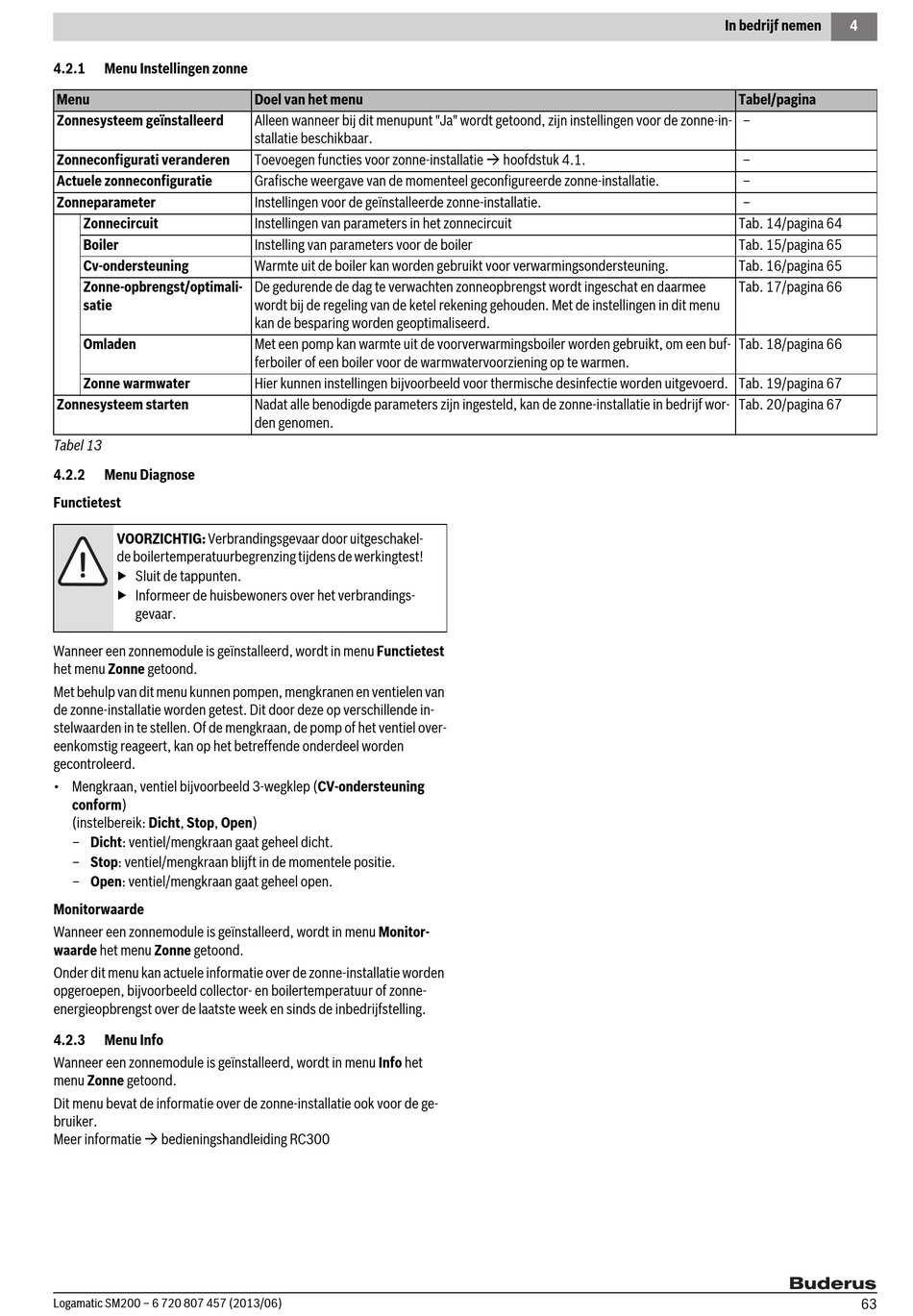

4.2.1

Menu Instellingen zonne

Menu
Zonnesysteem geïnstalleerd
Zonneconfigurati veranderen
Actuele zonneconfiguratie
Zonneparameter
Zonnecircuit
Boiler
Cv-ondersteuning
Zonne-opbrengst/optimali-
satie
Omladen
Zonne warmwater
Zonnesysteem starten
Tabel 13
4.2.2

Menu Diagnose

Functietest
VOORZICHTIG: Verbrandingsgevaar door uitgeschakel-
de boilertemperatuurbegrenzing tijdens de werkingtest!
▶ Sluit de tappunten.
▶ Informeer de huisbewoners over het verbrandings-
gevaar.
Wanneer een zonnemodule is geïnstalleerd, wordt in menu Functietest
het menu Zonne getoond.
Met behulp van dit menu kunnen pompen, mengkranen en ventielen van
de zonne-installatie worden getest. Dit door deze op verschillende in-
stelwaarden in te stellen. Of de mengkraan, de pomp of het ventiel over-
eenkomstig reageert, kan op het betreffende onderdeel worden
gecontroleerd.
• Mengkraan, ventiel bijvoorbeeld 3-wegklep (CV-ondersteuning
conform)
(instelbereik: Dicht, Stop, Open)
– Dicht: ventiel/mengkraan gaat geheel dicht.
– Stop: ventiel/mengkraan blijft in de momentele positie.
– Open: ventiel/mengkraan gaat geheel open.
Monitorwaarde
Wanneer een zonnemodule is geïnstalleerd, wordt in menu Monitor-
waarde het menu Zonne getoond.
Onder dit menu kan actuele informatie over de zonne-installatie worden
opgeroepen, bijvoorbeeld collector- en boilertemperatuur of zonne-
energieopbrengst over de laatste week en sinds de inbedrijfstelling.
4.2.3

Menu Info

Wanneer een zonnemodule is geïnstalleerd, wordt in menu Info het
menu Zonne getoond.
Dit menu bevat de informatie over de zonne-installatie ook voor de ge-
bruiker.
Meer informatie  bedieningshandleiding RC300
Logamatic SM200 – 6 720 807 457 (2013/06)
Doel van het menu
Alleen wanneer bij dit menupunt "Ja" wordt getoond, zijn instellingen voor de zonne-in-
stallatie beschikbaar.
Toevoegen functies voor zonne-installatie  hoofdstuk 4.1.
Grafische weergave van de momenteel geconfigureerde zonne-installatie.
Instellingen voor de geïnstalleerde zonne-installatie.
Instellingen van parameters in het zonnecircuit
Instelling van parameters voor de boiler
Warmte uit de boiler kan worden gebruikt voor verwarmingsondersteuning.
De gedurende de dag te verwachten zonneopbrengst wordt ingeschat en daarmee
wordt bij de regeling van de ketel rekening gehouden. Met de instellingen in dit menu
kan de besparing worden geoptimaliseerd.
Met een pomp kan warmte uit de voorverwarmingsboiler worden gebruikt, om een buf-
ferboiler of een boiler voor de warmwatervoorziening op te warmen.
Hier kunnen instellingen bijvoorbeeld voor thermische desinfectie worden uitgevoerd. Tab. 19/pagina 67
Nadat alle benodigde parameters zijn ingesteld, kan de zonne-installatie in bedrijf wor-
den genomen.
In bedrijf nemen 4
Tabel/pagina
–
–
–
–
Tab. 14/pagina 64
Tab. 15/pagina 65
Tab. 16/pagina 65
Tab. 17/pagina 66
Tab. 18/pagina 66
Tab. 20/pagina 67
63
