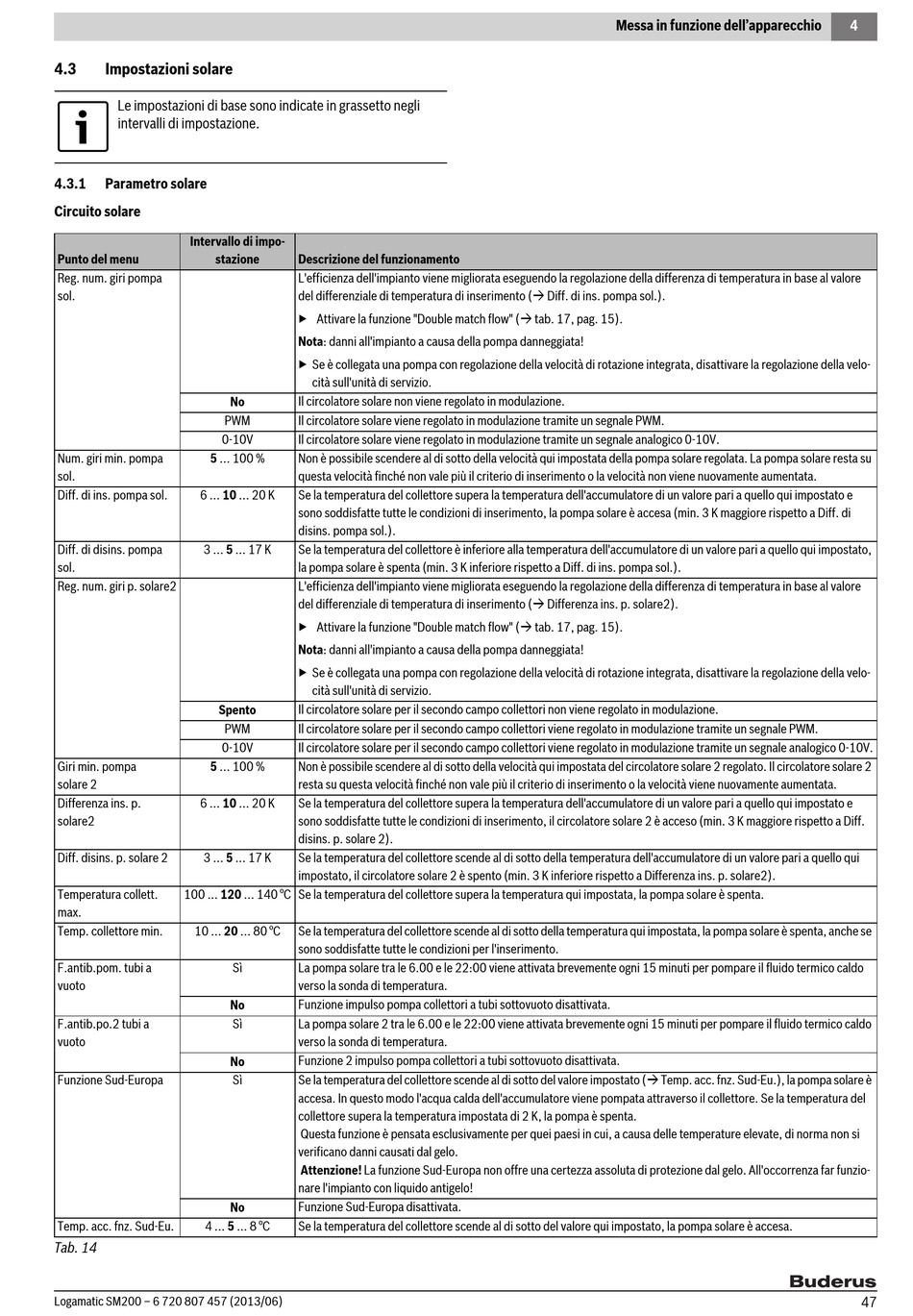

4.3

Impostazioni solare

Le impostazioni di base sono indicate in grassetto negli
intervalli di impostazione.
4.3.1

Parametro solare

Circuito solare
Intervallo di impo-
Punto del menu stazione
Reg. num. giri pompa
sol.
PWM
0-10V
Num. giri min. pompa 5 ... 100 %
sol.
Diff. di ins. pompa sol. 6 ... 10 ... 20 K
Diff. di disins. pompa 3 ... 5 ... 17 K
sol.
Reg. num. giri p. solare2
Spento
PWM
0-10V
Giri min. pompa 5 ... 100 %
solare 2
Differenza ins. p. 6 ... 10 ... 20 K
solare2
Diff. disins. p. solare 2 3 ... 5 ... 17 K
Temperatura collett. 100 ... 120 ... 140 °C Se la temperatura del collettore supera la temperatura qui impostata, la pompa solare è spenta.
max.
10 ... 20 ... 80 °C
Temp. collettore min.
F.antib.pom. tubi a
vuoto
F.antib.po.2 tubi a
vuoto
Funzione Sud-Europa
Temp. acc. fnz. Sud-Eu. 4 ... 5 ... 8 °C
Tab. 14
Logamatic SM200 – 6 720 807 457 (2013/06)
Descrizione del funzionamento
L'efficienza dell'impianto viene migliorata eseguendo la regolazione della differenza di temperatura in base al valore
del differenziale di temperatura di inserimento ( Diff. di ins. pompa sol.).
▶ Attivare la funzione "Double match flow" ( tab. 17, pag. 15).
Nota: danni all'impianto a causa della pompa danneggiata!
▶ Se è collegata una pompa con regolazione della velocità di rotazione integrata, disattivare la regolazione della velo-
cità sull'unità di servizio.
Il circolatore solare non viene regolato in modulazione.
No
Il circolatore solare viene regolato in modulazione tramite un segnale PWM.
Il circolatore solare viene regolato in modulazione tramite un segnale analogico 0-10V.
Non è possibile scendere al di sotto della velocità qui impostata della pompa solare regolata. La pompa solare resta su
questa velocità finché non vale più il criterio di inserimento o la velocità non viene nuovamente aumentata.
Se la temperatura del collettore supera la temperatura dell'accumulatore di un valore pari a quello qui impostato e
sono soddisfatte tutte le condizioni di inserimento, la pompa solare è accesa (min. 3 K maggiore rispetto a Diff. di
disins. pompa sol.).
Se la temperatura del collettore è inferiore alla temperatura dell'accumulatore di un valore pari a quello qui impostato,
la pompa solare è spenta (min. 3 K inferiore rispetto a Diff. di ins. pompa sol.).
L'efficienza dell'impianto viene migliorata eseguendo la regolazione della differenza di temperatura in base al valore
del differenziale di temperatura di inserimento ( Differenza ins. p. solare2).
▶ Attivare la funzione "Double match flow" ( tab. 17, pag. 15).
Nota: danni all'impianto a causa della pompa danneggiata!
▶ Se è collegata una pompa con regolazione della velocità di rotazione integrata, disattivare la regolazione della velo-
cità sull'unità di servizio.
Il circolatore solare per il secondo campo collettori non viene regolato in modulazione.
Il circolatore solare per il secondo campo collettori viene regolato in modulazione tramite un segnale PWM.
Il circolatore solare per il secondo campo collettori viene regolato in modulazione tramite un segnale analogico 0-10V.
Non è possibile scendere al di sotto della velocità qui impostata del circolatore solare 2 regolato. Il circolatore solare 2
resta su questa velocità finché non vale più il criterio di inserimento o la velocità viene nuovamente aumentata.
Se la temperatura del collettore supera la temperatura dell'accumulatore di un valore pari a quello qui impostato e
sono soddisfatte tutte le condizioni di inserimento, il circolatore solare 2 è acceso (min. 3 K maggiore rispetto a Diff.
disins. p. solare 2).
Se la temperatura del collettore scende al di sotto della temperatura dell'accumulatore di un valore pari a quello qui
impostato, il circolatore solare 2 è spento (min. 3 K inferiore rispetto a Differenza ins. p. solare2).
Se la temperatura del collettore scende al di sotto della temperatura qui impostata, la pompa solare è spenta, anche se
sono soddisfatte tutte le condizioni per l'inserimento.
Sì La pompa solare tra le 6.00 e le 22:00 viene attivata brevemente ogni 15 minuti per pompare il fluido termico caldo
verso la sonda di temperatura.
Funzione impulso pompa collettori a tubi sottovuoto disattivata.
No
Sì La pompa solare 2 tra le 6.00 e le 22:00 viene attivata brevemente ogni 15 minuti per pompare il fluido termico caldo
verso la sonda di temperatura.
Funzione 2 impulso pompa collettori a tubi sottovuoto disattivata.
No
Sì Se la temperatura del collettore scende al di sotto del valore impostato ( Temp. acc. fnz. Sud-Eu.), la pompa solare è
accesa. In questo modo l'acqua calda dell'accumulatore viene pompata attraverso il collettore. Se la temperatura del
collettore supera la temperatura impostata di 2 K, la pompa è spenta.
Questa funzione è pensata esclusivamente per quei paesi in cui, a causa delle temperature elevate, di norma non si
verificano danni causati dal gelo.
Attenzione! La funzione Sud-Europa non offre una certezza assoluta di protezione dal gelo. All'occorrenza far funzio-
nare l'impianto con liquido antigelo!
Funzione Sud-Europa disattivata.
No
Se la temperatura del collettore scende al di sotto del valore qui impostato, la pompa solare è accesa.
Messa in funzione dell'apparecchio 4
