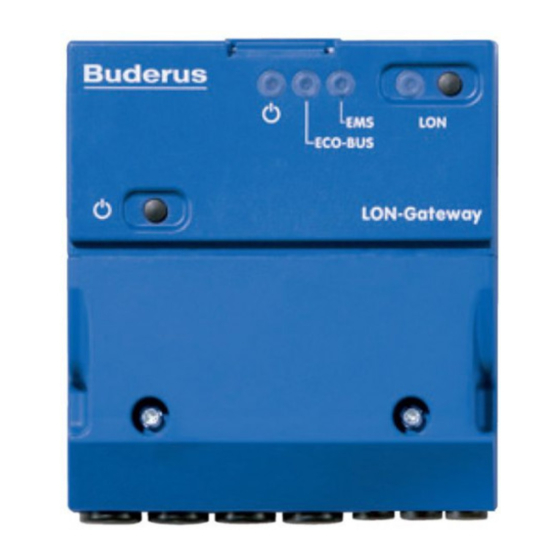

Buderus Logamatic LON-Gateway Technische Information

Schnittstellenmodul zu fremdregelsystemen mit lon-datenbus
Vorschau ausblenden Andere Handbücher für Logamatic LON-Gateway:
Inhaltsverzeichnis

Werbung

Quicklinks

Technische Information
Schnittstellenmodul zu Fremdregel-
systemen mit LON-Datenbus
Logamatic LON-Gateway
Für das Fachhandwerk
Zur Projektierung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Buderus Logamatic LON-Gateway

Inhaltszusammenfassung für Buderus Logamatic LON-Gateway

  • Seite 1 Technische Information Schnittstellenmodul zu Fremdregel- Für das Fachhandwerk systemen mit LON-Datenbus Zur Projektierung Logamatic LON-Gateway...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheit ........4 Zu dieser Anleitung .
  • Seite 3 ..... 41 Einbindung von Logamatic 4000 in LON-Netzwerke über Logamatic LON-Gateway Aufbau der Hardware ......42 Erstellen von LON-Netzwerken .

  • Seite 4: Sicherheit

    Personenschäden – auch mit Todesfolge – sowie Sach- und Um- weltschäden führen. Bestimmungsgemäße Verwendung Das Logamatic LON-Gateway darf ausschließlich dazu verwendet werden, Heizkessel von Buderus mit Regelgeräten aus dem Re- gelsystem Logamatic 4000 von Buderus an übergeordnete Regel- und/oder Gebäudeleittechniksysteme über LON-BUS anzuschlie- ßen.

  • Seite 5: Erklärung Der Verwendeten Symbole

    Anwendertipps für eine optimale Gerätenutzung und -einstellung sowie sonstige nützliche Informationen. Beachten Sie diese Hinweise Das Schnittstellenmodul Logamatic LON-Gateway wurde nach dem Stand der Technik und den anerkannten sicherheitstechni- schen Regeln konzipiert und gebaut. Dennoch können bei unsachgemäßer Servicetätigkeit Sachschä- den nicht vollständig ausgeschlossen werden.
  • Seite 6 Sicherheit LEBENSGEFAHR durch elektrischen Strom! Achten Sie darauf, dass die Montage, die elektrische Verdrah- WARNUNG! tung, die Erstinbetriebnahme, der Stromanschluss sowie die Wartung und Instandhaltung nur von entsprechendem Fach- personal unter Einhaltung der einschlägigen technischen Re- gelwerke ausgeführt werden. Hierbei sind die örtlichen Vorschriften zu beachten! LEBENSGEFAHR durch elektrischen Strom! Achten Sie darauf, dass alle Elektroarbeiten nur von autorisier-...

  • Seite 7: Entsorgung

    Abschaltung vom Stromnetz vorhanden ist. Falls keine Trennvorrichtung vorhanden ist, müssen Sie eine einbauen. ANWENDERHINWEIS Verwenden Sie nur Originalersatzteile von Buderus. Für Schäden, die durch nicht von Buderus gelieferte Ersatzteile entstehen, kann Buderus keine Haftung übernehmen. Entsorgung Elektronische Bauteile gehören nicht in den Hausmüll.

  • Seite 8: Produktbeschreibung

    Produktbeschreibung Produktbeschreibung Das Logamatic LON-Gateway wird über eine Twisted-Pair Verdrahtung (verdrillte 2-Draht Leitung) in ein LON-Netzwerk ein- gebunden. Die Twisted-Pair Verdrahtung ist verpolungssicher. Definierte Daten der Buderus-Regelgeräte werden mit der Schnitt- stelle Logamatic LON-Gateway auf Standard-Netzwerk-Variablen- Typen (SNVT’s) für den LON-Datenbus umgesetzt. Die Kommuni- kation umfasst die Weitergabe von Fehlermeldungen, Betriebs- meldungen und Istwerten sowie das Verändern von Sollwerten...

  • Seite 9: Technische Daten

    Variante 4 Heizkessel objekte Heizkessel Heizkreise Warmwasserkreis mit Speicherladepumpe und Zirkulationspum- thermische Solaran- lage zur Trink- – wassererwärmung Technische Daten Einheit Logamatic LON-Gateway Versorgungsspannung 230 V AC, ±10% Frequenz 50 ±4% Leistungsaufnahme Abmessungen (Breite/Höhe/Tiefe) 130/140/40 Gewicht Betriebstemperatur °C +5 bis +50 Schutzart IP40 Tab.

  • Seite 10: Festgelegte Kommunikationsobjekte

    Bestandteil des Regelgerätes sind, können weitere Funktionen in Form von Modulen für Mehrkesselanlagen, Heizkreise, Warm- wasser und Solar nachgerüstet werden. ANWENDERHINWEIS Werden Heizkreise über LON bedient, dürfen keine anderen Fern- bedienungen, z. B. Buderus Fernbedienung BFU, an diesem Heizkreis angeschlossen sein. 1 Kessel 2 Kessel Erweiterung...
  • Seite 11 Produktbeschreibung 1 Kessel 2 Kessel Erweiterung 4 Kessel 5 Heizkreise 5 Heizkreise für Anforderung 1 Heizkreis 1 Trinkwasser 1 Trinkwasser Heizkreise 3, 1 Trinkwasser 1 Solar 1 Solar Logamatic Logamatic 4121 Logamatic 4321 Logamatic Logamatic 4211 4323 4122 – LON HK 1 (FM442 auf (FM442 auf (FM441 auf...

  • Seite 12: Netzwerkschnittstelle

    2 Heizkessel mit Logamatic 4000 5.1x Buderus_01 Die Kommunikation über das Logamatic LON-Gateway erfolgt über Standard-Netzwerk-Variab- len-Typen (SNVT). Standard Configuration Parameter Types (SCPTs) werden nicht verwendet. Hinweis: Richten Sie die zyklische Abfrage der SNVTs ein, damit der Datenaustausch zwi- schen den Netzwerkteilnehmern funktioniert.
  • Seite 13 Netzwerkschnittstelle Bedeutung SNVT Typ SNVT Name 16 Betriebsart (T/N/A) anzeigen SNVT_hvac_mode (108) nvoHK2Betrieb 17 Heizkreisvorlauf-Ist-Temperatur anzeigen SNVT_temp_p(105) nvoHK2VLIst_Tp Heizkreis 3 18 Betriebsart (T/N/A) umschalten SNVT_hvac_mode (108) nviHK3TgNtAt 19 Raum-Soll-Nacht-Temperatur verändern SNVT_temp_p(105) nviHK3RaumSNt_Tp 20 Raum-Soll-Tag-Temperatur verändern SNVT_temp_p(105) nviHK3RaumSTg_Tp 21 Raum-Soll-Temperatur anzeigen SNVT_temp_p(105) nvoHK3Raum_S_Tp 22 Betriebsart (T/N/A) anzeigen...
  • Seite 14 Netzwerkschnittstelle Bedeutung SNVT Typ SNVT Name 46 Anlagenrücklauf-Ist-Temperatur anzeigen SNVT_temp_p(105) nvoAnlRLIst_Tp Heizessel 1 47 Status Brenner Heizkessel 1 SNVT_state(83) nvoKS1Br1Stufe1 48 Status Brenner Heizkessel 1 SNVT_state(83) nvoKS1Br1Stufe2 49 Kessel-Ist-Temperatur anzeigen SNVT_temp_p(105) nvoKS1VLIst_Tp Heizkessel 2 50 Status Brenner Heizkessel 2 SNVT_state(83) nvoKS2Br1Stufe1 51 Status Brenner Heizkessel 2 SNVT_state(83)

  • Seite 15: Beschreibung Der Snvts Für Variante 2 Heizkessel

    Hinweis: Die rechte Spalte gibt die Anzahl Bytes an. 3.2.1 Allgemein Uhrzeit SNVT_time_ stamp(84) nviUhrzeit Wert für Abgleich der Uhrzeit im Buderus Regelsystem mit dem LON Netzwerk. Format: JJJJ/MM/TT hh:mm:ss Außentemperatur SNVT_temp_p(105) nvoAussen_Tp Anzeige der aktuellen Außentemperatur. Hinweis: 110 °C bedeutet einen ungültigen Wert (z. B. kein Fühler angeschlossen, Fühlerbruch etc.).

  • Seite 16: Heizkreise

    Netzwerkschnittstelle Beispiel: Fehlermeldung 2 Regelgerät SNVT_state(83) nvoFehler2 Adresse 1 + 2 Fehlermeldung 3 Regelgerät SNVT_state(83) nvoFehler3 Adresse 1 + 2 Fehlermeldung 4 Regelgerät SNVT_state(83) nvoFehler4 Adresse 1 + 2 Ausgänge für Fehlermeldungen: Zweiter, dritter und vierter aktuell im jeweiligen Regelgerät an- liegender Fehler.
  • Seite 17 Netzwerkschnittstelle mit einer parallel nach unten verschobenen außentemperaturabhängigen Heizkennlinie. – Außenhalt: Diese Betriebsart kombiniert den Abschaltbetrieb und den reduzierten Heizbe- trieb. Unterhalb einer einstellbaren Außentemperatur fährt der Heizkessel im reduzierten Heizbetrieb und oberhalb im Abschaltbetrieb. Raum-Soll-Nacht-Temperatur SNVT_temp_p(105) nviHK1RaumSNt_Tp Wert zum Verändern der Solltemperatur für den abgesenkten Heizbetrieb (Nachtbetrieb). Einstellung: 2 °C bis 29 °C;...

  • Seite 18: Warmwasserbereitung

    Netzwerkschnittstelle Heizkreisvorlauf-Ist-Temperatur SNVT_temp_p(105) nvoHK1VLIst_Tp Anzeige der aktuell für den Verbraucher gemessenen Vorlauftemperatur. Hinweis: 110 °C bedeutet einen ungültigen Wert (z. B. kein Fühler angeschlossen, Fühlerbruch etc.). 3.2.3 Warmwasserbereitung Betriebsart (Tag/Nacht/Auto) SNVT_hvac_mode (108) nviWW_TgNtAt Wert zum Umschalten der Betriebsart der Warmwasserbereitung. Format: Wert Bezeichnung...
  • Seite 19 Netzwerkschnittstelle Betriebsart (T/N/A) Zirkulations- SNVT_hvac_mode (108) nviZP_TgNtAt pumpe Wert zum Umschalten der Betriebsart der Zirkulationspumpe. Format: Wert Bezeichnung Beschreibung Die Ansteuerung der Zirkulationspumpe arbeitet nach dem einge- HVAC_AUTO stellten Zirkulationspumpen-Programm (Automatik-Betrieb). Die Zirkulationspumpe wird dauerhaft angesteuert (manueller HVAC_heat Tagbetrieb). HVAC_off Die Zirkulationspumpe ist ausgeschaltet (manueller Nachtbetrieb).

  • Seite 20: Strategie

    Netzwerkschnittstelle 3.2.4 Strategie Im Bereich „Strategie“ sind die Werte für die gesamte Heizungsanlage zusammengefasst. Diese sind insbesondere bei Mehr-Kessel-Anlagen (Kaskaden) von Bedeutung. Betriebsart (T/N/A) Anlage SNVT_hvac_mode (108) nviAnlTgNtAt Wert zum Verändern der Betriebsart der Gesamtanlage (alle Heizkreise). Format: Wert Bezeichnung Beschreibung Die Anlage arbeitet nach der internen Einstellung am Regelgerät HVAC_AUTO...

  • Seite 21: Bodenstehende Heizkessel

    Netzwerkschnittstelle 3.2.5 Bodenstehende Heizkessel In diesem Abschnitt wird der „Bodenstehende Heizkessel 1“ beschrieben. Für den Heizkessel 2 gelten die Angaben entsprechend. Status Brenner Heizkessel 1 SNVT_state(83) nvoKS1Br1Stufe1 Anzeige der aktuell in Betrieb befindlichen Brennerstufe und/oder Anzeige der aktuellen Kes- selleistung bei Heizkesseln mit Logamtic EMS. Heizkessel mit Logamatic 4000 Brenner 1.

  • Seite 22: Solar

    Netzwerkschnittstelle 3.2.6 Solar Betriebsart Solar (Tag/Nacht/Auto) SNVT_hvac_mode (108) nviSLTgNtAt Wert zum Verändern der Betriebsart der Solaranlage. Format: Wert Bezeichnung Beschreibung Die Solaranlage arbeitet nach der internen Einstellung am Regel- HVAC_AUTO gerät (Automatik-Betrieb). Die Solaranlage ist eingeschaltet und arbeitet im manuellen Tag- HVAC_heat betrieb (Anleitung beachten –...

  • Seite 23: Übersicht Der Snvts Für Variante 4 Heizkessel

    7.1x Buderus_7x oder Logamatic 4000 Die Kommunikation über das Logamatic LON-Gateway erfolgt über Standard Netzwerk Variab- len Typen (SNVT). Standard Configuration Parameter Types (SCPTs) werden nicht verwendet. Hinweis: Richten Sie die zyklische Abfrage der SNVTs ein, damit der Datenaustausch zwi- schen den Netzwerkteilnehmern funktioniert.
  • Seite 24 Netzwerkschnittstelle Nr. Bedeutung SNVT Typ SNVT Name 19 Betriebsart (T/N/A) anzeigen SNVT_hvac_mode (108) nvoWW_TgNtAt 20 Warmwasser-Soll-Temperatur anzeigen SNVT_temp_p(105) nvoWW_Soll_Tp 21 Warmwasser-Ist-Temperatur anzeigen SNVT_temp_p(105) nvoWW_Ist_Tp 22 Betriebsart (T/N/A) Zirkulationspumpe anzeigen SNVT_hvac_mode (108) nvoZP_TgNtAt Strategie 23 Betriebsart (T/N/A) Anlage umschalten SNVT_hvac_mode (108) nviAnl_TgNtAt 24 Anlagenvorlauf-Soll-Temperatur verändern SNVT_temp_p(105)
  • Seite 25 Netzwerkschnittstelle Nr. Bedeutung SNVT Typ SNVT Name Brennerbetriebsstunden 4000er Heizkessel 3 SNVT_time_hour(124) nvoKS3Br4000S1_h Stufe 1 Brennerbetriebsstunden 4000er Heizkessel 3 SNVT_time_hour(124) nvoKS3Br4000S2_h Stufe 2 49 Pumpe 4000er Heizkessel 3 SNVT_lev_cont (21) nvoKS3PU_4000 50 Brennerbetriebsstunden EMS-Heizkessel 3 SNVT_time_hour(124) nvoKS3Br_EMS_h 51 Pumpe EMS-Heizkessel 3 SNVT_lev_cont (21) nvoKS3PU_EMS Heizkessel 4...

  • Seite 26: Beschreibung Der Snvts Für Variante 4 Heizkessel

    Netzwerkschnittstelle Beschreibung der SNVTs für Variante 4 Heizkessel 3.4.1 Allgemein Uhrzeit SNVT_temp_stamp(84) nviUhrzeit Wert für Abgleich der Uhrzeit im Buderus Regelsystem mit dem LON Netzwerk. Format: JJJJ/MM/TT hh:mm:ss Außentemperatur SNVT_temp_p(105) nvoAussen_Tp Anzeige der aktuell im Regelgerät gültigen Außentemperatur. Hinweis: 110 °C bedeutet ungültiger Wert (z.B. kein Fühler angeschlossen, Fühlerbruch etc.).
  • Seite 27 Netzwerkschnittstelle Bsp.: nvoFehler ändert sich. Als neue Anzeige erscheint nvoFehler1 Heizkessel 2 hat keinen Fehler. Heizkessel 1 hat eine Störung mit folgender Fehlernummer: nvoFehler1 Interpretation Bedeutung Heizkessel 1 hat den Fehler Nr. 49 (49 = 1 + 16 + 32), der Kesselfühler hat eine Störung. Fehlermeldung 1 Heizkessel 3,4 SNVT_state(83) nvoFehler1_R3_R4...

  • Seite 28: Heizkreis

    Netzwerkschnittstelle 3.4.2 Heizkreis n diesem Abschnitt wird der Heizkreis 1 beschrieben. Betriebsart (T/N/A) SNVT_hvac_mode (108) nviHK1TgNtAt Wert zum Umschalten der Betriebsart eines Heizkreises. Format: Wert Bezeichnung Beschreibung Die Heizkreisregelung arbeitet nach dem eingestellten Heizpro- HVAC_AUTO gramm (Automatik-Betrieb). Die Heizkreisregelung arbeitet im Tagbetrieb (manueller Tagbe- HVAC_heat trieb).
  • Seite 29 Netzwerkschnittstelle Hinweise: – Die Raum-Soll-Nacht-Temperatur gibt das Temperaturniveau im abgesenkten Betrieb oder Nachtbetrieb für den Verbraucher vor. Durch die Einstellung wird die Heizkennlinie parallel verschoben. Wenn Sie die Raum-Soll-Temperatur um 1 K ändern, dann ändert sich die Vor- lauftemperatur um ca. 3 K. –...

  • Seite 30: Warmwasserbereitung

    Netzwerkschnittstelle 3.4.3 Warmwasserbereitung Betriebsart (T/N/A) SNVT_hvac_mode (108) nviWW_TgNtAt Wert zum Umschalten der Betriebsart der Warmwasserbereitung. Format: Wert Bezeichnung Beschreibung Die Warmwasserregelung arbeitet nach dem eingestellten HVAC_AUTO Warmwasserprogramm (Automatik-Betrieb). Die Warmwasserregelung arbeitet im Dauerbetrieb (manueller HVAC_heat Tagbetrieb). Die Warmwasserregelung ist ausgeschaltet (manueller Nacht- HVAC_off betrieb).

  • Seite 31: Strategie

    Netzwerkschnittstelle Wert zum Verändern der Betriebsart. Format: Wert Bezeichnung Beschreibung Die Ansteuerung der Zirkulationspumpe arbeitet nach dem ein- HVAC_AUTO gestellten Zirkulationspumpen-Programm (Automatik-Betrieb). Die Zirkulationspumpe wird dauerhaft angesteuert (manueller HVAC_heat Tagbetrieb). Die Zirkulationspumpe ist ausgeschaltet (manueller Nachtbe- HVAC_off trieb). Hinweis: Mit der Einstellung HVAC_heat / HVAC_off wird von Extern über den LON-Datenbus die Be- triebsart für den Verbraucher umgeschaltet.
  • Seite 32 Netzwerkschnittstelle Die Anlage arbeitet nach der internen Einstellung am Regelge- HVAC_AUTO rät (Automatik-Betrieb). Die Anlage ist eingeschaltet (alles ein) und arbeitet im manuel- HVAC_heat len Tagbetrieb. HVAC_off Die Anlage ist abgeschaltet (alles aus). Hinweis: Mit der Einstellung HVAC_heat / HVAC_off wird von Extern über den LON-Datenbus die Be- triebsart für alle Heizkreise umgeschaltet.

  • Seite 33: Heizkessel 1

    Netzwerkschnittstelle 3.4.5 Heizkessel 1 In diesem Abschnitt wird der „Heizkessel 1“ beschrieben. Status Brenner 4000er Heizkessel SNVT_lev_cont (21) nvoKS1_Br_4000 Betriebsanzeige für Heizkessel 1 mit Logamatic 4000 und Fremdbrenner Brenner AUS [0 %] EIN [> 0 %] Aktuelle Leistung [%] Temperatur 4000er Heizkessel 1 SNVT_temp_p(105) nvoKS1VLIst_4000 (FK) Ist...
  • Seite 34 Netzwerkschnittstelle Pumpe 4000er Heizkessel 1 SNVT_lev_cont (21) nvoKS1PU_4000 Betriebsmeldung für die Kesselkreispumpe des Heizkessel 1 mit Logamatic 4000 und Fremd- brenner. Pumpe AUS [0 %] EIN [> 0 %] Aktuelle Leistung [%] Status Brenner EMS-Heizkessel 1 SNVT_lev_cont (21) nvoKS1Br_EMS Betriebsanzeige für Heizkessel 1 mit Logamatic EMS Brenner AUS [0 %] EIN [>...

  • Seite 35: Heizkessel 2

    Netzwerkschnittstelle 3.4.6 Heizkessel 2 In diesem Abschnitt wird der „Heizkessel 2“ beschrieben. Für Heizkessel 3 und Heizkessel 4 gelten die Angaben entsprechend. Status Brenner Heizkessel 2 SNVT_lev_cont (21) nvoKS2_BrStatus Betriebsanzeige für Heizkessel mit Logamatic EMS oder 4000 Brenner AUS [0 %] EIN [>...

  • Seite 36: Status

    Netzwerkschnittstelle Brennerbetriebsstunden EMS- SNVT_time_hour(124) nvoKS1Br_EMS_h Heizkessel 2 Anzeige der Betriebsstunden für Heizkessel mit Logamatic EMS. Pumpe EMS-Heizkessel 2 SNVT_lev_cont (21) nvoKS1PU_EMS Betriebsmeldung für die Kesselkreispumpe des Heizkessels mit Logamatic EMS. Pumpe AUS [0 %] EIN [> 0 %] Aktuelle Leistung [%] 3.4.7 Status Status ECOCAN-BUS...
  • Seite 37 Netzwerkschnittstelle Status LON-Version SNVT_str_asc (36) nvo_LONVersion Mit dieser Variable werden Informationen über das LON-Gateway ausgegeben. 1 2 3 4 5 6 7 8 9 1 1 1 1 1 1 1 1 1 1 2 2 2 2 2 2 2 2 2 2 3 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 C A N L O N...

  • Seite 38: Montage

    Montage Montage Dieses Kapitel beschreibt Ihnen die Montage des Schnittstellen- moduls LON-Gateway. Bild 2 Wandhalter montieren Wandhalter LON-Gateway Schrauben (4 × 45) Bohrung zur zusätzlichen Befestigung Positionen der Bohrlöcher für den Wandhalter (Bild 2‚ [1]) an- zeichnen. Löcher entsprechend dem Lochbild des Wandhalters (Bild 2‚...
  • Seite 39 Montage Schnittstellenmodul (Bild 3‚ [1]) einhängen und Schrauben an- ziehen. Gegebenenfalls den Wandhalter über die zusätzliche Bohrung (Bild 2‚ [3]) an der Wand fixieren. Bild 3 Schnittstellenmodul einsetzen und einrasten lassen Schnittstellenmodul Verschluss Technische Information LON-Gateway - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 40: Elektrischer Anschluss

    LON Free Topology Twisted Pair Channel 50 Hz Bild 4 Elektrischer Anschluss (Schema) Logamatic LON-Gateway Verbindung Logamatic LON-Gateway mit Lo- ECOCAN-BUS-Schnittstelle (BUS-Kommunikation), gamatic 4000 Leitungslänge max. 1000 m (ab 50 m abgeschirmt) FTT-10A Transceiver für Einbindung über 2-adriges Kabel Verbindung Logamatic LON-Gateway zu (Twisted-Pair) an standardisiertes LON-BUS-Netzwerk;...

  • Seite 41: Bedienung Des Lon-Gateways

    Bedienung des LON-Gateways Bedienung des LON-Gateways Bild 5 Bedienelemente Pos. Bedienelement/Funktion Taste zum Ein-/Ausschalten des Gateways. Status-LED leuchtet, wenn das Gateway eingeschaltet ist. LED „ECO-BUS“ flackert bei Datenübertragung über ECO-BUS. LED „LON“ blinkt bis zur erfolgreichen Kommissionierung des LON-Gateways. Service-Taste „LON“ LED „EMS“...

  • Seite 42: Einbindung Von Logamatic 4000 In Lon-Netzwerke Über Logamatic Lon-Gateway

    über Logamatic LON-Gateway Aufbau der Hardware Ein Hauptbestandteil der Produkte, die über LON-Datenbus kom- munizieren, wie z. B. Logamatic LON-Gateway, ist der Neuron- Chip. Jeder Neuron-Chip besitzt eine eindeutige Kennung, eine Neuron-ID. Damit ist jedes Gerät einmalig. Für Inbetriebnahme, Betrieb, Service- oder Ersatzfall wird über die eindeutige Neuron-ID jedes Gerät identifiziert.

  • Seite 43: Dekommissionieren Von Lon-Netzwerken

    Einbindung von Logamatic 4000 in LON-Netzwerke über Logamatic LON- Während des Kommissionierens fordert ein Dialog der PC-Softwa- re auf, die Service Taste „LON“ am LON-Gateway zu betätigen. Das LON-Gateway sendet seine Neuron-ID auf den LON-Daten- bus. Diese Neuron-ID wird in der Datenbank registriert. Aus der Datenbank der PC-Software wird die Applikationsdatei in das Ge- rät heruntergeladen.

  • Seite 44: Das Lon-Gateway Als Lonmark-Objekt

    Das LON-Gateway als LonMark-Objekt Das LON-Gateway als LonMark-Objekt Buderus Funktionsblock Bild 6 LON-Gateway als LonMark-Objekt (Variante 2 Heizkessel) Technische Information LON-Gateway - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 45: Fehlerliste

    Fehlerliste Fehlerliste Lfd. Nr. Fehlermeldung Lfd. Nr. Fehlermeldung Interner Fehler Nr. 1 = Interner Fehler Nr. Vorlauffühler Strategie (FVS) Störung Interner Fehler Nr. 2 = Interner Fehler Nr. Außenfühler Störung Interner Fehler Nr. 3 = Interner Fehler Nr. Heizkreis 1 Vorlauffühler Störung Interner Fehler Nr.
  • Seite 46 Fehlerliste Lfd. Nr. Fehlermeldung Lfd. Nr. Fehlermeldung Adresse unbekanntes Modul Platz 1 Stö- Externe Störung HK3 rung Adresse unbekanntes Modul Platz 2 Stö- Externe Störung HK4 rung Adresse unbekanntes Modul Platz 3 Stö- Externe Störung HK5 rung Adresse unbekanntes Modul Platz 4 Stö- Externe Störung HK6 rung Adresse unbekanntes Modul Platz A Stö-...
  • Seite 47 Fehlerliste Lfd. Nr. Fehlermeldung Lfd. Nr. Fehlermeldung Kollektorfühler defekt Heizkreis 5 EIB-Einstellung Störung Störung Brenner 5 Heizkreis 6 EIB-Einstellung Störung Störung Brenner 6 Heizkreis 7 EIB-Einstellung Störung Störung Brenner 7 Heizkreis 8 EIB-Einstellung Störung Störung Brenner 8 Heizkreis 0 EIB -Einstellung Störung Keine Verbindung mit Brennerautomat 1 Heizkreis EIB -Einstellung Störung Keine Verbindung mit Brennerautomat 2...
  • Seite 48 Fehlerliste Lfd. Nr. Fehlermeldung Lfd. Nr. Fehlermeldung Störung EMS- Warmwasser FM458: Keine Verbindung Heizkessel 7 Wartung erforderlich EMS-Heizkessel 1 FM458: Keine Verbindung Heizkessel 8 Wartung erforderlich EMS-Heizkessel 2 FM458: Fühler Vorlauf Strategie Wartung erforderlich EMS-Heizkessel 3 FM458: Fühler Rücklauf Strategie Wartung erforderlich EMS-Heizkessel 4 FM458: Konfiguration Rücklauf Wartung erforderlich EMS-Heizkessel 5...

  • Seite 49: Prinzipieller Aufbau Logamatic-Regelgeräte

    Prinzipieller Aufbau Logamatic-Regelgeräte Prinzipieller Aufbau Logamatic-Regelgeräte Dieses Kapitel gibt Ihnen eine kurze Einführung in den Aufbau und die Bedienung der Logamatic Regelgeräte. Detaillierte Informationen zu den Regelgeräten entnehmen Sie bit- te den entsprechenden beiliegenden technischen Unterlagen. 10.1 Bedienelemente und Bedieneinheit MEC2 Bedienelemente des Regelgerätes 7 747 012 053-05.1RS Bild 7...
  • Seite 50 Prinzipieller Aufbau Logamatic-Regelgeräte 7 747 012 053-04.1RS Bild 8 Modulbestückung am Beispiel für vollbestücktes Regelgerät (Logamatic 4321/22) Steckplatz 1: z. B. FM442 (Heizkreis 1, Heizkreis 2) Steckplatz 2: z. B. FM442 (Heizkreis 3, Heizkreis 4) Steckplatz A: ZM434 (Kesselkreis, Brenner) Steckplatz B: Modul CM431 und Bedieneinheit MEC2 Steckplatz 3: z.

  • Seite 51: Bedieneinheit Mec2

    Prinzipieller Aufbau Logamatic-Regelgeräte Bedieneinheit MEC2 Die Bedieneinheit MEC2 ist das zentrale Element, mit dem Sie Ihr Regelgerät Logamatic bedienen. Zeit Temp Urlaub Auswahl So/Wi Anzeige Heizkreis Zurück Bild 9 Bedieneinheit MEC2 Ständig abgesenkter Heizbetrieb Automatischer Heizbetrieb nach Schaltuhr Ständig Heizbetrieb Display Drehknopf Warmwassertemperatur eingeben/Nachladung...
  • Seite 52 Prinzipieller Aufbau Logamatic-Regelgeräte Tasten Über die Tasten können Sie die Funktion bedienen, die entspre- chenden Anzeigen erscheinen im Display. Wird eine Taste ge- drückt und gedrückt gehalten, können Sie mit dem Drehknopf den Wert verändern. Nach Loslassen der Taste ist der neue Wert übernommen und ge- speichert.
  • Seite 53 Prinzipieller Aufbau Logamatic-Regelgeräte Anlagenvorlauf Aussentemperatur 7 747 012 074-01.1RS Bild 10 Bedieneinheit MEC2 Display Drehknopf Ständig Heizbetrieb Automatischer Heizbetrieb nach Schaltuhr Ständig abgesenkter Heizbetrieb Wochentage eingeben Urlaubstage eingeben Standardanzeige wählen Funkuhrsignal (nur innerhalb Deutschlands) 10 Anzeige für eingestellte Soll-Raumtemperatur 11 Warmwassertemperatur eingeben 12 Uhrzeit stellen 13 Temperaturwerte ändern 14 Sommer-/Winterumschaltung...

  • Seite 54: 10.2 Regelgerät Einschalten

    Prinzipieller Aufbau Logamatic-Regelgeräte 10.2 Regelgerät einschalten 7 747 012 053-20.1RS Bild 11 Betriebsschalter am Beispiel Logamatic 4321 Betriebsschalter Handschalter Überprüfen, ob der Betriebsschalter auf dem Regelgerät Bild 11, [1]) und die Handschalter auf den eingesetzten Mo- dulen ( Bild 11, [2]) auf „I“ und „AUT“) stehen. Das Regelgerät durch Schalten des Betriebsschalters auf „I“...

  • Seite 55: 10.4 Ecocan-Bus-Adresse

    Prinzipieller Aufbau Logamatic-Regelgeräte 10.4 ECOCAN-BUS-Adresse Regelgerät-Adresse einstellen Bild 12 Adresseinstellung auf dem Modul CM431 Die Adresseinstellung ( Bild 12, [1]) finden Sie bei den Regelge- räten Logamatic auf dem Modul CM431 (hinter der Bedieneinheit MEC2). Bedieneinheit MEC2 abnehmen. Mit einem Schraubendreher Regelgerät-Adresse einstellen Bild 12).
  • Seite 56 Prinzipieller Aufbau Logamatic-Regelgeräte Adresse Beschreibung Autarkes Regelgerät: Arbeitet ein Regelgerät allein, d. h., es sind keine weiteren Ge- räte am ECOCAN-BUS, ist die Adresse 0 einzustellen (Grund- einstellung). In diesem Fall sind keine Vorgaben über LON möglich. Wenn mehrere Regelgeräte im Verbund miteinander arbeiten, muss jedes am Verbund beteiligte Regelgerät eine andere Adresse erhalten.

  • Seite 57: Ecocan-Bus Abschlusswiderstände (Terminieren)

    Prinzipieller Aufbau Logamatic-Regelgeräte 10.5 ECOCAN-BUS Abschlusswiderstände (terminieren) Abschlusswiderstand bei der Verbindung von mehreren Regelgeräten LEBENSGEFAHR durch elektrischen Strom! Achten Sie darauf, dass alle Elektroarbeiten nur von autorisier- WARNUNG! ten Fachkräften ausgeführt werden. Bevor Sie das Gerät öffnen: Gerät allpolig stromlos schalten und gegen unbeabsichtigtes Wiedereinschalten sichern.
  • Seite 58 Das Netzmodul NM482 kann man am ECOCAN-BUS- Stecker er- kennen. Es befindet sich direkt hinter dem Controllermodul CM431. Hinweis: Elektrischer Anschluss ECOCAN-BUS siehe Bild 4, Seite 40. Beispiel für die Zuschaltung des Abschlusswiderstandes bei meh- reren Buderus-Regelgeräten: Logamatic Logamatic Logamatic Logamatic 4xxx...
  • Seite 59 Notizen Technische Information LON-Gateway - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 60 Ferroknepper Buderus S.A. Z.I. Um Monkeler 20, Op den Drieschen B.P. 201 L-4003 Esch-sur-Alzette www.buderus.lu blf@buderus.lu Österreich Buderus Austria Heiztechnik GmbH Karl-Schönherr-Str. 2 A-4600 Wels Technische Hotline: 0810 - 810 - 444 www.buderus.at office@buderus.at Schweiz Buderus Heiztechnik AG Netzibodenstr. 36 CH-4133 Pratteln www.buderus.ch...
