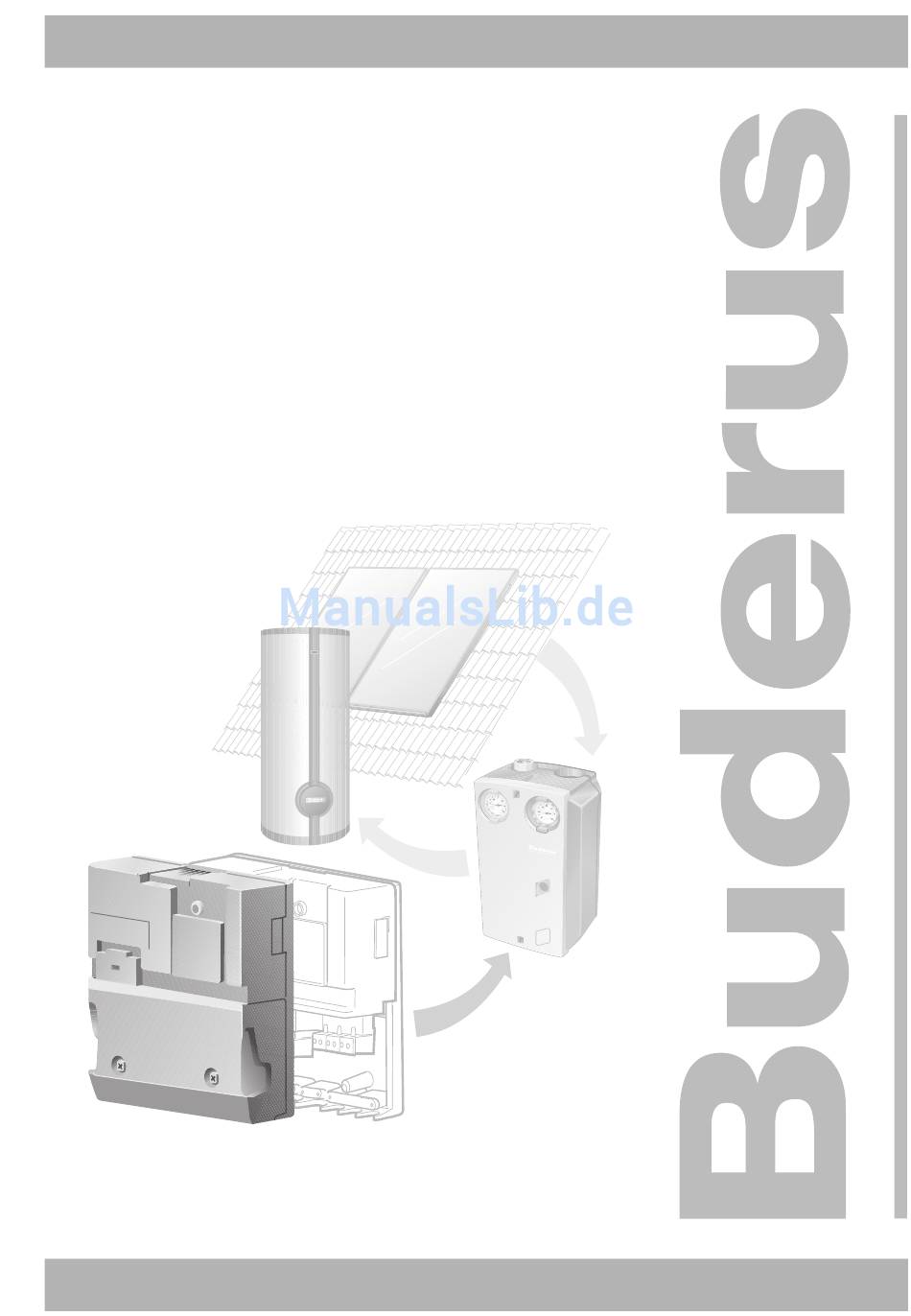

6301 6233 – 07/2002 DE/CH/AT Für den Bediener Bedienungsanleitung Funktionsmodul SM10 Solarmodul für EMS Bitte vor Bedienung sorgfältig lesen...
Seite 2
Unterlagen und das Original der Konformitätserklärung sind beim Hersteller hinter- legt. Zu dieser Anleitung Das Funktionsmodul SM10 läßt ausschließlich über die Bedienein- heit RC30 betreiben, einstellen und bedienen. Beide Geräte sind Bestandteile des Energie-Management-System (EMS) von Bude- rus. Diese Bedienungsanleitung ergänzt die Bedienungsanleitung der Bedieneinheit RC30.
Bestimmungsgemäße Verwendung Das Funktionsmodul SM10 erweitert regelungstechnisch das En- ergie-Management-System (EMS) von Buderus in Verbindung mit der Bedieneinheit RC30 und einer Solaranlage. Mit dem Funktionsmodul SM10 ist die Heizungsanlage geeignet zur solaren Trinkwassererwärmung. ANWENDERHINWEIS Wenn Sie Bivalente- oder Thermosiphon-Speicher verwenden, wird die Funktion der thermischen Desinfektion automatisch au- ßer Kraft gesetzt (siehe Bedienungsanleitung Bedieneinheit...
Sicherheit Zu Ihrer Sicherheit Das Funktionsmodul SM10 wurde nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln konzipiert und gebaut. Dennoch können bei unsachgemäßer Bedienung Sachschäden nicht vollständig ausgeschlossen werden. Lesen Sie vor der Bedienung des Funktionsmoduls SM10 diese Bedienungsanleitung sorgfältig durch.
Funktionsmodul SM10 Funktionsmodul SM10 Sie können mit Hilfe des Funktionsmoduls SM10 eine Solaranlage mit einem solaren Verbraucher (Warmwasserspeicher) zur Trink- wassererwärmung regeln. Folgende Funktionen können Sie nach dem Einbau des Funktions- moduls SM10 nutzen: – Betriebsart der Solaranlage wählen – Betriebswerte der Solaranlage abfragen Abb.
Öffnen Sie die Klappe der Bedieneinheit RC30. Taste „Heizkreis“ gedrückt halten und Drehknopf drehen, bis „HEIZKREIS SOLARANLAGE“ erscheint. Taste „Heizkreis“ loslassen, um die Einstellung zu speichern. HEIZKREIS SOLARANLAGE Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Funktionsmodul SM10 • Ausgabe 07/2002...
Solaranlage (z. B. Glykol-Wasser-Ge- misch) vom Kollektor zum Warmwasserspeicher fließen – die Speichertemperatur sinkt, so dass z. B. die Nachheizung ein- setzen muss. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Funktionsmodul SM10 • Ausgabe 07/2002...
Drehen Sie den Drehknopf, bis Ihnen die gewünschten Werte angezeigt werden. ANWENDERHINWEIS In der Bedienungsanleitung RC30 finden Sie die Beschreibung der Betriebswerte, die nicht im Zusammenhang mit der Solaranla- ge stehen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Funktionsmodul SM10 • Ausgabe 07/2002...
Fehler behoben wurden. LEBENSGEFAHR durch elektrischen Strom. Lassen Sie elektrische oder elektronische Störungen nur von WARNUNG! einer autorisierten Fachfirma beheben. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Funktionsmodul SM10 • Ausgabe 07/2002...
Seite 11
Notizen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Funktionsmodul SM10 • Ausgabe 07/2002...
Seite 12
Heizungsfachbetrieb: Deutschland Buderus Heiztechnik GmbH, D-35573 Wetzlar http://www.heiztechnik.buderus.de E-Mail: info@heiztechnik.buderus.de Österreich Buderus Austria Heiztechnik GmbH Rennbahnweg 65, A-1220 Wien http://www.buderus.at E-Mail: office@buderus.at Schweiz Buderus Heiztechnik AG Netzibodenstr. 36, CH-4133 Pratteln http://www.buderus.ch E-Mail: info@buderus.ch...
