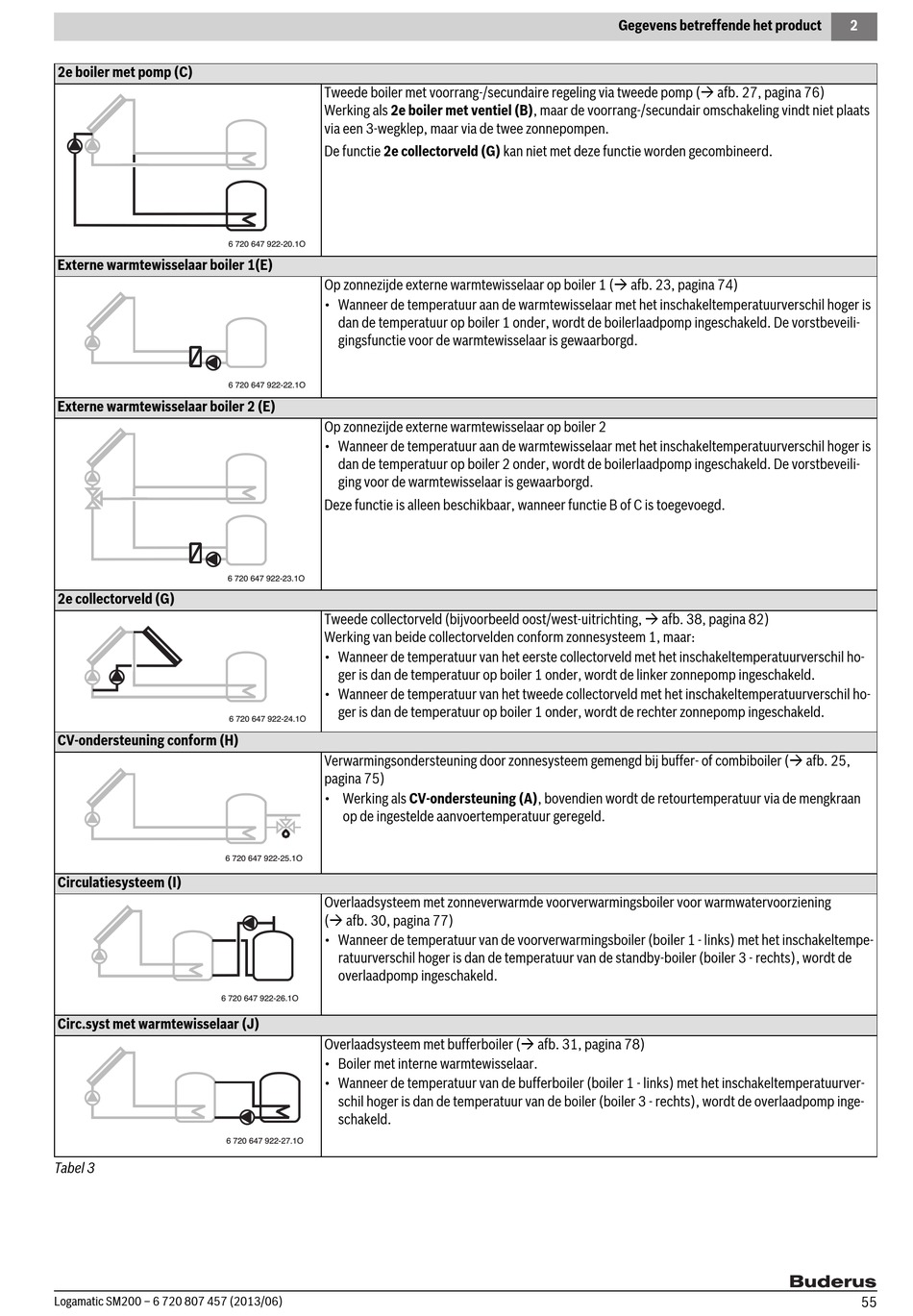

Buderus Logamatic SM200 Installationsanleitung Für Das Fachhandwerk Seite 55

2e boiler met pomp (C)
Externe warmtewisselaar boiler 1(E)
Externe warmtewisselaar boiler 2 (E)
2e collectorveld (G)
CV-ondersteuning conform (H)
6 720 647 922-25.1O
Circulatiesysteem (I)
6 720 647 922-26.1O
Circ.syst met warmtewisselaar (J)
6 720 647 922-27.1O
Tabel 3
Logamatic SM200 – 6 720 807 457 (2013/06)
Tweede boiler met voorrang-/secundaire regeling via tweede pomp ( afb. 27, pagina 76)
Werking als 2e boiler met ventiel (B), maar de voorrang-/secundair omschakeling vindt niet plaats
via een 3-wegklep, maar via de twee zonnepompen.
De functie 2e collectorveld (G) kan niet met deze functie worden gecombineerd.
6 720 647 922-20.1O
Op zonnezijde externe warmtewisselaar op boiler 1 ( afb. 23, pagina 74)
• Wanneer de temperatuur aan de warmtewisselaar met het inschakeltemperatuurverschil hoger is
dan de temperatuur op boiler 1 onder, wordt de boilerlaadpomp ingeschakeld. De vorstbeveili-
gingsfunctie voor de warmtewisselaar is gewaarborgd.
6 720 647 922-22.1O
Op zonnezijde externe warmtewisselaar op boiler 2
• Wanneer de temperatuur aan de warmtewisselaar met het inschakeltemperatuurverschil hoger is
dan de temperatuur op boiler 2 onder, wordt de boilerlaadpomp ingeschakeld. De vorstbeveili-
ging voor de warmtewisselaar is gewaarborgd.
Deze functie is alleen beschikbaar, wanneer functie B of C is toegevoegd.
6 720 647 922-23.1O
Tweede collectorveld (bijvoorbeeld oost/west-uitrichting,  afb. 38, pagina 82)
Werking van beide collectorvelden conform zonnesysteem 1, maar:
• Wanneer de temperatuur van het eerste collectorveld met het inschakeltemperatuurverschil ho-
ger is dan de temperatuur op boiler 1 onder, wordt de linker zonnepomp ingeschakeld.
• Wanneer de temperatuur van het tweede collectorveld met het inschakeltemperatuurverschil ho-
ger is dan de temperatuur op boiler 1 onder, wordt de rechter zonnepomp ingeschakeld.
6 720 647 922-24.1O
Verwarmingsondersteuning door zonnesysteem gemengd bij buffer- of combiboiler ( afb. 25,
pagina 75)
• Werking als CV-ondersteuning (A), bovendien wordt de retourtemperatuur via de mengkraan
op de ingestelde aanvoertemperatuur geregeld.
Overlaadsysteem met zonneverwarmde voorverwarmingsboiler voor warmwatervoorziening
( afb. 30, pagina 77)
• Wanneer de temperatuur van de voorverwarmingsboiler (boiler 1 - links) met het inschakeltempe-
ratuurverschil hoger is dan de temperatuur van de standby-boiler (boiler 3 - rechts), wordt de
overlaadpomp ingeschakeld.
Overlaadsysteem met bufferboiler ( afb. 31, pagina 78)
• Boiler met interne warmtewisselaar.
• Wanneer de temperatuur van de bufferboiler (boiler 1 - links) met het inschakeltemperatuurver-
schil hoger is dan de temperatuur van de boiler (boiler 3 - rechts), wordt de overlaadpomp inge-
schakeld.
