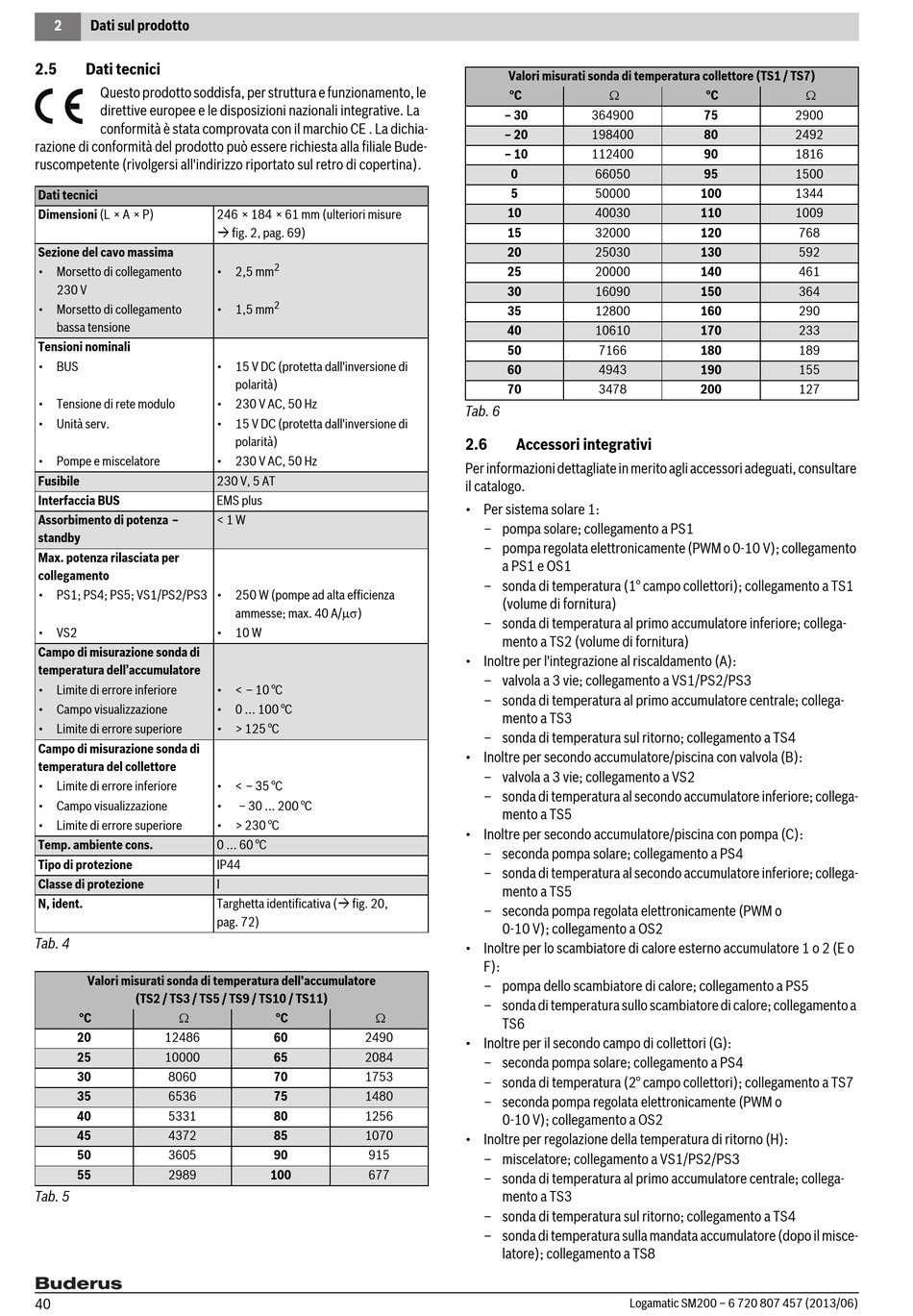

2 Dati sul prodotto
2.5

Dati tecnici

Questo prodotto soddisfa, per struttura e funzionamento, le
direttive europee e le disposizioni nazionali integrative. La
conformità è stata comprovata con il marchio CE . La dichia-
razione di conformità del prodotto può essere richiesta alla filiale Bude-
ruscompetente (rivolgersi all'indirizzo riportato sul retro di copertina).
Dati tecnici
Dimensioni (L × A × P)
Sezione del cavo massima
• Morsetto di collegamento
230 V
• Morsetto di collegamento
bassa tensione
Tensioni nominali
• BUS
• Tensione di rete modulo
• Unità serv.
• Pompe e miscelatore
Fusibile
Interfaccia BUS
Assorbimento di potenza –
standby
Max. potenza rilasciata per
collegamento
• PS1; PS4; PS5; VS1/PS2/PS3
• VS2
Campo di misurazione sonda di
temperatura dell'accumulatore
• Limite di errore inferiore
• Campo visualizzazione
• Limite di errore superiore
Campo di misurazione sonda di
temperatura del collettore
• Limite di errore inferiore
• Campo visualizzazione
• Limite di errore superiore
Temp. ambiente cons.
Tipo di protezione
Classe di protezione
N, ident.
Tab. 4
Valori misurati sonda di temperatura dell'accumulatore
(TS2 / TS3 / TS5 / TS9 / TS10 / TS11)

°C
20 12486
25 10000
30 8060
35 6536
40
5331
45 4372
50 3605
55 2989
Tab. 5
40
246 × 184 × 61 mm (ulteriori misure
 fig. 2, pag. 69)
2
• 2,5 mm
2
• 1,5 mm
• 15 V DC (protetta dall'inversione di
polarità)
• 230 V AC, 50 Hz
• 15 V DC (protetta dall'inversione di
polarità)
• 230 V AC, 50 Hz
230 V, 5 AT
EMS plus
< 1 W
• 250 W (pompe ad alta efficienza
ammesse; max. 40 A/)
• 10 W
• < – 10 °C
• 0 ... 100 °C
• > 125 °C
• < – 35 °C
• – 30 ... 200 °C
• > 230 °C
0 ... 60 °C
IP44
I
Targhetta identificativa ( fig. 20,
pag. 72)

°C
60 2490
65 2084
70 1753
75 1480
80
1256
85 1070
90 915
100 677
Valori misurati sonda di temperatura collettore (TS1 / TS7)

°C
– 30 364900
– 20 198400
– 10
112400
0 66050
5 50000
10 40030
15 32000
20 25030
25 20000
30 16090
35
12800
40 10610
50 7166
60 4943
70 3478
Tab. 6
2.6

Accessori integrativi

Per informazioni dettagliate in merito agli accessori adeguati, consultare
il catalogo.
• Per sistema solare 1:
– pompa solare; collegamento a PS1
– pompa regolata elettronicamente (PWM o 0-10 V); collegamento
a PS1 e OS1
– sonda di temperatura (1° campo collettori); collegamento a TS1
(volume di fornitura)
– sonda di temperatura al primo accumulatore inferiore; collega-
mento a TS2 (volume di fornitura)
• Inoltre per l'integrazione al riscaldamento (A):
– valvola a 3 vie; collegamento a VS1/PS2/PS3
– sonda di temperatura al primo accumulatore centrale; collega-
mento a TS3
– sonda di temperatura sul ritorno; collegamento a TS4
• Inoltre per secondo accumulatore/piscina con valvola (B):
– valvola a 3 vie; collegamento a VS2
– sonda di temperatura al secondo accumulatore inferiore; collega-
mento a TS5
• Inoltre per secondo accumulatore/piscina con pompa (C):
– seconda pompa solare; collegamento a PS4
– sonda di temperatura al secondo accumulatore inferiore; collega-
mento a TS5
– seconda pompa regolata elettronicamente (PWM o
0-10 V); collegamento a OS2
• Inoltre per lo scambiatore di calore esterno accumulatore 1 o 2 (E o
F):
– pompa dello scambiatore di calore; collegamento a PS5
– sonda di temperatura sullo scambiatore di calore; collegamento a
TS6
• Inoltre per il secondo campo di collettori (G):
– seconda pompa solare; collegamento a PS4
– sonda di temperatura (2° campo collettori); collegamento a TS7
– seconda pompa regolata elettronicamente (PWM o
0-10 V); collegamento a OS2
• Inoltre per regolazione della temperatura di ritorno (H):
– miscelatore; collegamento a VS1/PS2/PS3
– sonda di temperatura al primo accumulatore centrale; collega-
mento a TS3
– sonda di temperatura sul ritorno; collegamento a TS4
– sonda di temperatura sulla mandata accumulatore (dopo il misce-
latore); collegamento a TS8
Logamatic SM200 – 6 720 807 457 (2013/06)

°C
75 2900
80 2492
90
1816
95 1500
100 1344
110 1009
120 768
130 592
140 461
150 364
160
290
170 233
180 189
190 155
200 127
