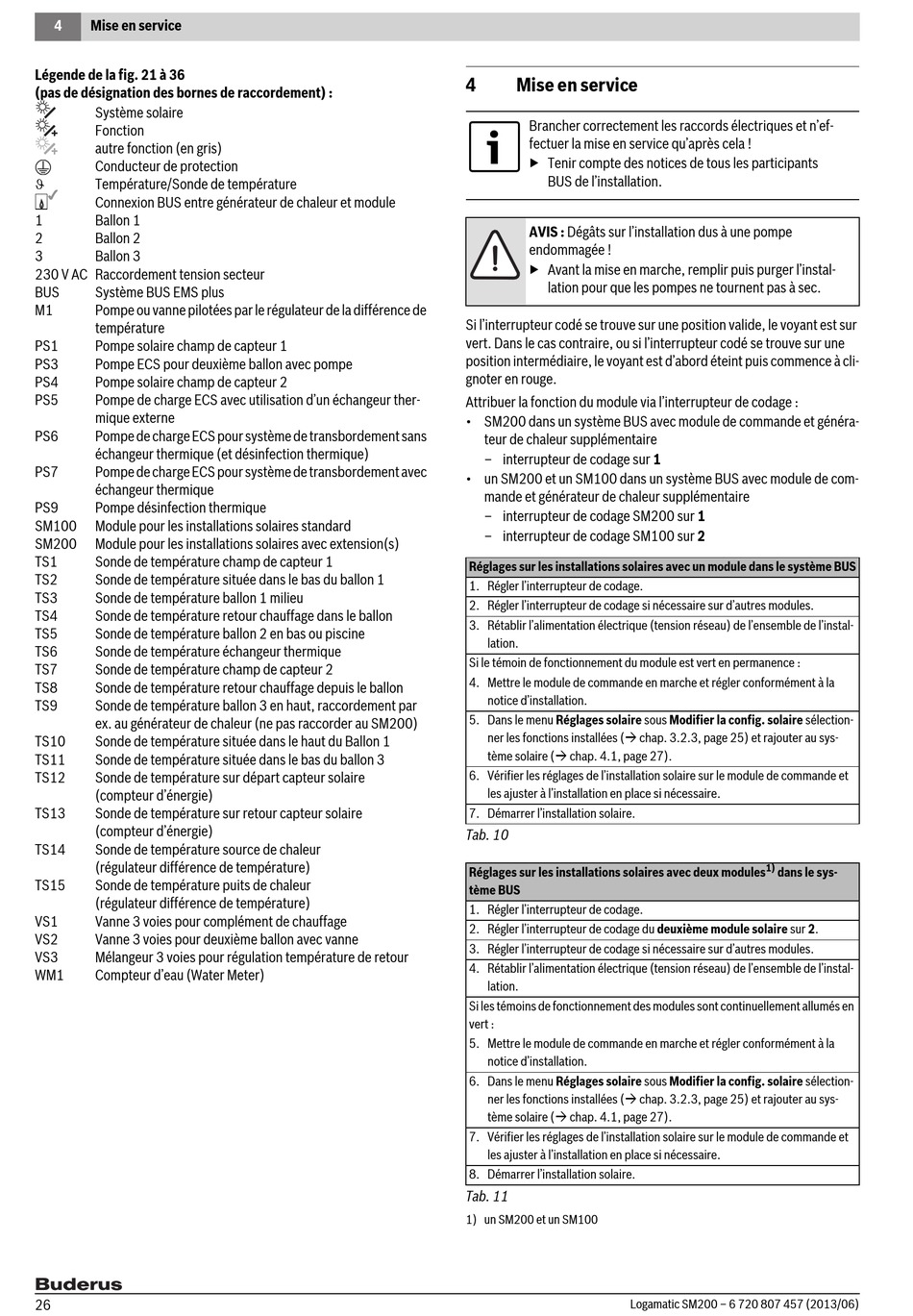

Mise en service

Légende de la fig. 21 à 36
(pas de désignation des bornes de raccordement) :
Système solaire
Fonction
autre fonction (en gris)
Conducteur de protection

Température/Sonde de température
Connexion BUS entre générateur de chaleur et module
1 Ballon 1
2 Ballon 2
3 Ballon 3
230 V AC Raccordement tension secteur
BUS Système BUS EMS plus
M1 Pompe ou vanne pilotées par le régulateur de la différence de
température
PS1 Pompe solaire champ de capteur 1
PS3 Pompe ECS pour deuxième ballon avec pompe
PS4 Pompe solaire champ de capteur 2
PS5 Pompe de charge ECS avec utilisation d'un échangeur ther-
mique externe
PS6 Pompe de charge ECS pour système de transbordement sans
échangeur thermique (et désinfection thermique)
PS7 Pompe de charge ECS pour système de transbordement avec
échangeur thermique
PS9 Pompe désinfection thermique
SM100 Module pour les installations solaires standard
SM200 Module pour les installations solaires avec extension(s)
TS1 Sonde de température champ de capteur 1
TS2 Sonde de température située dans le bas du ballon 1
TS3 Sonde de température ballon 1 milieu
TS4 Sonde de température retour chauffage dans le ballon
TS5 Sonde de température ballon 2 en bas ou piscine
TS6 Sonde de température échangeur thermique
TS7 Sonde de température champ de capteur 2
TS8 Sonde de température retour chauffage depuis le ballon
TS9 Sonde de température ballon 3 en haut, raccordement par
ex. au générateur de chaleur (ne pas raccorder au SM200)
TS10 Sonde de température située dans le haut du Ballon 1
TS11 Sonde de température située dans le bas du ballon 3
TS12 Sonde de température sur départ capteur solaire
(compteur d'énergie)
TS13 Sonde de température sur retour capteur solaire
(compteur d'énergie)
TS14 Sonde de température source de chaleur
(régulateur différence de température)
TS15 Sonde de température puits de chaleur
(régulateur différence de température)
VS1 Vanne 3 voies pour complément de chauffage
VS2 Vanne 3 voies pour deuxième ballon avec vanne
VS3 Mélangeur 3 voies pour régulation température de retour
WM1 Compteur d'eau (Water Meter)
26
4 Mise en service
Brancher correctement les raccords électriques et n'ef-
fectuer la mise en service qu'après cela !
▶ Tenir compte des notices de tous les participants
BUS de l'installation.
AVIS : Dégâts sur l'installation dus à une pompe
endommagée !
▶ Avant la mise en marche, remplir puis purger l'instal-
lation pour que les pompes ne tournent pas à sec.
Si l'interrupteur codé se trouve sur une position valide, le voyant est sur
vert. Dans le cas contraire, ou si l'interrupteur codé se trouve sur une
position intermédiaire, le voyant est d'abord éteint puis commence à cli-
gnoter en rouge.
Attribuer la fonction du module via l'interrupteur de codage :
• SM200 dans un système BUS avec module de commande et généra-
teur de chaleur supplémentaire
– interrupteur de codage sur 1
• un SM200 et un SM100 dans un système BUS avec module de com-
mande et générateur de chaleur supplémentaire
– interrupteur de codage SM200 sur 1
– interrupteur de codage SM100 sur 2
Réglages sur les installations solaires avec un module dans le système BUS
1. Régler l'interrupteur de codage.
2. Régler l'interrupteur de codage si nécessaire sur d'autres modules.
3. Rétablir l'alimentation électrique (tension réseau) de l'ensemble de l'instal-
lation.
Si le témoin de fonctionnement du module est vert en permanence :
4. Mettre le module de commande en marche et régler conformément à la
notice d'installation.
5. Dans le menu Réglages solaire sous Modifier la config. solaire sélection-
ner les fonctions installées ( chap. 3.2.3, page 25) et rajouter au sys-
tème solaire ( chap. 4.1, page 27).
6. Vérifier les réglages de l'installation solaire sur le module de commande et
les ajuster à l'installation en place si nécessaire.
7. Démarrer l'installation solaire.
Tab. 10
Réglages sur les installations solaires avec deux modules
tème BUS
1. Régler l'interrupteur de codage.
2. Régler l'interrupteur de codage du deuxième module solaire sur 2.
3. Régler l'interrupteur de codage si nécessaire sur d'autres modules.
4. Rétablir l'alimentation électrique (tension réseau) de l'ensemble de l'instal-
lation.
Si les témoins de fonctionnement des modules sont continuellement allumés en
vert :
5. Mettre le module de commande en marche et régler conformément à la
notice d'installation.
6. Dans le menu Réglages solaire sous Modifier la config. solaire sélection-
ner les fonctions installées ( chap. 3.2.3, page 25) et rajouter au sys-
tème solaire ( chap. 4.1, page 27).
7. Vérifier les réglages de l'installation solaire sur le module de commande et
les ajuster à l'installation en place si nécessaire.
8. Démarrer l'installation solaire.
Tab. 11
1) un SM200 et un SM100
