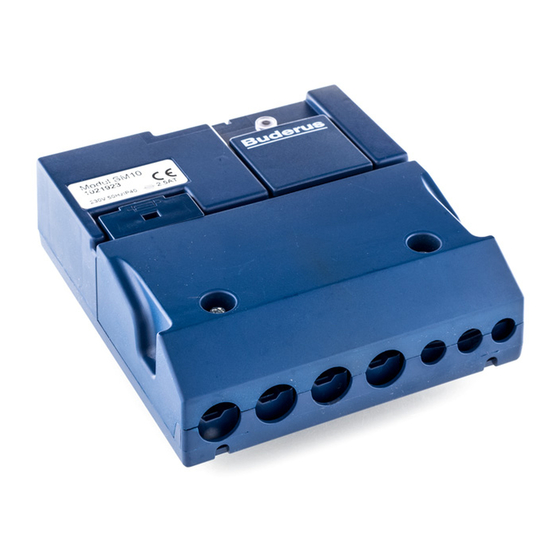

Buderus SM10 Bedienungsanleitung
Funktionsmodul
Vorschau ausblenden
Andere Handbücher für SM10:
- Serviceanleitung (24 Seiten) ,
- Bedienungsanleitung (12 Seiten) ,
- Servicehandbuch (112 Seiten)
Verwandte Anleitungen für Buderus SM10
Inhaltszusammenfassung für Buderus SM10

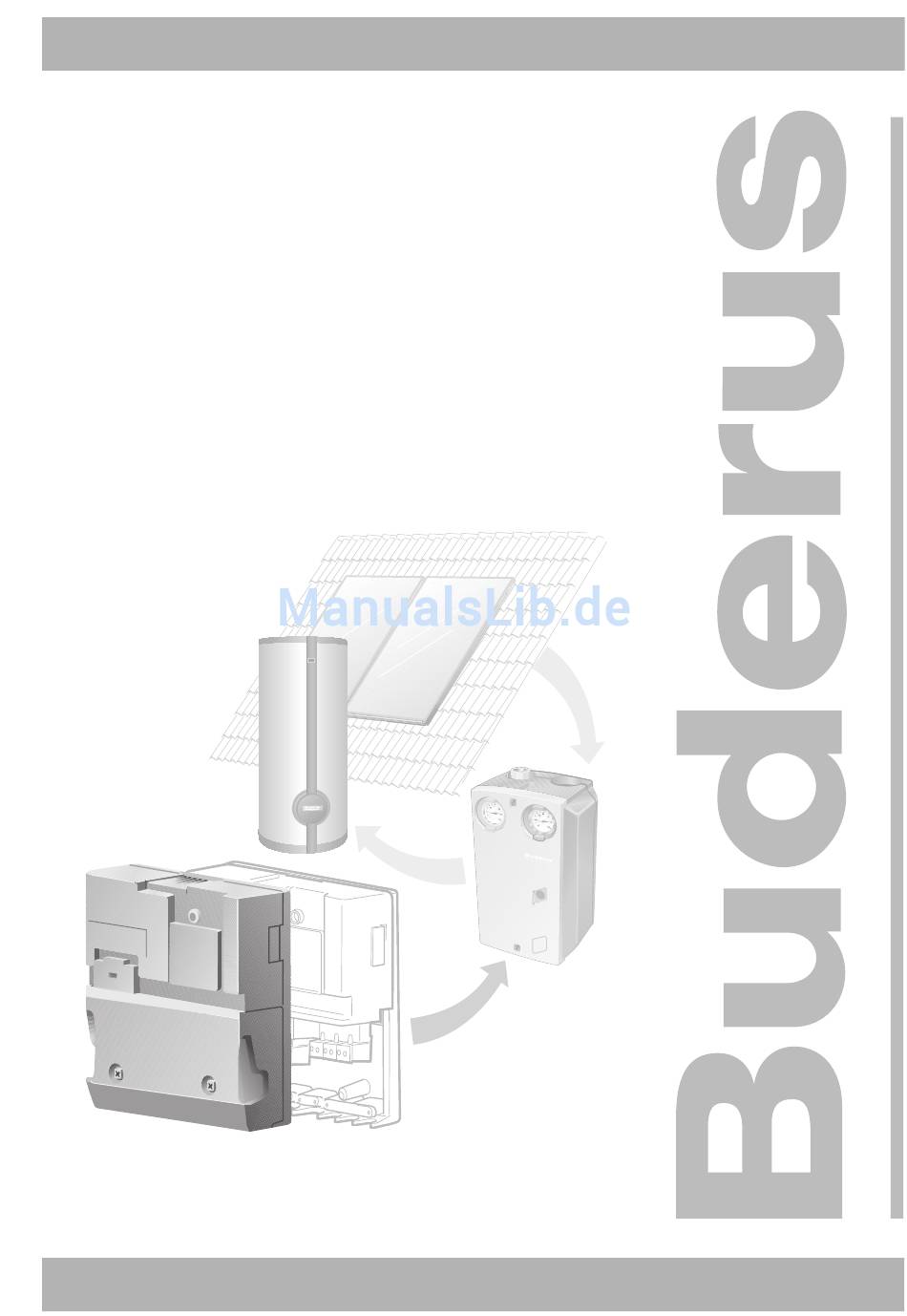

- Seite 1 6304 5194 – 05/2006 DE/CH/AT Für den Bediener Bedienungsanleitung Funktionsmodul SM10 Solarmodul für EMS Bitte vor Bedienung sorgfältig lesen...
-
Seite 2: Inhaltsverzeichnis
......13 Änderungen aufgrund technischer Verbesserungen vorbehalten! Bedienungsanleitung Funktionsmodul SM10 • Ausgabe 05/2006... -
Seite 3: Zu Ihrer Sicherheit
Zu Ihrer Sicherheit Zu Ihrer Sicherheit Das Funktionsmodul SM10 wurde nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln entwickelt und gebaut. Bei unsachgemäßer Anwendung können dennoch Gefahren nicht ganz ausgeschlossen werden. Betreiben Sie die Heizungsanlage daher nur bestimmungsge- mäß... -
Seite 4: Beachten Sie Diese Hinweise
Desinfektion wünschen, sind weitere, bauseitige Komponenten erforderlich, die nicht an die Regelung angeschlossen werden. Entsorgung Eine Komponente, die ausgetauscht werden soll, ist durch eine autorisierte Stelle umweltgerecht zu entsorgen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Bedienungsanleitung Funktionsmodul SM10 • Ausgabe 05/2006... -
Seite 5: Produktbeschreibung
Produktbeschreibung Produktbeschreibung Sie können mit Hilfe des Funktionsmoduls SM10 eine Solaranlage mit einem solaren Verbraucher (Solarspeicher) zur Trinkwasserer- wärmung regeln. Folgende Funktionen können Sie nach dem Einbau des Funktions- moduls SM10 nutzen: – Betriebsart der Solaranlage wählen – Betriebswerte der Solaranlage abfragen Abb. - Seite 6 Betriebsverhalten den zutreffenden europäischen Richtlinien so- wie ggf. ergänzenden nationalen Anforderungen. Die Konformität wurde nachgewiesen. Die Konformitätserklärung steht Ihnen im Internet unter www.heiztechnik.buderus.de zur Verfügung oder kann alternativ bei der zuständigen Buderus-Niederlassung angefordert werden. Änderungen aufgrund technischer Verbesserungen vorbehalten! Bedienungsanleitung Funktionsmodul SM10 • Ausgabe 05/2006...
-
Seite 7: Die Funktionen Des Sm10
Sie die Betriebswerte Ihrer Solaranlage abfragen können. ANWENDERHINWEIS Die Bedieneinheiten RC30 und RC35 unterscheiden sich in der Art der Bedienung. Daher wird die Vorgehensweise jeweils sepa- rat beschrieben. Änderungen aufgrund technischer Verbesserungen vorbehalten! Bedienungsanleitung Funktionsmodul SM10 • Ausgabe 05/2006... -
Seite 8: Betriebsart Wählen
– das kalte (z. B. Temperatur < 0 °C oder bei Dunkelheit) Wär- meträgermedium der Solaranlage (z. B. Glykol-Wasser-Ge- misch) vom Kollektor zum Solarspeicher fließt – die Speichertemperatur sinkt, so dass z. B. die Nachheizung ein- setzen muss. Änderungen aufgrund technischer Verbesserungen vorbehalten! Bedienungsanleitung Funktionsmodul SM10 • Ausgabe 05/2006... - Seite 9 Die LED der Taste „AUT“ leuchtet. Dauerbetrieb (ständig ein): Taste „Tagbetrieb“ drücken. Die LED der Taste „Tagbetrieb“ leuch- tet. Die Solaranlage ist für 30 min im manuellen Dauerbetrieb. Änderungen aufgrund technischer Verbesserungen vorbehalten! Bedienungsanleitung Funktionsmodul SM10 • Ausgabe 05/2006...
-
Seite 10: Info-Menü (Betriebswerte Abfragen)
Informationen zur Solaranlage an- INFO\RAUM\HEIZKREIS 1 zuzeigen. Eingestellte Raum- temperatur: 20,5°C Gemessene Raum- Temperatur: 20,6°C Zum Beenden des Info-Menüs: Taste drücken oder die Klappe schließen. Die Standardanzeige wird wieder angezeigt. Änderungen aufgrund technischer Verbesserungen vorbehalten! Bedienungsanleitung Funktionsmodul SM10 • Ausgabe 05/2006... - Seite 11 Der Anzeigewert ist somit eine anlagenspe- zifische Größe, die sich nur schlecht mit anderen Solaranlagen vergleichen lässt. Er eignet sich jedoch sehr gut für Vergleiche mit dem Zugewinn an verschiedenen Tagen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Bedienungsanleitung Funktionsmodul SM10 • Ausgabe 05/2006...
- Seite 12 Drehen Sie den Drehknopf, bis Ihnen die gewünschten Werte angezeigt werden. ANWENDERHINWEIS In der Bedienungsanleitung RC30 finden Sie die Beschreibung der Betriebswerte, die nicht im Zusammenhang mit der Solar- anlage stehen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Bedienungsanleitung Funktionsmodul SM10 • Ausgabe 05/2006...
-
Seite 13: Störungen Beheben
Strom. Lassen Sie elektrische oder elektronische Störungen nur von WARNUNG! einer autorisierten Fachfirma beheben. Folgende Störungen können angezeigt werden, die im Zusam- menhang mit dem Solarmodul SM10 stehen: – keine Kommunikation – Kollektorfühler – Speicherfühler unten – Solareinstellung Änderungen aufgrund technischer Verbesserungen vorbehalten! - Seite 14 Notizen Änderungen aufgrund technischer Verbesserungen vorbehalten! Bedienungsanleitung Funktionsmodul SM10 • Ausgabe 05/2006...
- Seite 15 Notizen Änderungen aufgrund technischer Verbesserungen vorbehalten! Bedienungsanleitung Funktionsmodul SM10 • Ausgabe 05/2006...
- Seite 16 Heizungsfachbetrieb: Deutschland BBT Thermotechnik GmbH Buderus Deutschland, D-35573 Wetzlar www.heiztechnik.buderus.de info@heiztechnik.buderus.de Österreich Buderus Austria Heiztechnik GmbH Karl-Schönherr-Str. 2, A-4600 Wels www.buderus.at office@buderus.at Schweiz Buderus Heiztechnik AG Netzibodenstr. 36, CH-4133 Pratteln www.buderus.ch info@buderus.ch...
