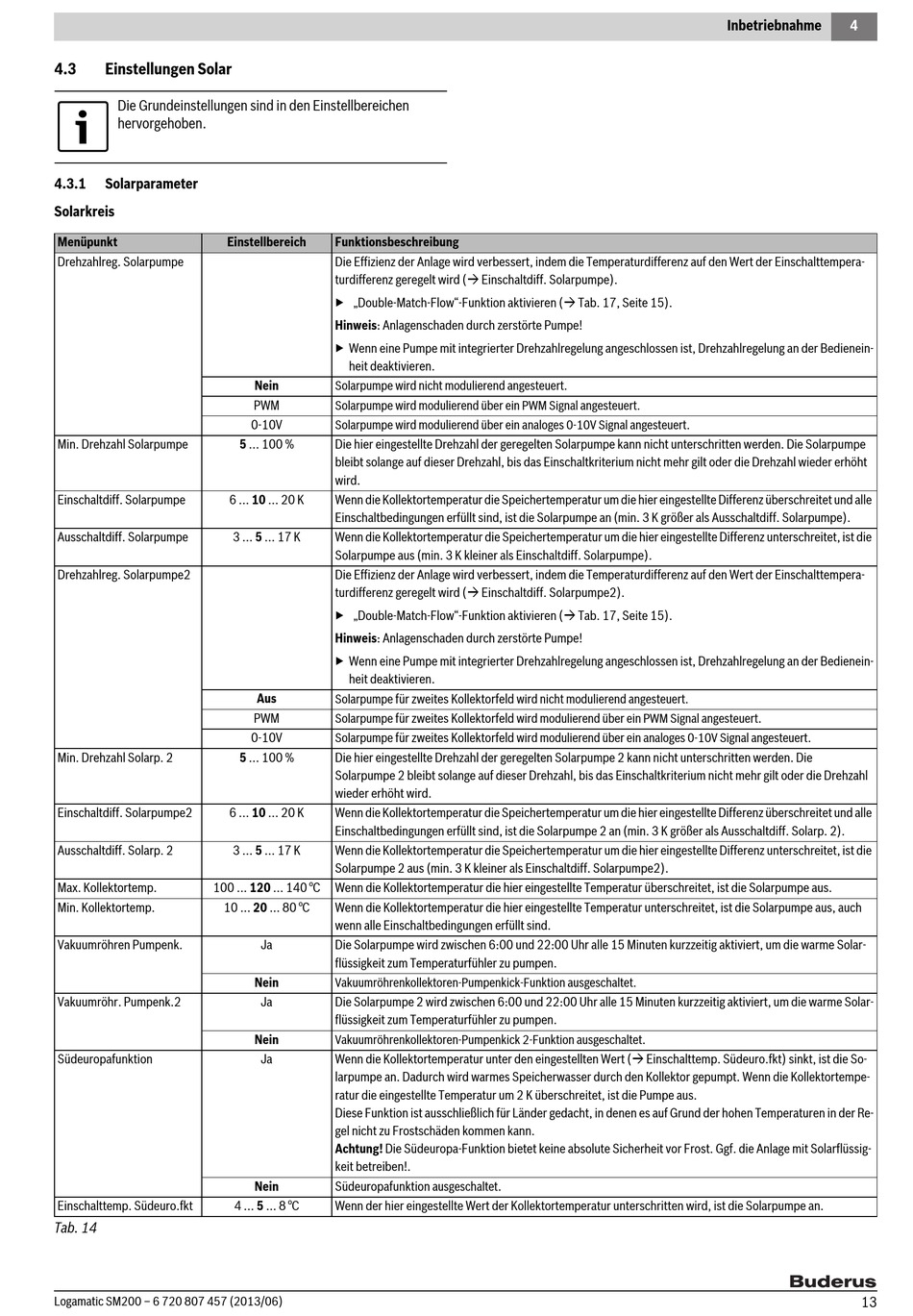

4.3

Einstellungen Solar

Die Grundeinstellungen sind in den Einstellbereichen
hervorgehoben.
4.3.1

Solarparameter

Solarkreis
Menüpunkt
Drehzahlreg. Solarpumpe
Min. Drehzahl Solarpumpe
Einschaltdiff. Solarpumpe
Ausschaltdiff. Solarpumpe
Drehzahlreg. Solarpumpe2
Min. Drehzahl Solarp. 2
Einschaltdiff. Solarpumpe2
Ausschaltdiff. Solarp. 2
100 ... 120 ... 140 °C
Max. Kollektortemp.
Min. Kollektortemp. 10 ... 20 ... 80 °C
Vakuumröhren Pumpenk.
Vakuumröhr. Pumpenk.2
Südeuropafunktion
Einschalttemp. Südeuro.fkt
Tab. 14
Logamatic SM200 – 6 720 807 457 (2013/06)
Einstellbereich Funktionsbeschreibung
Die Effizienz der Anlage wird verbessert, indem die Temperaturdifferenz auf den Wert der Einschalttempera-
turdifferenz geregelt wird ( Einschaltdiff. Solarpumpe).
▶ „Double-Match-Flow"-Funktion aktivieren ( Tab. 17, Seite 15).
Hinweis: Anlagenschaden durch zerstörte Pumpe!
▶ Wenn eine Pumpe mit integrierter Drehzahlregelung angeschlossen ist, Drehzahlregelung an der Bedienein-
heit deaktivieren.
Nein Solarpumpe wird nicht modulierend angesteuert.
PWM Solarpumpe wird modulierend über ein PWM Signal angesteuert.
0-10V
Solarpumpe wird modulierend über ein analoges 0-10V Signal angesteuert.
5 ... 100 % Die hier eingestellte Drehzahl der geregelten Solarpumpe kann nicht unterschritten werden. Die Solarpumpe
bleibt solange auf dieser Drehzahl, bis das Einschaltkriterium nicht mehr gilt oder die Drehzahl wieder erhöht
wird.
6 ... 10 ... 20 K Wenn die Kollektortemperatur die Speichertemperatur um die hier eingestellte Differenz überschreitet und alle
Einschaltbedingungen erfüllt sind, ist die Solarpumpe an (min. 3 K größer als Ausschaltdiff. Solarpumpe).
3 ... 5 ... 17 K
Wenn die Kollektortemperatur die Speichertemperatur um die hier eingestellte Differenz unterschreitet, ist die
Solarpumpe aus (min. 3 K kleiner als Einschaltdiff. Solarpumpe).
Die Effizienz der Anlage wird verbessert, indem die Temperaturdifferenz auf den Wert der Einschalttempera-
turdifferenz geregelt wird ( Einschaltdiff. Solarpumpe2).
▶ „Double-Match-Flow"-Funktion aktivieren ( Tab. 17, Seite 15).
Hinweis: Anlagenschaden durch zerstörte Pumpe!
▶ Wenn eine Pumpe mit integrierter Drehzahlregelung angeschlossen ist, Drehzahlregelung an der Bedienein-
heit deaktivieren.
Aus Solarpumpe für zweites Kollektorfeld wird nicht modulierend angesteuert.
PWM Solarpumpe für zweites Kollektorfeld wird modulierend über ein PWM Signal angesteuert .
0-10V Solarpumpe für zweites Kollektorfeld wird modulierend über ein analoges 0-10V Signal angesteuert .
5 ... 100 % Die hier eingestellte Drehzahl der geregelten Solarpumpe 2 kann nicht unterschritten werden. Die
Solarpumpe 2 bleibt solange auf dieser Drehzahl, bis das Einschaltkriterium nicht mehr gilt oder die Drehzahl
wieder erhöht wird.
6 ... 10 ... 20 K Wenn die Kollektortemperatur die Speichertemperatur um die hier eingestellte Differenz überschreitet und alle
Einschaltbedingungen erfüllt sind, ist die Solarpumpe 2 an (min. 3 K größer als Ausschaltdiff. Solarp. 2).
3 ... 5 ... 17 K Wenn die Kollektortemperatur die Speichertemperatur um die hier eingestellte Differenz unterschreitet, ist die
Solarpumpe 2 aus (min. 3 K kleiner als Einschaltdiff. Solarpumpe2).
Wenn die Kollektortemperatur die hier eingestellte Temperatur überschreitet, ist die Solarpumpe aus.
Wenn die Kollektortemperatur die hier eingestellte Temperatur unterschreitet, ist die Solarpumpe aus, auch
wenn alle Einschaltbedingungen erfüllt sind.
Ja Die Solarpumpe wird zwischen 6:00 und 22:00 Uhr alle 15 Minuten kurzzeitig aktiviert, um die warme Solar-
flüssigkeit zum Temperaturfühler zu pumpen.
Nein Vakuumröhrenkollektoren-Pumpenkick-Funktion ausgeschaltet.
Ja Die Solarpumpe 2 wird zwischen 6:00 und 22:00 Uhr alle 15 Minuten kurzzeitig aktiviert, um die warme Solar-
flüssigkeit zum Temperaturfühler zu pumpen.
Nein Vakuumröhrenkollektoren-Pumpenkick 2-Funktion ausgeschaltet .
Ja Wenn die Kollektortemperatur unter den eingestellten Wert ( Einschalttemp. Südeuro.fkt) sinkt, ist die So-
larpumpe an. Dadurch wird warmes Speicherwasser durch den Kollektor gepumpt. Wenn die Kollektortempe-
ratur die eingestellte Temperatur um 2 K überschreitet, ist die Pumpe aus.
Diese Funktion ist ausschließlich für Länder gedacht, in denen es auf Grund der hohen Temperaturen in der Re-
gel nicht zu Frostschäden kommen kann.
Achtung! Die Südeuropa-Funktion bietet keine absolute Sicherheit vor Frost. Ggf. die Anlage mit Solarflüssig-
keit betreiben!.
Nein Südeuropafunktion ausgeschaltet .
4 ... 5 ... 8 °C Wenn der hier eingestellte Wert der Kollektortemperatur unterschritten wird, ist die Solarpumpe an.
