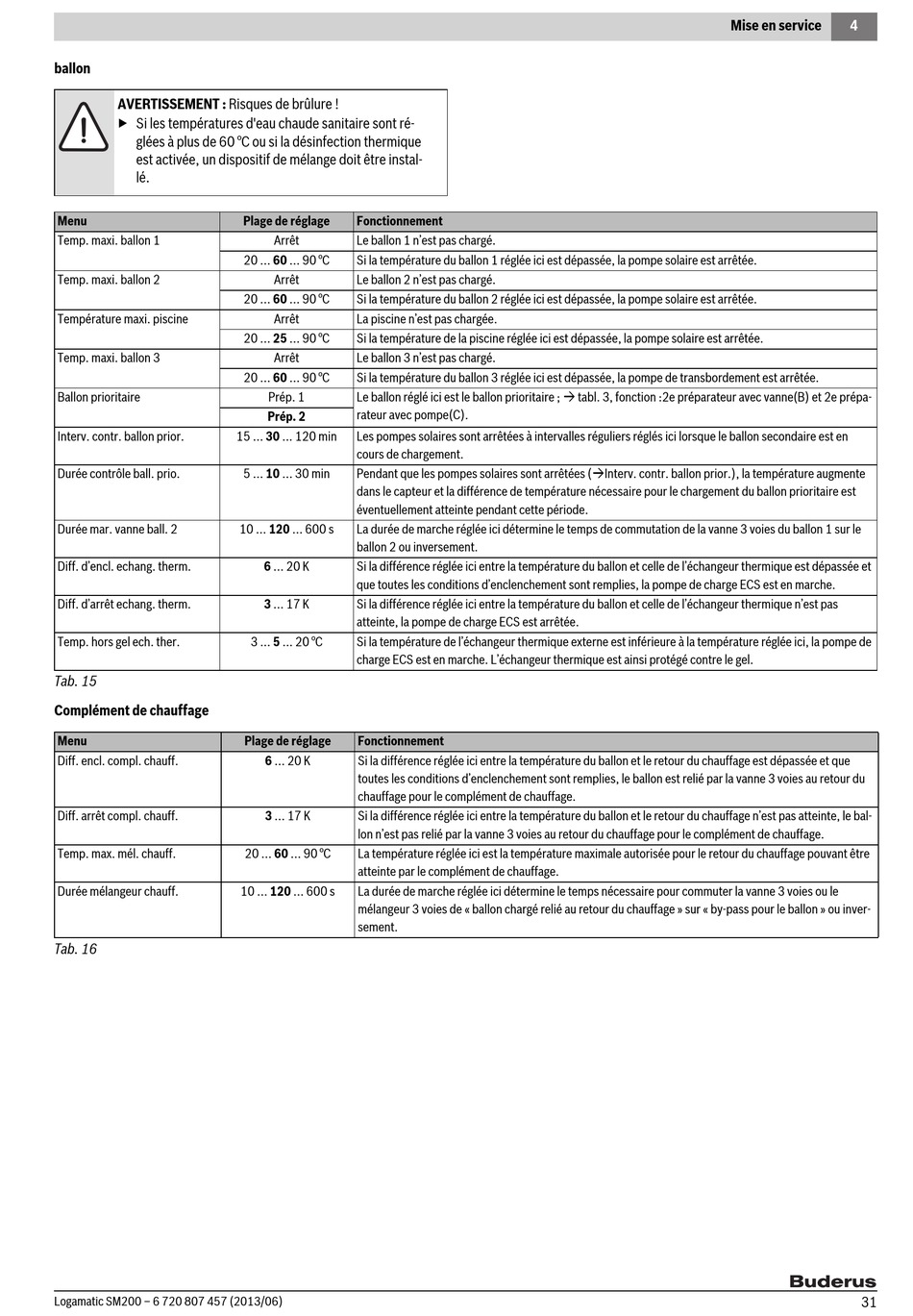

Buderus Logamatic SM200 Installationsanleitung Für Das Fachhandwerk Seite 31

ballon
AVERTISSEMENT : Risques de brûlure !
▶ Si les températures d'eau chaude sanitaire sont ré-
glées à plus de 60 °C ou si la désinfection thermique
est activée, un dispositif de mélange doit être instal-
lé.
Menu
Temp. maxi. ballon 1
Temp. maxi. ballon 2
Température maxi. piscine
Temp. maxi. ballon 3
Ballon prioritaire
Interv. contr. ballon prior.
Durée contrôle ball. prio.
Durée mar. vanne ball. 2
Diff. d'encl. echang. therm.
Diff. d'arrêt echang. therm.
Temp. hors gel ech. ther.
Tab. 15
Complément de chauffage
Menu
Diff. encl. compl. chauff.
Diff. arrêt compl. chauff.
Temp. max. mél. chauff.
Durée mélangeur chauff.
Tab. 16
Logamatic SM200 – 6 720 807 457 (2013/06)
Plage de réglage Fonctionnement
Arrêt Le ballon 1 n'est pas chargé.
20 ... 60 ... 90 °C Si la température du ballon 1 réglée ici est dépassée, la pompe solaire est arrêtée.
Arrêt Le ballon 2 n'est pas chargé.
20 ... 60 ... 90 °C Si la température du ballon 2 réglée ici est dépassée, la pompe solaire est arrêtée.
Arrêt La piscine n'est pas chargée.
20 ... 25 ... 90 °C Si la température de la piscine réglée ici est dépassée, la pompe solaire est arrêtée.
Arrêt Le ballon 3 n'est pas chargé.
20 ... 60 ... 90 °C Si la température du ballon 3 réglée ici est dépassée, la pompe de transbordement est arrêtée.
Le ballon réglé ici est le ballon prioritaire ;  tabl. 3, fonction :2e préparateur avec vanne(B) et 2e prépa-
Prép. 1
rateur avec pompe(C).
Prép. 2
15 ... 30 ... 120 min Les pompes solaires sont arrêtées à intervalles réguliers réglés ici lorsque le ballon secondaire est en
cours de chargement.
5 ... 10 ... 30 min Pendant que les pompes solaires sont arrêtées (Interv. contr. ballon prior.), la température augmente
dans le capteur et la différence de température nécessaire pour le chargement du ballon prioritaire est
éventuellement atteinte pendant cette période.
10 ... 120 ... 600 s La durée de marche réglée ici détermine le temps de commutation de la vanne 3 voies du ballon 1 sur le
ballon 2 ou inversement.
6 ... 20 K Si la différence réglée ici entre la température du ballon et celle de l'échangeur thermique est dépassée et
que toutes les conditions d'enclenchement sont remplies, la pompe de charge ECS est en marche.
3 ... 17 K Si la différence réglée ici entre la température du ballon et celle de l'échangeur thermique n'est pas
atteinte, la pompe de charge ECS est arrêtée.
3 ... 5 ... 20 °C Si la température de l'échangeur thermique externe est inférieure à la température réglée ici, la pompe de
charge ECS est en marche. L'échangeur thermique est ainsi protégé contre le gel.
Plage de réglage Fonctionnement
6 ... 20 K Si la différence réglée ici entre la température du ballon et le retour du chauffage est dépassée et que
toutes les conditions d'enclenchement sont remplies, le ballon est relié par la vanne 3 voies au retour du
chauffage pour le complément de chauffage.
3 ... 17 K Si la différence réglée ici entre la température du ballon et le retour du chauffage n'est pas atteinte, le bal-
lon n'est pas relié par la vanne 3 voies au retour du chauffage pour le complément de chauffage.
20 ... 60 ... 90 °C La température réglée ici est la température maximale autorisée pour le retour du chauffage pouvant être
atteinte par le complément de chauffage.
10 ... 120 ... 600 s La durée de marche réglée ici détermine le temps nécessaire pour commuter la vanne 3 voies ou le
mélangeur 3 voies de « ballon chargé relié au retour du chauffage » sur « by-pass pour le ballon » ou inver-
sement.
Mise en service 4
31
