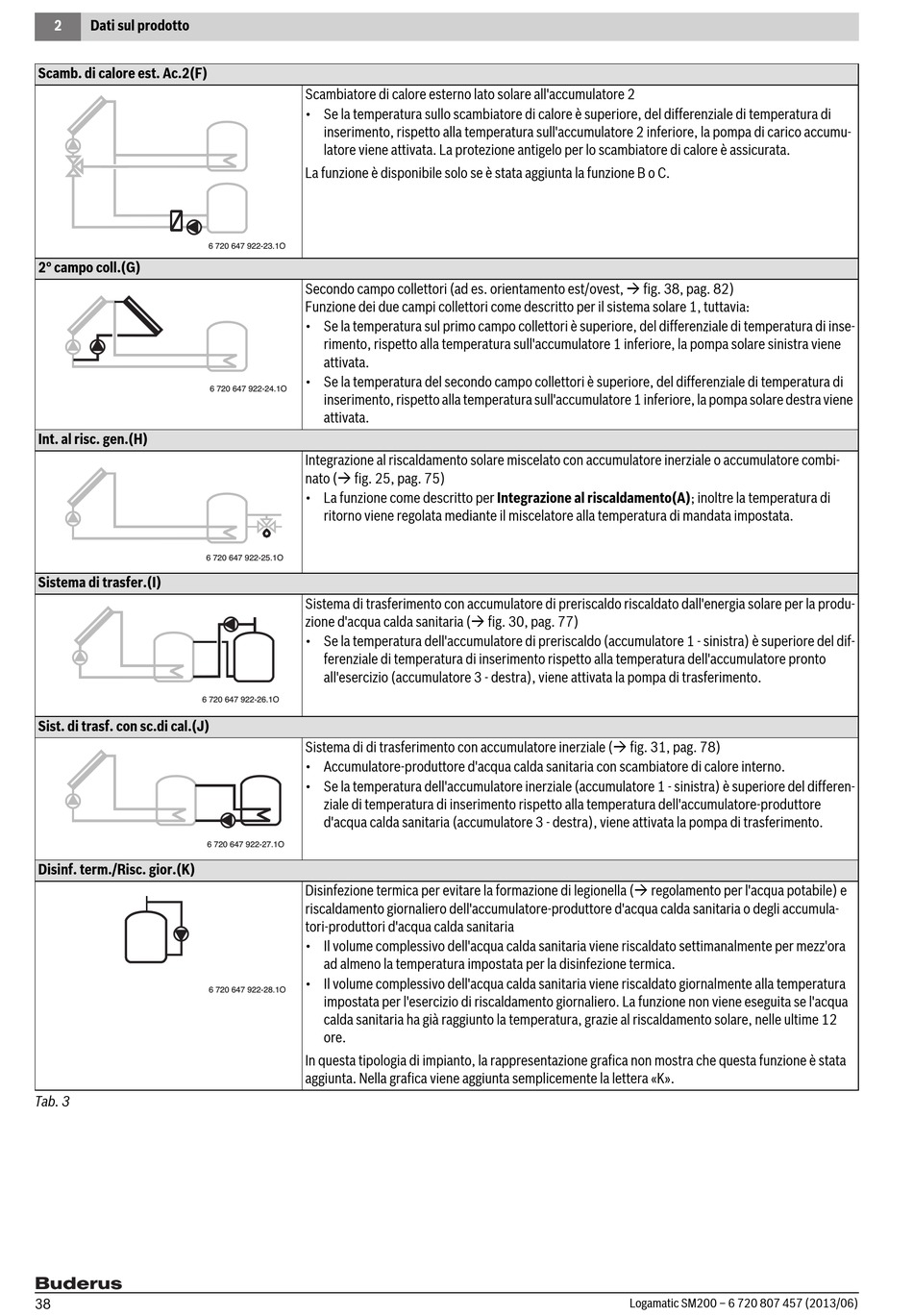

2 Dati sul prodotto
Scamb. di calore est. Ac.2(F)
2° campo coll.(G)
Int. al risc. gen.(H)
6 720 647 922-25.1O
Sistema di trasfer.(I)
6 720 647 922-26.1O
Sist. di trasf. con sc.di cal.(J)
6 720 647 922-27.1O
Disinf. term./Risc. gior.(K)
Tab. 3
38
Scambiatore di calore esterno lato solare all'accumulatore 2
• Se la temperatura sullo scambiatore di calore è superiore, del differenziale di temperatura di
inserimento, rispetto alla temperatura sull'accumulatore 2 inferiore, la pompa di carico accumu-
latore viene attivata. La protezione antigelo per lo scambiatore di calore è assicurata.
La funzione è disponibile solo se è stata aggiunta la funzione B o C.
6 720 647 922-23.1O
Secondo campo collettori (ad es. orientamento est/ovest,  fig. 38, pag. 82)
Funzione dei due campi collettori come descritto per il sistema solare 1, tuttavia:
• Se la temperatura sul primo campo collettori è superiore, del differenziale di temperatura di inse-
rimento, rispetto alla temperatura sull'accumulatore 1 inferiore, la pompa solare sinistra viene
attivata.
• Se la temperatura del secondo campo collettori è superiore, del differenziale di temperatura di
6 720 647 922-24.1O
inserimento, rispetto alla temperatura sull'accumulatore 1 inferiore, la pompa solare destra viene
attivata.
Integrazione al riscaldamento solare miscelato con accumulatore inerziale o accumulatore combi-
nato ( fig. 25, pag. 75)
• La funzione come descritto per Integrazione al riscaldamento(A); inoltre la temperatura di
ritorno viene regolata mediante il miscelatore alla temperatura di mandata impostata.
Sistema di trasferimento con accumulatore di preriscaldo riscaldato dall'energia solare per la produ-
zione d'acqua calda sanitaria ( fig. 30, pag. 77)
• Se la temperatura dell'accumulatore di preriscaldo (accumulatore 1 - sinistra) è superiore del dif-
ferenziale di temperatura di inserimento rispetto alla temperatura dell'accumulatore pronto
all'esercizio (accumulatore 3 - destra), viene attivata la pompa di trasferimento.
Sistema di di trasferimento con accumulatore inerziale ( fig. 31, pag. 78)
• Accumulatore-produttore d'acqua calda sanitaria con scambiatore di calore interno.
• Se la temperatura dell'accumulatore inerziale (accumulatore 1 - sinistra) è superiore del differen-
ziale di temperatura di inserimento rispetto alla temperatura dell'accumulatore-produttore
d'acqua calda sanitaria (accumulatore 3 - destra), viene attivata la pompa di trasferimento.
Disinfezione termica per evitare la formazione di legionella ( regolamento per l'acqua potabile) e
riscaldamento giornaliero dell'accumulatore-produttore d'acqua calda sanitaria o degli accumula-
tori-produttori d'acqua calda sanitaria
• Il volume complessivo dell'acqua calda sanitaria viene riscaldato settimanalmente per mezz'ora
ad almeno la temperatura impostata per la disinfezione termica.
• Il volume complessivo dell'acqua calda sanitaria viene riscaldato giornalmente alla temperatura
6 720 647 922-28.1O
impostata per l'esercizio di riscaldamento giornaliero. La funzione non viene eseguita se l'acqua
calda sanitaria ha già raggiunto la temperatura, grazie al riscaldamento solare, nelle ultime 12
ore.
In questa tipologia di impianto, la rappresentazione grafica non mostra che questa funzione è stata
aggiunta. Nella grafica viene aggiunta semplicemente la lettera «K».
