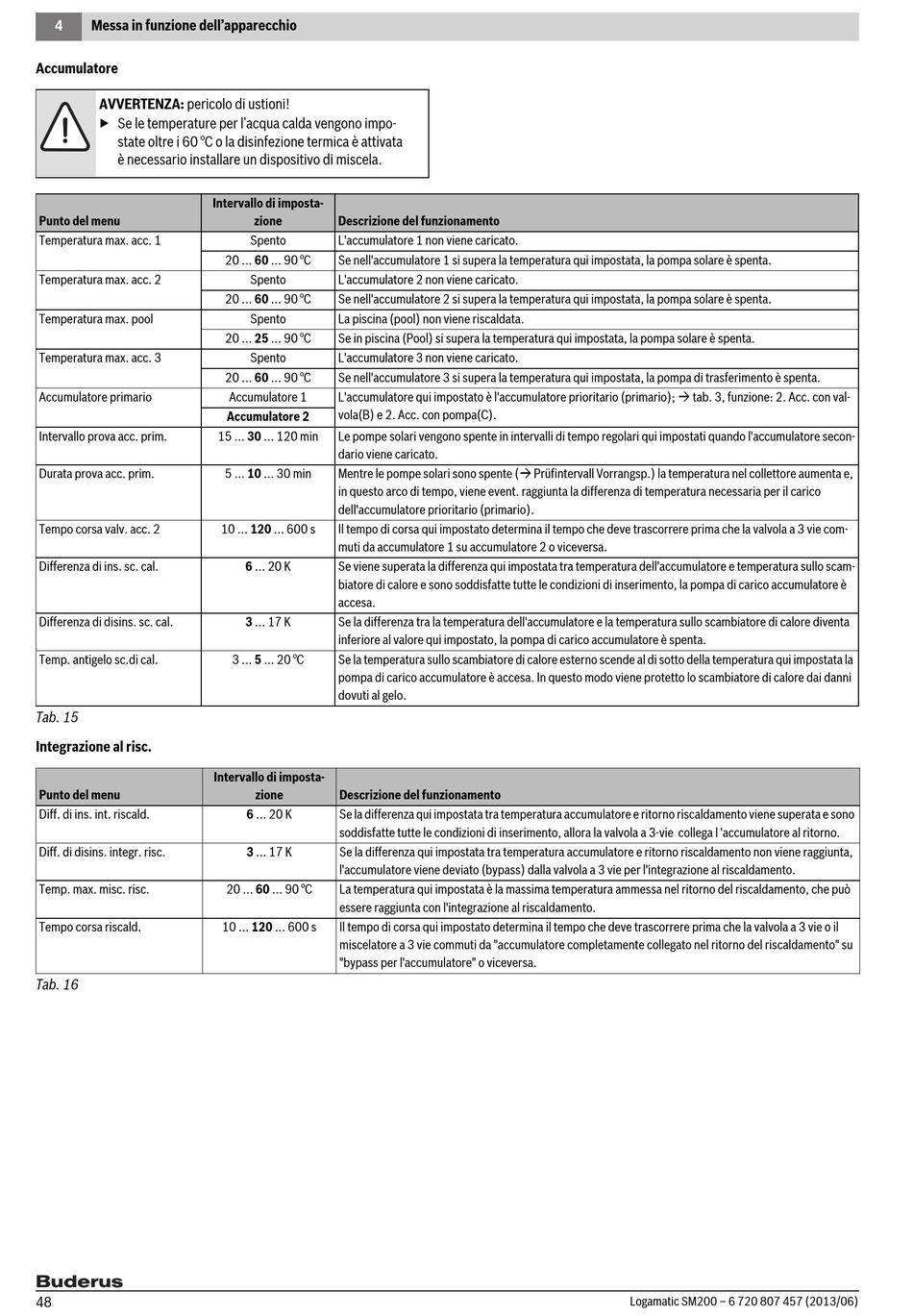

4 Messa in funzione dell'apparecchio
Accumulatore
AVVERTENZA: pericolo di ustioni!
▶ Se le temperature per l'acqua calda vengono impo-
state oltre i 60 °C o la disinfezione termica è attivata
è necessario installare un dispositivo di miscela.
Punto del menu
Temperatura max. acc. 1
Temperatura max. acc. 2
Temperatura max. pool
Temperatura max. acc. 3
Accumulatore primario
Intervallo prova acc. prim.
Durata prova acc. prim.
Tempo corsa valv. acc. 2
Differenza di ins. sc. cal.
Differenza di disins. sc. cal.
Temp. antigelo sc.di cal.
Tab. 15
Integrazione al risc.
Punto del menu
Diff. di ins. int. riscald.
Diff. di disins. integr. risc.
Temp. max. misc. risc.
Tempo corsa riscald.
Tab. 16
48
Intervallo di imposta-
zione Descrizione del funzionamento
Spento L'accumulatore 1 non viene caricato.
20 ... 60 ... 90 °C Se nell'accumulatore 1 si supera la temperatura qui impostata, la pompa solare è spenta.
Spento L'accumulatore 2 non viene caricato.
20 ... 60 ... 90 °C Se nell'accumulatore 2 si supera la temperatura qui impostata, la pompa solare è spenta.
Spento La piscina (pool) non viene riscaldata.
20 ... 25 ... 90 °C Se in piscina (Pool) si supera la temperatura qui impostata, la pompa solare è spenta.
Spento L'accumulatore 3 non viene caricato.
20 ... 60 ... 90 °C Se nell'accumulatore 3 si supera la temperatura qui impostata, la pompa di trasferimento è spenta.
L'accumulatore qui impostato è l'accumulatore prioritario (primario);  tab. 3, funzione: 2. Acc. con val-
Accumulatore 1
vola(B) e 2. Acc. con pompa(C).
Accumulatore 2
15 ... 30 ... 120 min Le pompe solari vengono spente in intervalli di tempo regolari qui impostati quando l'accumulatore secon-
dario viene caricato.
5 ... 10 ... 30 min Mentre le pompe solari sono spente ( Prüfintervall Vorrangsp.) la temperatura nel collettore aumenta e,
in questo arco di tempo, viene event. raggiunta la differenza di temperatura necessaria per il carico
dell'accumulatore prioritario (primario).
10 ... 120 ... 600 s Il tempo di corsa qui impostato determina il tempo che deve trascorrere prima che la valvola a 3 vie com-
muti da accumulatore 1 su accumulatore 2 o viceversa.
6 ... 20 K Se viene superata la differenza qui impostata tra temperatura dell'accumulatore e temperatura sullo scam-
biatore di calore e sono soddisfatte tutte le condizioni di inserimento, la pompa di carico accumulatore è
accesa.
3 ... 17 K Se la differenza tra la temperatura dell'accumulatore e la temperatura sullo scambiatore di calore diventa
inferiore al valore qui impostato, la pompa di carico accumulatore è spenta.
3 ... 5 ... 20 °C Se la temperatura sullo scambiatore di calore esterno scende al di sotto della temperatura qui impostata la
pompa di carico accumulatore è accesa. In questo modo viene protetto lo scambiatore di calore dai danni
dovuti al gelo.
Intervallo di imposta-
zione Descrizione del funzionamento
6 ... 20 K Se la differenza qui impostata tra temperatura accumulatore e ritorno riscaldamento viene superata e sono
soddisfatte tutte le condizioni di inserimento, allora la valvola a 3-vie collega l 'accumulatore al ritorno.
3 ... 17 K Se la differenza qui impostata tra temperatura accumulatore e ritorno riscaldamento non viene raggiunta,
l'accumulatore viene deviato (bypass) dalla valvola a 3 vie per l'integrazione al riscaldamento.
20 ... 60 ... 90 °C La temperatura qui impostata è la massima temperatura ammessa nel ritorno del riscaldamento, che può
essere raggiunta con l'integrazione al riscaldamento.
10 ... 120 ... 600 s Il tempo di corsa qui impostato determina il tempo che deve trascorrere prima che la valvola a 3 vie o il
miscelatore a 3 vie commuti da "accumulatore completamente collegato nel ritorno del riscaldamento" su
"bypass per l'accumulatore" o viceversa.
Logamatic SM200 – 6 720 807 457 (2013/06)
