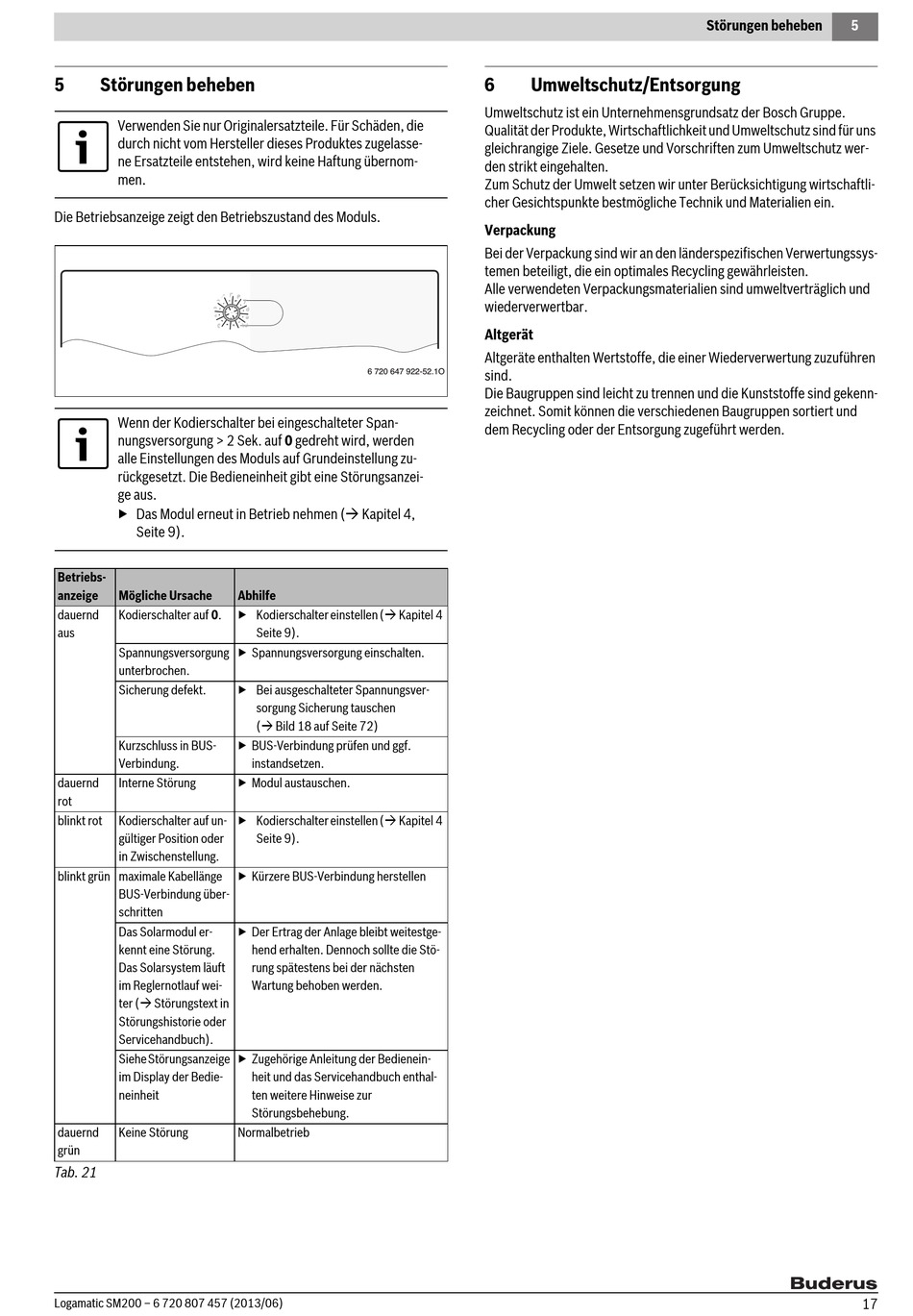

5 Störungen beheben
Verwenden Sie nur Originalersatzteile. Für Schäden, die
durch nicht vom Hersteller dieses Produktes zugelasse-
ne Ersatzteile entstehen, wird keine Haftung übernom-
men.
Die Betriebsanzeige zeigt den Betriebszustand des Moduls.
4 5 6
3
2
1
0
Wenn der Kodierschalter bei eingeschalteter Span-
nungsversorgung > 2 Sek. auf 0 gedreht wird, werden
alle Einstellungen des Moduls auf Grundeinstellung zu-
rückgesetzt. Die Bedieneinheit gibt eine Störungsanzei-
ge aus.
▶ Das Modul erneut in Betrieb nehmen ( Kapitel 4,
Seite 9).
Betriebs-
anzeige Mögliche Ursache
dauernd Kodierschalter auf 0.
aus
Spannungsversorgung
unterbrochen.
Sicherung defekt.
Kurzschluss in BUS-
Verbindung.
dauernd Interne Störung
rot
blinkt rot Kodierschalter auf un-
gültiger Position oder
in Zwischenstellung.
blinkt grün maximale Kabellänge
BUS-Verbindung über-
schritten
Das Solarmodul er-
kennt eine Störung.
Das Solarsystem läuft
im Reglernotlauf wei-
ter ( Störungstext in
Störungshistorie oder
Servicehandbuch).
Siehe Störungsanzeige
im Display der Bedie-
neinheit
dauernd Keine Störung
grün
Tab. 21
Logamatic SM200 – 6 720 807 457 (2013/06)
7
8
9
10
6 720 647 922-52.1O
Abhilfe
▶ Kodierschalter einstellen ( Kapitel 4
Seite 9).
▶ Spannungsversorgung einschalten.
▶ Bei ausgeschalteter Spannungsver-
sorgung Sicherung tauschen
( Bild 18 auf Seite 72)
▶ BUS-Verbindung prüfen und ggf.
instandsetzen.
▶ Modul austauschen.
▶ Kodierschalter einstellen ( Kapitel 4
Seite 9).
▶ Kürzere BUS-Verbindung herstellen
▶ Der Ertrag der Anlage bleibt weitestge-
hend erhalten. Dennoch sollte die Stö-
rung spätestens bei der nächsten
Wartung behoben werden.
▶ Zugehörige Anleitung der Bedienein-
heit und das Servicehandbuch enthal-
ten weitere Hinweise zur
Störungsbehebung.
Normalbetrieb
6

Umweltschutz/Entsorgung

Umweltschutz ist ein Unternehmensgrundsatz der Bosch Gruppe.
Qualität der Produkte, Wirtschaftlichkeit und Umweltschutz sind für uns
gleichrangige Ziele. Gesetze und Vorschriften zum Umweltschutz wer-
den strikt eingehalten.
Zum Schutz der Umwelt setzen wir unter Berücksichtigung wirtschaftli-
cher Gesichtspunkte bestmögliche Technik und Materialien ein.
Verpackung
Bei der Verpackung sind wir an den länderspezifischen Verwertungssys-
temen beteiligt, die ein optimales Recycling gewährleisten.
Alle verwendeten Verpackungsmaterialien sind umweltverträglich und
wiederverwertbar.
Altgerät
Altgeräte enthalten Wertstoffe, die einer Wiederverwertung zuzuführen
sind.
Die Baugruppen sind leicht zu trennen und die Kunststoffe sind gekenn-
zeichnet. Somit können die verschiedenen Baugruppen sortiert und
dem Recycling oder der Entsorgung zugeführt werden.
