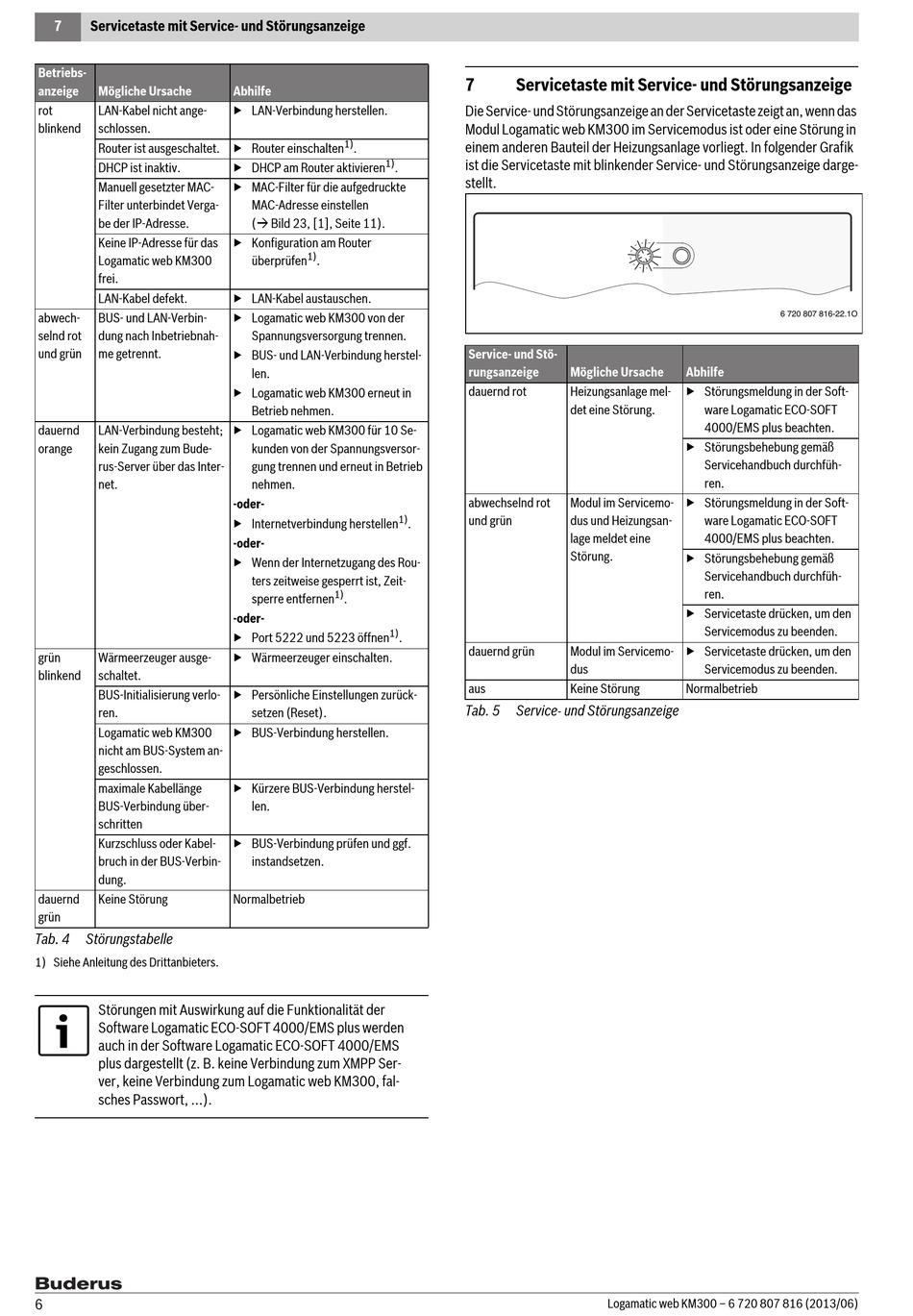

Servicetaste mit Service- und Störungsanzeige
Betriebs-
anzeige
Mögliche Ursache
rot
LAN-Kabel nicht ange-
blinkend
schlossen.
Router ist ausgeschaltet. ▶ Router einschalten
DHCP ist inaktiv.
Manuell gesetzter MAC-
Filter unterbindet Verga-
be der IP-Adresse.
Keine IP-Adresse für das
Logamatic web KM300
frei.
LAN-Kabel defekt.
abwech-
BUS- und LAN-Verbin-
selnd rot
dung nach Inbetriebnah-
und grün
me getrennt.
dauernd
LAN-Verbindung besteht;
orange
kein Zugang zum Bude-
rus-Server über das Inter-
net.
grün
Wärmeerzeuger ausge-
blinkend
schaltet.
BUS-Initialisierung verlo-
ren.
Logamatic web KM300
nicht am BUS-System an-
geschlossen.
maximale Kabellänge
BUS-Verbindung über-
schritten
Kurzschluss oder Kabel-
bruch in der BUS-Verbin-
dung.
dauernd
Keine Störung
grün
Tab. 4
Störungstabelle
1) Siehe Anleitung des Drittanbieters.
Störungen mit Auswirkung auf die Funktionalität der
Software Logamatic ECO-SOFT 4000/EMS plus werden
auch in der Software Logamatic ECO-SOFT 4000/EMS
plus dargestellt (z. B. keine Verbindung zum XMPP Ser-
ver, keine Verbindung zum Logamatic web KM300, fal-
sches Passwort, ...).
6
Abhilfe
▶ LAN-Verbindung herstellen.
1)
.
1)
▶ DHCP am Router aktivieren
.
▶ MAC-Filter für die aufgedruckte
MAC-Adresse einstellen
( Bild 23, [1], Seite 11).
▶ Konfiguration am Router
1)
überprüfen
.
▶ LAN-Kabel austauschen.
▶ Logamatic web KM300 von der
Spannungsversorgung trennen.
▶ BUS- und LAN-Verbindung herstel-
len.
▶ Logamatic web KM300 erneut in
Betrieb nehmen.
▶ Logamatic web KM300 für 10 Se-
kunden von der Spannungsversor-
gung trennen und erneut in Betrieb
nehmen.
-oder-
1)
▶ Internetverbindung herstellen
-oder-
▶ Wenn der Internetzugang des Rou-
ters zeitweise gesperrt ist, Zeit-
1)
sperre entfernen
.
-oder-
1)
▶ Port 5222 und 5223 öffnen
.
▶ Wärmeerzeuger einschalten.
▶ Persönliche Einstellungen zurück-
setzen (Reset).
▶ BUS-Verbindung herstellen.
▶ Kürzere BUS-Verbindung herstel-
len.
▶ BUS-Verbindung prüfen und ggf.
instandsetzen.
Normalbetrieb
7
Servicetaste mit Service- und Störungsanzeige
Die Service- und Störungsanzeige an der Servicetaste zeigt an, wenn das
Modul Logamatic web KM300 im Servicemodus ist oder eine Störung in
einem anderen Bauteil der Heizungsanlage vorliegt. In folgender Grafik
ist die Servicetaste mit blinkender Service- und Störungsanzeige darge-
stellt.
Service- und Stö-
rungsanzeige
Mögliche Ursache
dauernd rot
Heizungsanlage mel-
det eine Störung.
abwechselnd rot
Modul im Servicemo-
und grün
dus und Heizungsan-
.
lage meldet eine
Störung.
dauernd grün
Modul im Servicemo-
dus
aus
Keine Störung
Tab. 5
Service- und Störungsanzeige
Abhilfe
▶ Störungsmeldung in der Soft-
ware Logamatic ECO-SOFT
4000/EMS plus beachten.
▶ Störungsbehebung gemäß
Servicehandbuch durchfüh-
ren.
▶ Störungsmeldung in der Soft-
ware Logamatic ECO-SOFT
4000/EMS plus beachten.
▶ Störungsbehebung gemäß
Servicehandbuch durchfüh-
ren.
▶ Servicetaste drücken, um den
Servicemodus zu beenden.
▶ Servicetaste drücken, um den
Servicemodus zu beenden.
Normalbetrieb
Logamatic web KM300 – 6 720 807 816 (2013/06)
6 720 807 816-22.1O
