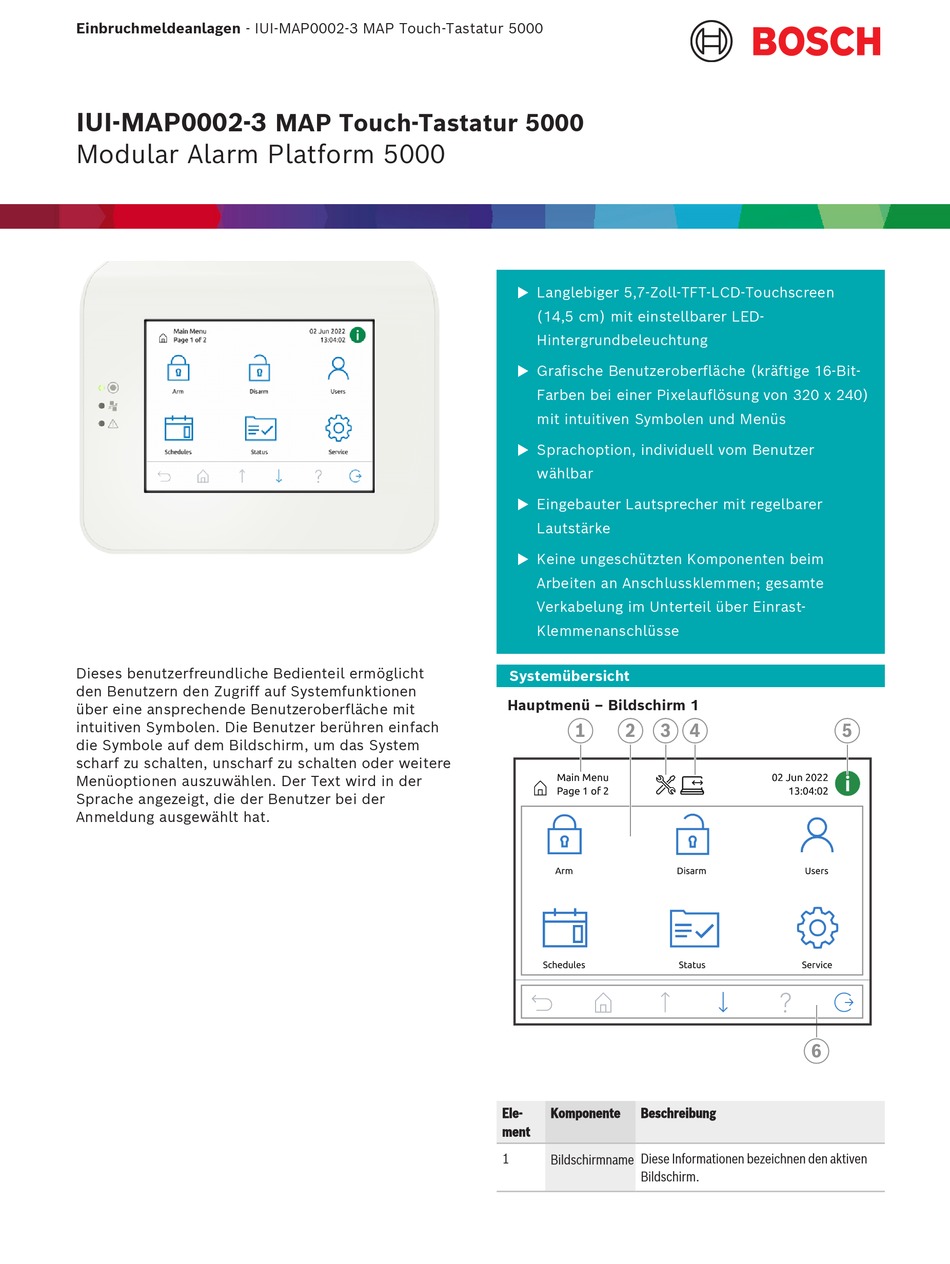

Einbruchmeldeanlagen - IUI-MAP0002-3 MAP Touch-Tastatur 5000
IUI-MAP0002-3
Modular Alarm Platform 5000
Dieses benutzerfreundliche Bedienteil ermöglicht
den Benutzern den Zugriff auf Systemfunktionen
über eine ansprechende Benutzeroberfläche mit
intuitiven Symbolen. Die Benutzer berühren einfach
die Symbole auf dem Bildschirm, um das System
scharf zu schalten, unscharf zu schalten oder weitere
Menüoptionen auszuwählen. Der Text wird in der
Sprache angezeigt, die der Benutzer bei der
Anmeldung ausgewählt hat.
MAP Touch-Tastatur 5000
u Langlebiger 5,7‑Zoll-TFT-LCD-Touchscreen
(14,5 cm) mit einstellbarer LED-
Hintergrundbeleuchtung
u Grafische Benutzeroberfläche (kräftige 16-Bit-
Farben bei einer Pixelauflösung von 320 x 240)
mit intuitiven Symbolen und Menüs
u Sprachoption, individuell vom Benutzer
wählbar
u Eingebauter Lautsprecher mit regelbarer
Lautstärke
u Keine ungeschützten Komponenten beim
Arbeiten an Anschlussklemmen; gesamte
Verkabelung im Unterteil über Einrast-
Klemmenanschlüsse
Systemübersicht
Hauptmenü – Bildschirm 1
1
2
3 4
Ele-
Komponente
Beschreibung
ment
1
Bildschirmname Diese Informationen bezeichnen den aktiven
Bildschirm.
5
6
