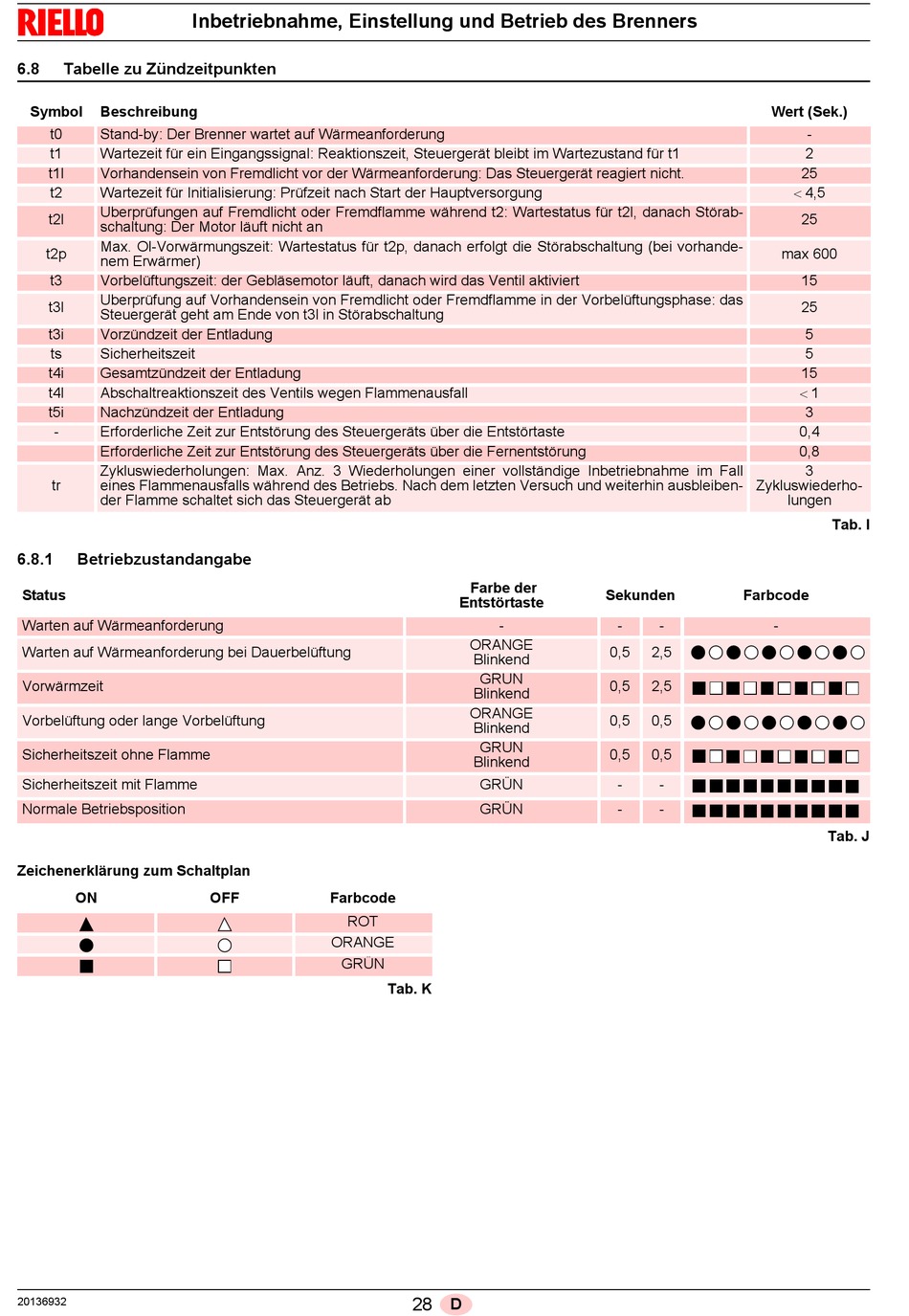

6.8
Tabelle zu Zündzeitpunkten
Symbol
Beschreibung
t0
Stand-by: Der Brenner wartet auf Wärmeanforderung
t1
Wartezeit für ein Eingangssignal: Reaktionszeit, Steuergerät bleibt im Wartezustand für t1
t1l
Vorhandensein von Fremdlicht vor der Wärmeanforderung: Das Steuergerät reagiert nicht.
t2
Wartezeit für Initialisierung: Prüfzeit nach Start der Hauptversorgung
Überprüfungen auf Fremdlicht oder Fremdflamme während t2: Wartestatus für t2l, danach Störab-
t2l
schaltung: Der Motor läuft nicht an
Max. Öl-Vorwärmungszeit: Wartestatus für t2p, danach erfolgt die Störabschaltung (bei vorhande-
t2p
nem Erwärmer)
t3
Vorbelüftungszeit: der Gebläsemotor läuft, danach wird das Ventil aktiviert
Überprüfung auf Vorhandensein von Fremdlicht oder Fremdflamme in der Vorbelüftungsphase: das
t3l
Steuergerät geht am Ende von t3l in Störabschaltung
t3i
Vorzündzeit der Entladung
ts
Sicherheitszeit
t4i
Gesamtzündzeit der Entladung
t4l
Abschaltreaktionszeit des Ventils wegen Flammenausfall
t5i
Nachzündzeit der Entladung
-
Erforderliche Zeit zur Entstörung des Steuergeräts über die Entstörtaste
Erforderliche Zeit zur Entstörung des Steuergeräts über die Fernentstörung
Zykluswiederholungen: Max. Anz. 3 Wiederholungen einer vollständige Inbetriebnahme im Fall
tr
eines Flammenausfalls während des Betriebs. Nach dem letzten Versuch und weiterhin ausbleiben-
der Flamme schaltet sich das Steuergerät ab
6.8.1
Betriebzustandangabe
Status
Warten auf Wärmeanforderung
Warten auf Wärmeanforderung bei Dauerbelüftung
Vorwärmzeit
Vorbelüftung oder lange Vorbelüftung
Sicherheitszeit ohne Flamme
Sicherheitszeit mit Flamme
Normale Betriebsposition
Zeichenerklärung zum Schaltplan
ON
20136932
Inbetriebnahme, Einstellung und Betrieb des Brenners
OFF
Farbcode
ROT
ORANGE
GRÜN
Farbe der
Entstörtaste
-
ORANGE
Blinkend
GRÜN
Blinkend
ORANGE
Blinkend
GRÜN
Blinkend
GRÜN
GRÜN
Tab. K
28
D
Wert (Sek.)
Zykluswiederho-
Sekunden
Farbcode
-
-
-
0,5
2,5
0,5
2,5
0,5
0,5
0,5
0,5
-
-
-
-
-
2
25
4,5
25
max 600
15
25
5
5
15
1
3
0,4
0,8
3
lungen
Tab. I
Tab. J
