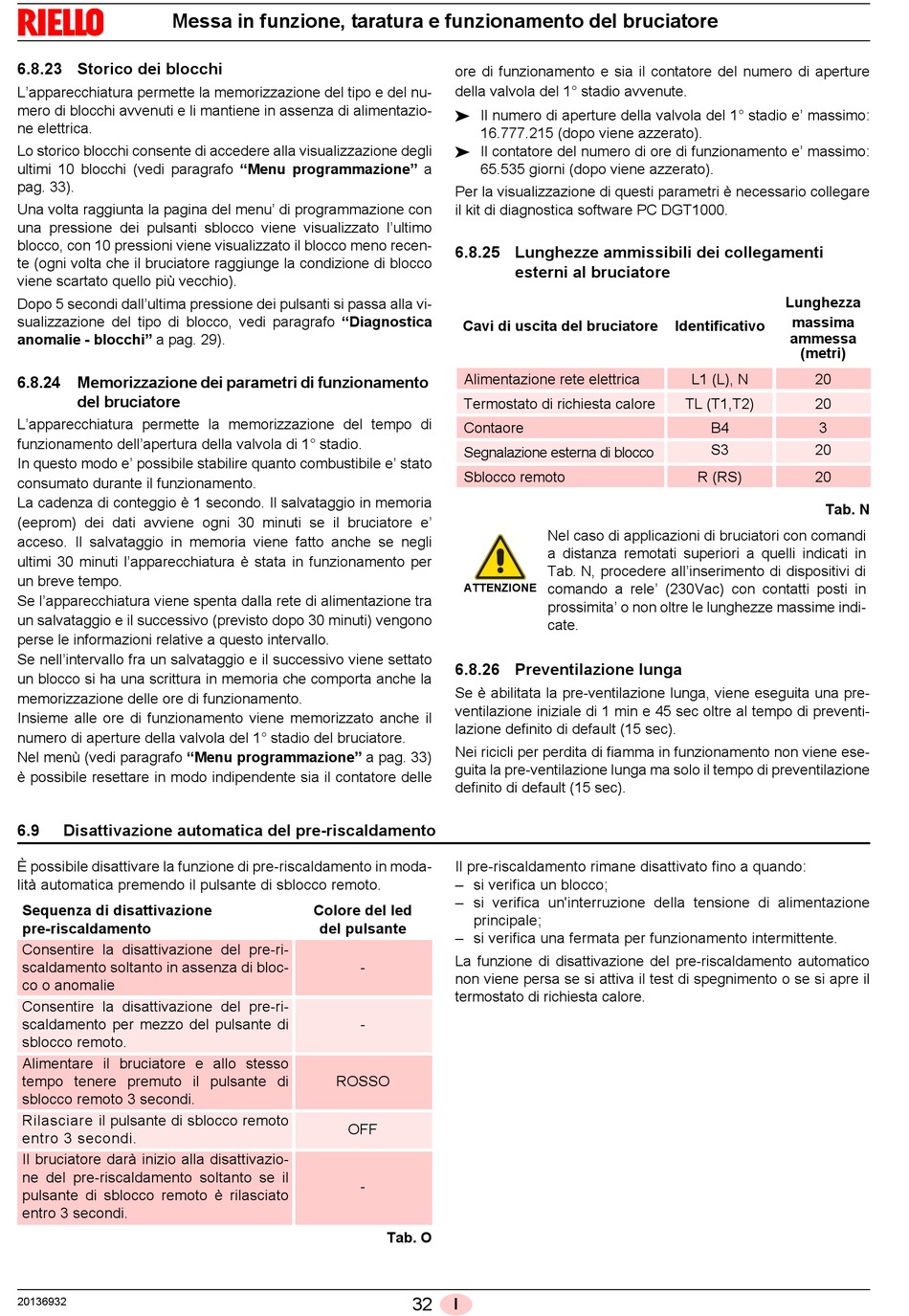

Messa in funzione, taratura e funzionamento del bruciatore

6.8.23 Storico dei blocchi

L'apparecchiatura permette la memorizzazione del tipo e del nu-
mero di blocchi avvenuti e li mantiene in assenza di alimentazio-
ne elettrica.
Lo storico blocchi consente di accedere alla visualizzazione degli
ultimi 10 blocchi (vedi paragrafo "Menu programmazione" a
pag. 33).
Una volta raggiunta la pagina del menu' di programmazione con
una pressione dei pulsanti sblocco viene visualizzato l'ultimo
blocco, con 10 pressioni viene visualizzato il blocco meno recen-
te (ogni volta che il bruciatore raggiunge la condizione di blocco
viene scartato quello più vecchio).
Dopo 5 secondi dall'ultima pressione dei pulsanti si passa alla vi-
sualizzazione del tipo di blocco, vedi paragrafo "Diagnostica
anomalie - blocchi" a pag. 29).
6.8.24 Memorizzazione dei parametri di funzionamento
del bruciatore
L'apparecchiatura permette la memorizzazione del tempo di
funzionamento dell'apertura della valvola di 1° stadio.
In questo modo e' possibile stabilire quanto combustibile e' stato
consumato durante il funzionamento.
La cadenza di conteggio è 1 secondo. Il salvataggio in memoria
(eeprom) dei dati avviene ogni 30 minuti se il bruciatore e'
acceso. Il salvataggio in memoria viene fatto anche se negli
ultimi 30 minuti l'apparecchiatura è stata in funzionamento per
un breve tempo.
Se l'apparecchiatura viene spenta dalla rete di alimentazione tra
un salvataggio e il successivo (previsto dopo 30 minuti) vengono
perse le informazioni relative a questo intervallo.
Se nell'intervallo fra un salvataggio e il successivo viene settato
un blocco si ha una scrittura in memoria che comporta anche la
memorizzazione delle ore di funzionamento.
Insieme alle ore di funzionamento viene memorizzato anche il
numero di aperture della valvola del 1° stadio del bruciatore.
Nel menù (vedi paragrafo "Menu programmazione" a pag. 33)
è possibile resettare in modo indipendente sia il contatore delle
6.9

Disattivazione automatica del pre-riscaldamento

È possibile disattivare la funzione di pre-riscaldamento in moda-
lità automatica premendo il pulsante di sblocco remoto.
Sequenza di disattivazione
pre-riscaldamento
Consentire la disattivazione del pre-ri-
scaldamento soltanto in assenza di bloc-
co o anomalie
Consentire la disattivazione del pre-ri-
scaldamento per mezzo del pulsante di
sblocco remoto.
Alimentare il bruciatore e allo stesso
tempo tenere premuto il pulsante di
sblocco remoto 3 secondi.
Rilasciare il pulsante di sblocco remoto
entro 3 secondi.
Il bruciatore darà inizio alla disattivazio-
ne del pre-riscaldamento soltanto se il
pulsante di sblocco remoto è rilasciato
entro 3 secondi.
20136932
ore di funzionamento e sia il contatore del numero di aperture
della valvola del 1° stadio avvenute.
 Il numero di aperture della valvola del 1° stadio e' massimo:
16.777.215 (dopo viene azzerato).
 Il contatore del numero di ore di funzionamento e' massimo:
65.535 giorni (dopo viene azzerato).
Per la visualizzazione di questi parametri è necessario collegare
il kit di diagnostica software PC DGT1000.
6.8.25 Lunghezze ammissibili dei collegamenti
Cavi di uscita del bruciatore
Alimentazione rete elettrica
Termostato di richiesta calore
Contaore
Segnalazione esterna di blocco
Sblocco remoto
ATTENZIONE

6.8.26 Preventilazione lunga

Se è abilitata la pre-ventilazione lunga, viene eseguita una pre-
ventilazione iniziale di 1 min e 45 sec oltre al tempo di preventi-
lazione definito di default (15 sec).
Nei ricicli per perdita di fiamma in funzionamento non viene ese-
guita la pre-ventilazione lunga ma solo il tempo di preventilazione
definito di default (15 sec).
Il pre-riscaldamento rimane disattivato fino a quando:
– si verifica un blocco;
– si verifica un'interruzione della tensione di alimentazione
Colore del led
principale;
del pulsante
– si verifica una fermata per funzionamento intermittente.
La funzione di disattivazione del pre-riscaldamento automatico
-
non viene persa se si attiva il test di spegnimento o se si apre il
termostato di richiesta calore.
-
ROSSO
OFF
-
Tab. O
32 I
esterni al bruciatore
Identificativo
TL (T1,T2)
Nel caso di applicazioni di bruciatori con comandi
a distanza remotati superiori a quelli indicati in
Tab. N, procedere all'inserimento di dispositivi di
comando a rele' (230Vac) con contatti posti in
prossimita' o non oltre le lunghezze massime indi-
cate.
Lunghezza
massima
ammessa
(metri)
L1 (L), N 20
20
B4 3
S3 20
R (RS) 20
Tab. N
